Мультизональные системы Lessar LMV
108

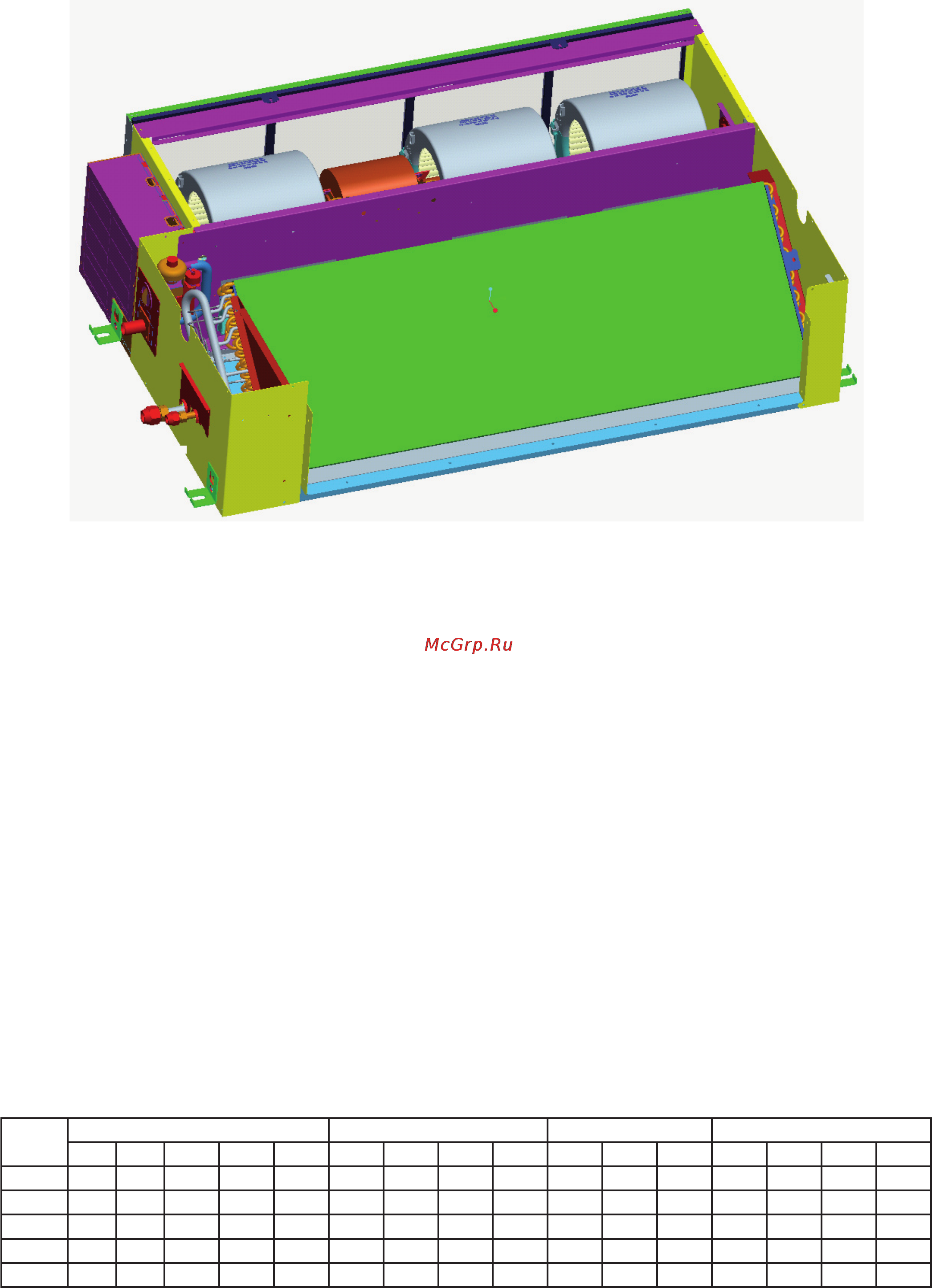

Размеры
LSM-H36DDA2 ~ LSM-H140DDA2
модель
габаритные размеры подача воздуха забор воздуха крепление
A B C D E F G H I J K L M N O P
36 700 210 635 570 660 65 493 35 119 595 200 80 740 350 26 20
45~56 920 210 635 570 660 65 713 35 119 815 200 80 960 350 26 20
71 920 270 635 570 660 65 713 35 179 815 260 20 960 350 26 20
80~112 1140 270 775 710 800 65 933 35 179 1035 260 20 1180 490 26 20
140 1200 300 865 800 890 80 968 40 204 1094 288 45 1240 500 26 20
