![Lessar LSM-H71KDA2 [200/246] Выберите диаметр трубы от разветвителя к внутреннему блоку таблица 3](/img/pdf.png)
Lessar LSM-H71KDA2 [200/246] Выберите диаметр трубы от разветвителя к внутреннему блоку таблица 3
![Lessar LSM-H71KDA2 [200/246] Выберите диаметр трубы от разветвителя к внутреннему блоку таблица 3](/views2/1050626/page200/bgc8.png)
Технический каталог 2010
207
Основываясь на суммарной производительности внутренних блоков рассчитаете диаметр фреонопро-
вода участков L1, L2, ..., L7, участок главного фреонопровода L и разветвители (A-H).
таблица 2
Суммарная производительность
внутренних блоков (кВт)
диаметр трубы (мм)
жидкость
диаметр трубы (мм)
газ
разветвитель
А<16,8 9,53 15,88 LZ-UDR1
16,8<A<22,4 9,53 19,03 LZ-UDR1
22,4<A<330 9,53 22,2 LZ-UDR2
33<A<47 12,7 28,6 LZ-UDR3
47<A<71 15,88 28,6 LZ-UDR3
71<A<104 19,03 34,9 LZ-UDR4
104<A<134,4 19,03 41,1 LZ-UDR4
134,4<A 22,2 44,5 LZ-UDR5
Примечание.
Диаметр труб участка L рассчитывается исходя из суммы индексов производительности наружных
блоков системы по таблице 1 и суммы индексов производительности внутренних блоков всей систе-
мы по таблице 2. Если при расчете диаметров труб участка L главного трубопровода, согласно дан-
ным таблицы 1, получаемые значения диаметров отличаются от значения в таблице 2, используйте
больший диаметр.
Выберите диаметр трубы от разветвителя к внутреннему блоку
таблица 3
диаметр трубы (мм)
индекс производительности внутреннего блока диаметр трубы (мм), жидкость диаметр трубы (мм), газ
22,28, 36,45 6,35 12,7
56, 71, 80,90, 100,112,140 9,53 15,88

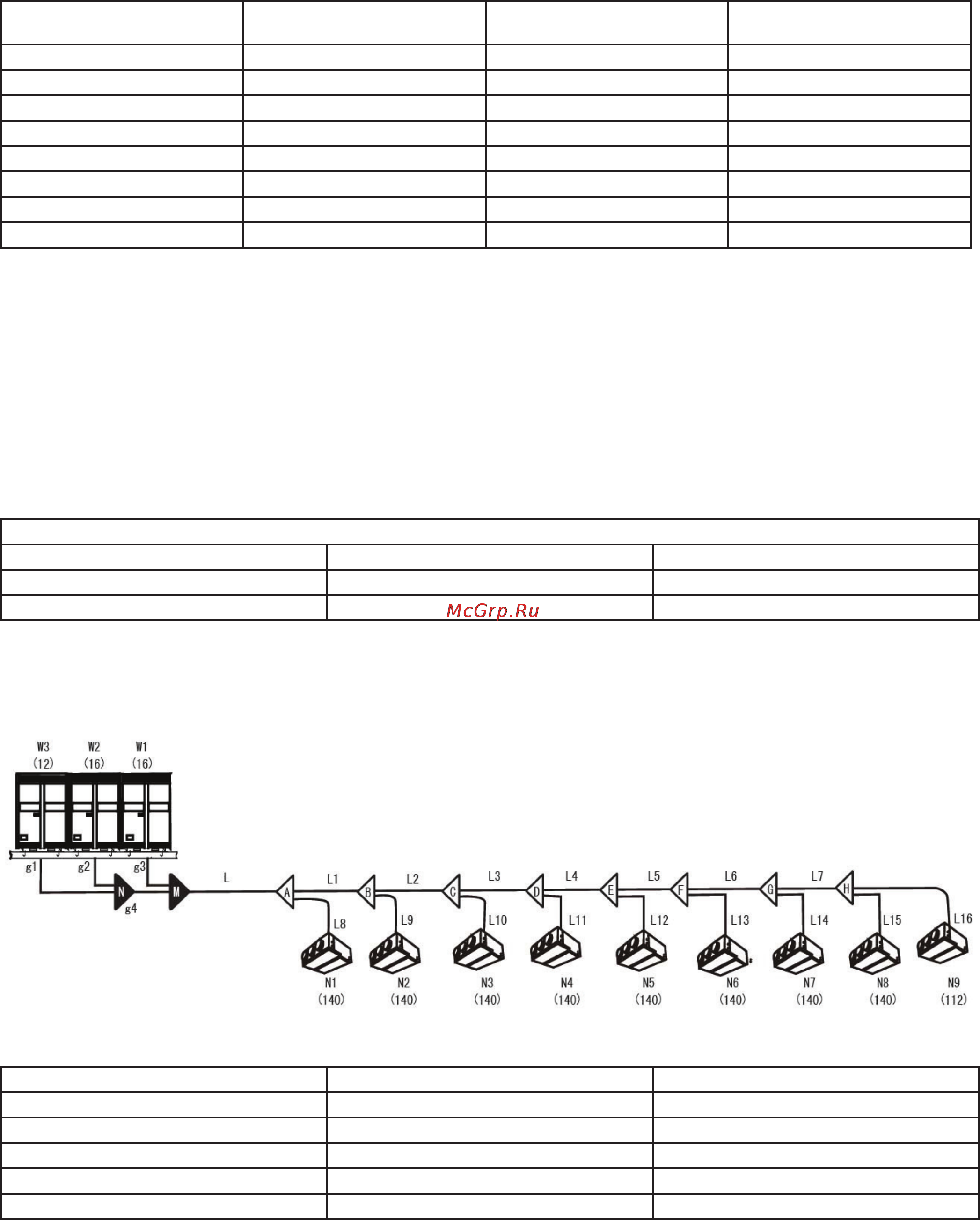

Пример.
Построим систему с тремя наружными блоками LUM-HD335ADA4 и девятью внутренними блоками
LSM-H140DDA2
Согласно данным в таблице 1 определяем диаметры фреонопровода участков g1, g2, g3, g4 и L
участок диаметр трубы (мм), газ диаметр трубы (мм), жидкость
g1 25,4 12,7
g2 31,8 15,88
g3 31,8 15,88
g4 34,9 22,2
L 41,3 22,2
