Технический каталог 2010
135
Уровень шума

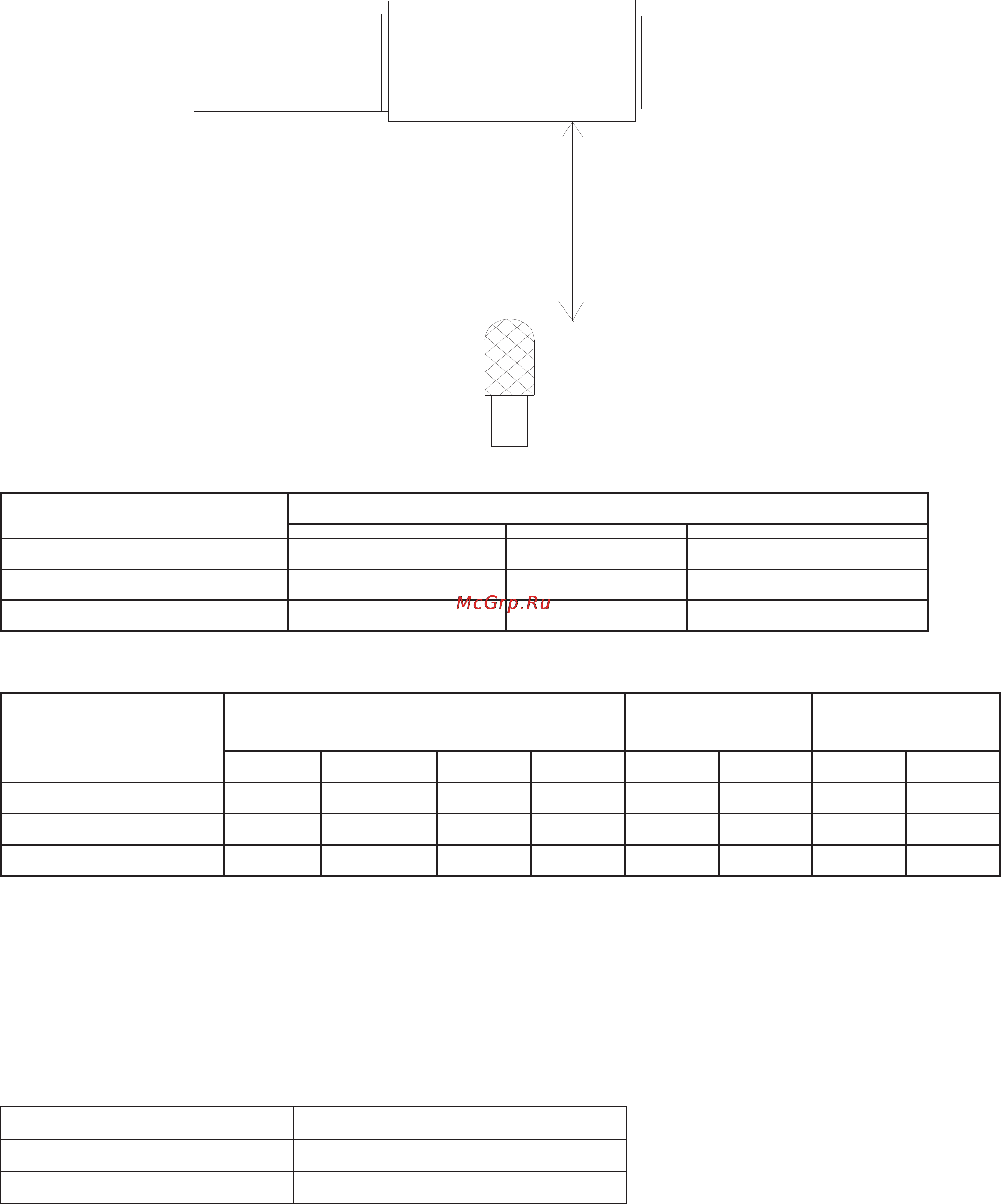

Условия теста
забор
воздуха
подача
воздуха
Микрофон
1.4m
канальный
кондиционер
Модель
Уровень шума (дБ(А)
Высокая скорость Средняя скорость Низкая скорость
LSM-H200DDA2 61 58 55
LSM-H250DDA2 61 58 55
LSM-H280DDA2 61 58 55
Электрические характеристики
модель
питание внутреннего блока
источник пита-
ния
IFM
Гц стандарт мин макс MCA MFA кВт FLA
LSM-H200DDA2 50 220~240В 198В 254В 9.93 20 0.55 (2) 7.94
LSM-H250DDA2 50 220~240В 198В 254В 9.93 20 0.55 (2) 7.94
LSM-H280DDA2 50 220~240В 198В 254В 10 20 0.55 (2) 8
MCA -минимальный ток
MFA - максимальный ток предохранителя
кВт - потребляемая мощность электродвигателей вентиляторов
FLA - ток максимальной нагрузки
IFM - вентилятор внутреннего блока
Опции (приобретаются дополнительно)
№ Наименование
2 Центральный пульт управления
3 Недельный таймер
