Технический каталог 2010
41

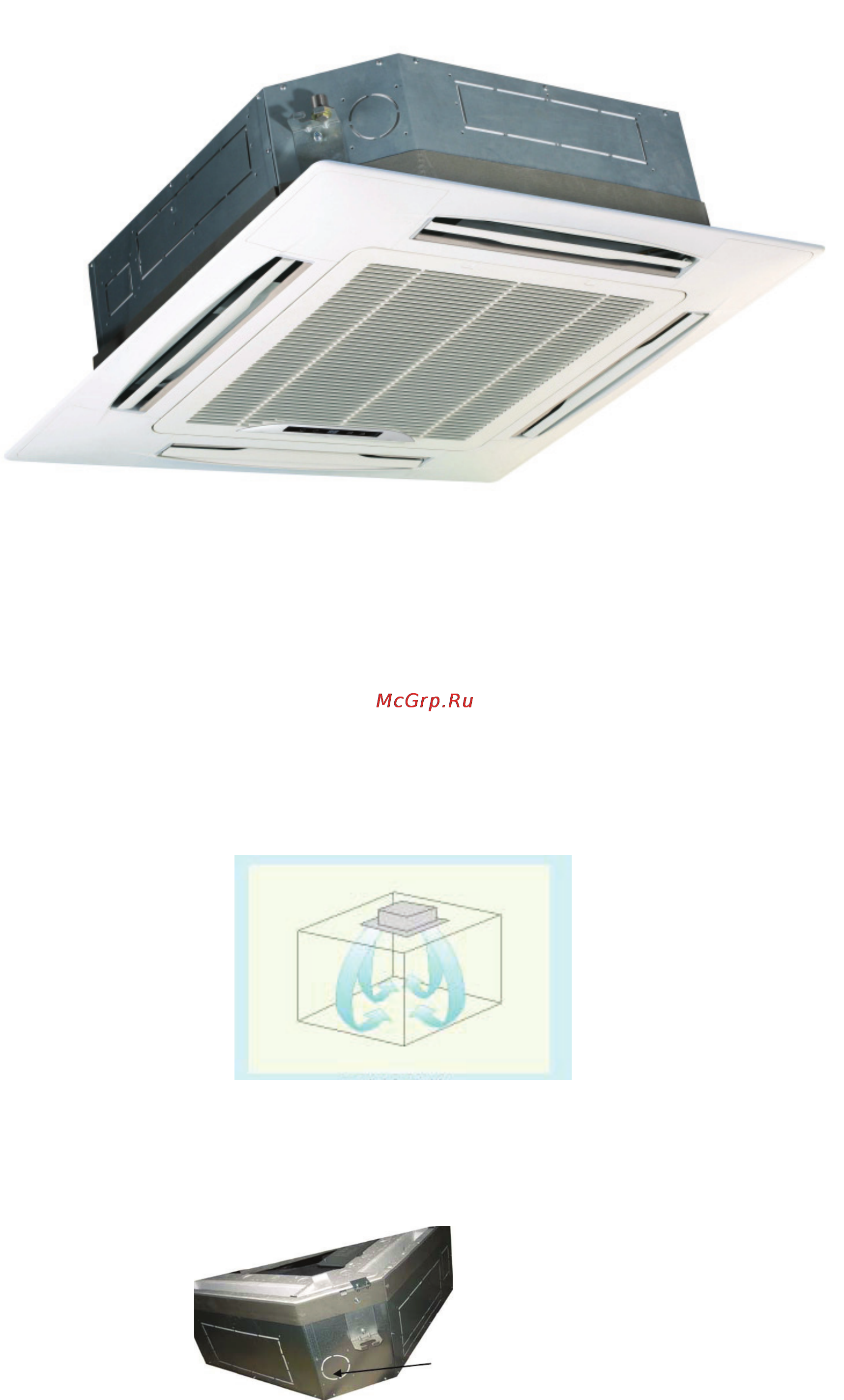

Четырехпоточные кассетные блоки
Основные особенности
Низкий уровень шума
Обтекаемая форма панели обеспечивает плавное распределение воздушного потока
Создает естественные и комфортабельные условия окружающей среды в помещении
Эффективное охлаждение
Равномерное, быстрое охлаждение, регулируемое в широком диапазоне температур
4 скорости вращения вентилятора создают оптимальный воздушный поток
Четырехстороння подача воздуха позволяет сделать равномерный теплообмен по всем зонам помеще-
ния
3D вентилятор
Снижает сопротивление проходящего воздушного потока
Равномерная подача воздуха через теплообменник
Возможность подачи свежего воздуха
подача свежего
воздуха
