Технический каталог 2010
165
горят постоянно. Это означает адрес блока 8+1=9
Если индикаторы мигают, то к адресу прибавляется 16, и адрес считается как 16+ (8+1)=25.
Если, например, удерживать нажатой кнопку 10 секунд, и индикаторы Timer и Alarm горят постоянно,
код производительности считается как 4+1=5. Код 5 соответствует, согласно таблице выше, произво-
дительности 7100Вт.

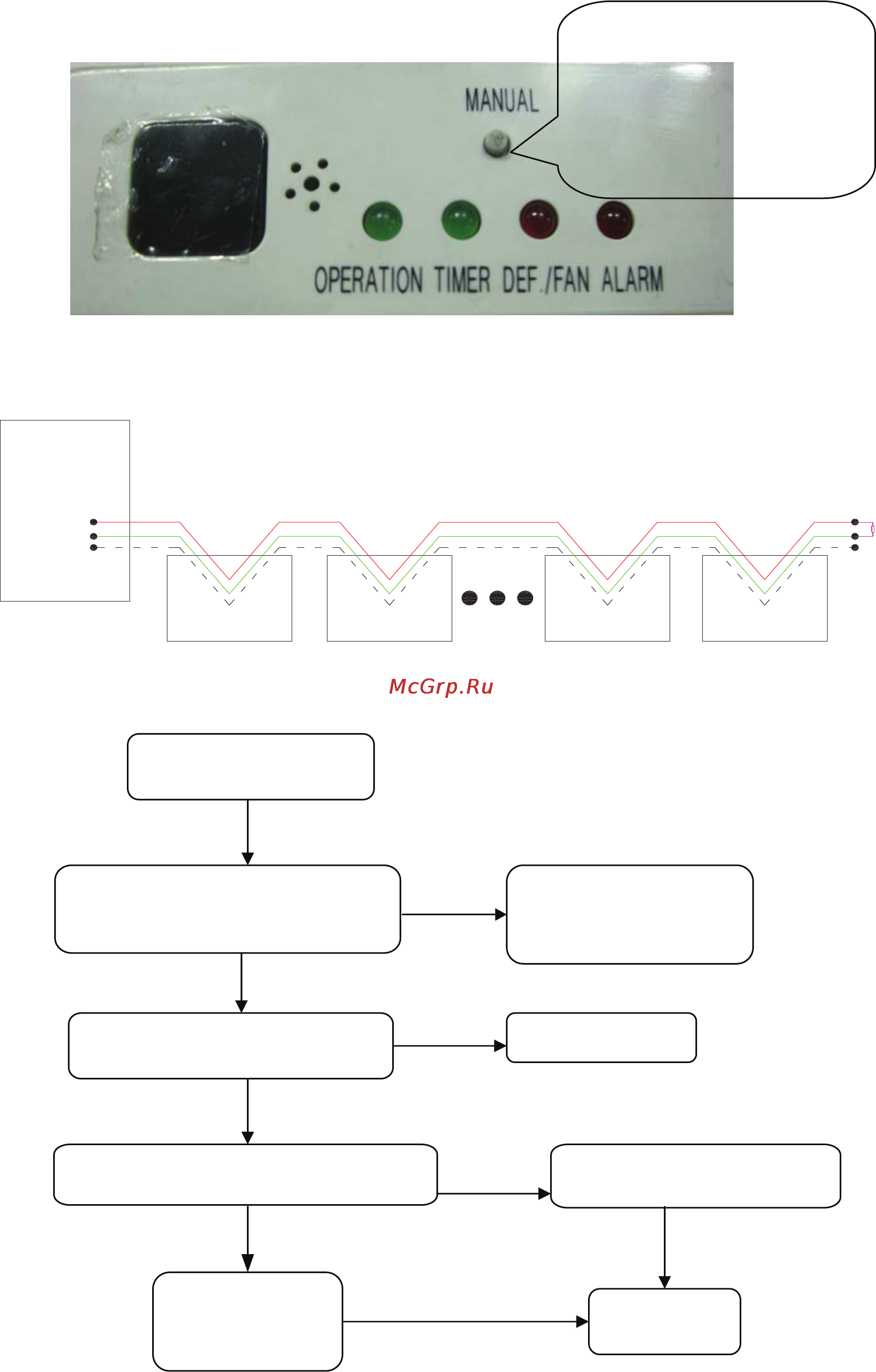

При нажатии кнопки “manual”
внутреннего блока в течение 5с
отображается код адреса,
при удерживании в течение 10с
отображается код
производительности
Если сигнал слабый, то подсоедините сопротивление 120 Ом между клеммами P и Q последнего бло-
ка системы, как изображено на рисунке ниже. Сопротивление можно заменить на конденсатор малой
емкости между клеммами P и Q на колодке наружного блока.
Наружный блок
P
Q
E
P
Q
E
R=120Ω
Внутренний блок Внутренний блок Внутренний блок Внутренний блок
Е4 Ошибка датчика температуры наружного воздуха
нет
нет
E4: Ошибка датчика
наружной температуры
да
нет
Обрыв соединения между датчиком
датчиком и электронной платой
Подсоедините датчик
заново и убедитесь в
надежности контакта
датчик имеет короткое замыкание
поврежден
да
Замените датчик
микропроцессор на плате установлен
неправильно или неисправен
да
Переустановите или замение
микропроцессор
Неисправность
электронной
платы
Замените
плату
да
