Технический каталог 2010
205

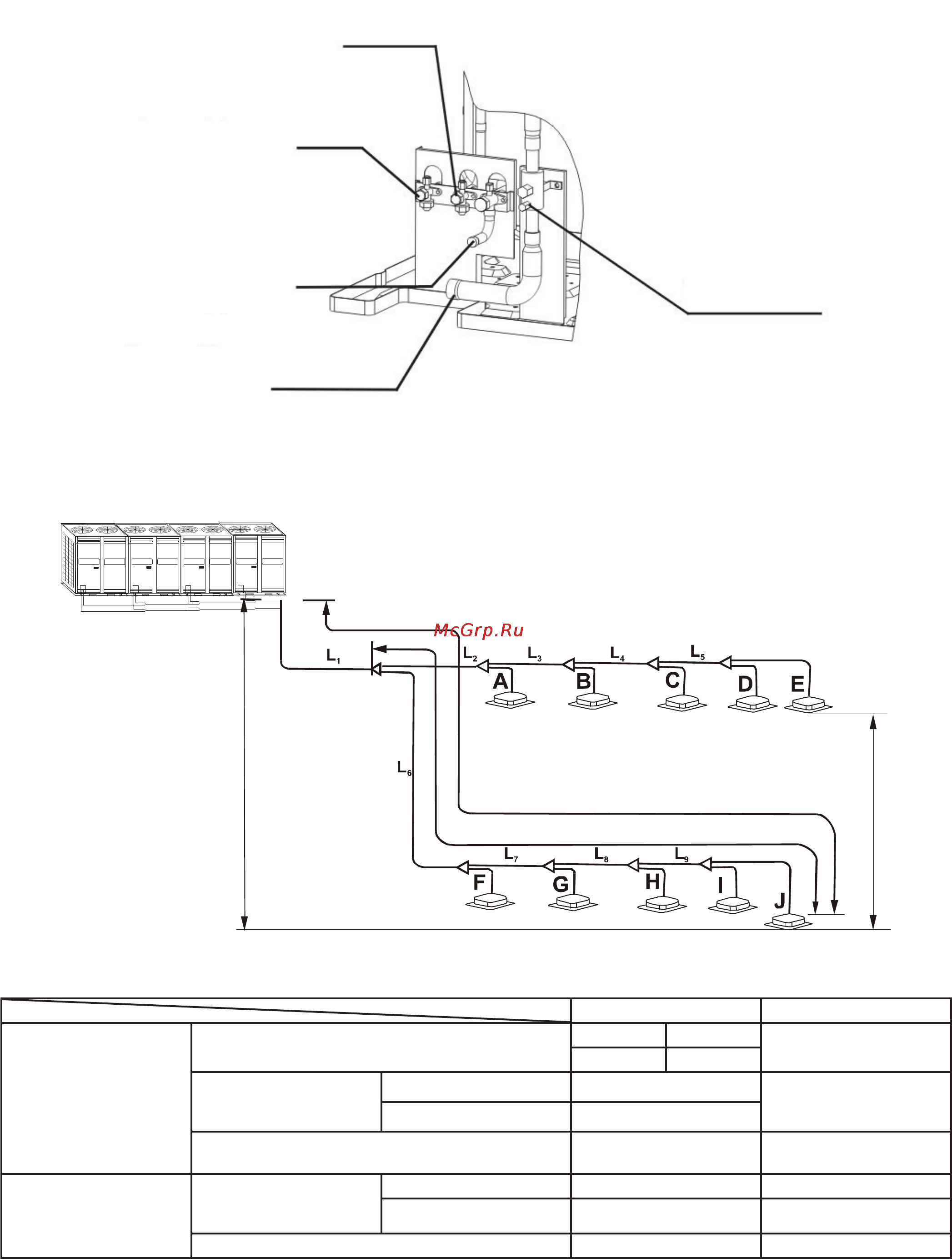

Расчет и монтаж фреонопровода систем LMV-increase
Порт подключения фреонопровода находятся внутри блока. Для доступа к ним снимите лицевую
панель.
Внимание! Нет необходимости подключать
линию балансировки при установке одиночного
блока.
Шаровый вентиль низкого давления
Подключение балансировочной линии
газа 1
Подключение к жидкостной линии
Подключение балансировочной
линии газа 2
Подключение к газовой линии
Внимание!
При пайке труб, во избежание образования окалины, используйте азот.
Допустимая длина и перепад высот фреонопровода.
Перепад высот между внутренним и
наружным блоком менее чем 50 м
ВНУТРЕННИЕ БЛОКИ
Максимальное расстояние ≤ 175 м
Максимальное расстояние от 19го разветвителя ≤ 40 м
Перепад высот
между внутренними блоками
не более 15 метров
допустимая длина участки трубопровода
Длина трубы
Общая длина трубопровода
<84кВт <350м
L
1
+L
2
+L
3
+...
L
8
+L
9
+A+B+C+...+H+J
>84кВт <500м
Максимальная длина фрео-
нопровода
Актуальная длина <150
L
1
+L
6
+L
7
+L
8
+L
9
+J
Эквивалентная длина <175
Эквивалентная длина трубопровода от первого разветви-
теля
<40 L
6
+L
7
+L
8
+L
9
+J
Перепад высот
Перепад высот между
внутренним и наружным
блоком
Наружный блок ниже <70 -
наружный блок выше <40 -
Перепад высот между внутренними блоками <15 -
