Мультизональные системы Lessar LMV
6

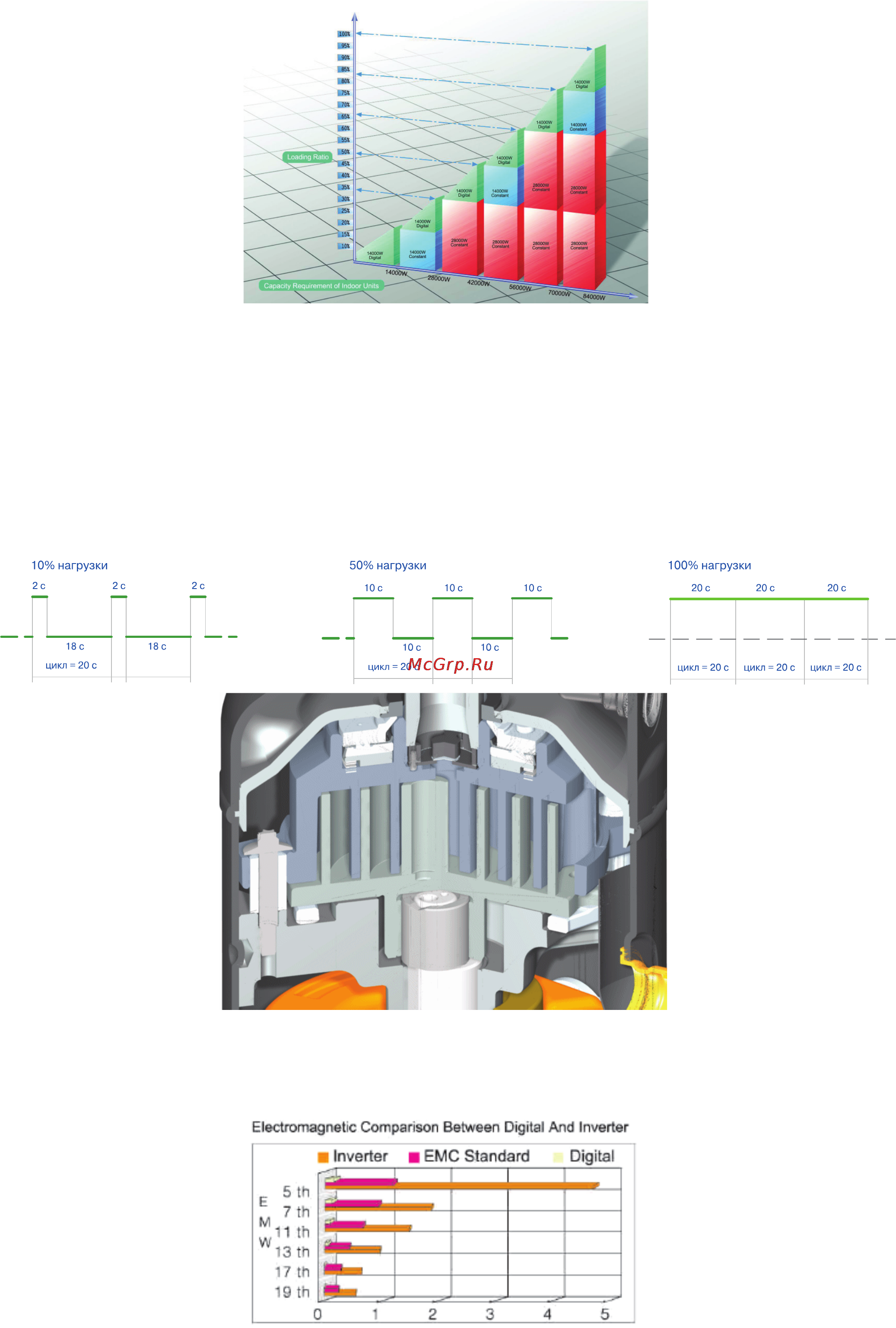

Клапан PWM
Клапан PWM служит для поднятия неподвижной спирали. Производительность кондицио нера регу-
лируется соотношением времени нагрузки и разгрузки компрессора. Верхний диск со спиралью (не-
подвижный в радиаль ном направлении) во время работы компрес сора может перемещаться в осевом
направ лении до 1 мм. При перемещении диска вверх нагнетание газа спиралями прекращается и рас-
ход хладагента через компрессор снижается до нуля. Это период нулевой производительности ком-
прессора. Такое состояние компрессора называ ется «разгруженным» в отличие от «нагружен ного»
состояния, когда спирали рабо тают как в обычном спиральном компрессоре и его производитель-
ность равна 100 % от полной.
Мультизональная система кондиционирования воздуха на базе спирального компрессора с импульс-
ным регулированием производительности Digital scroll производит незначительное количество элек-
тромагнитных помех, поскольку изменение производительности компрессора является в основном
механическими процессами, а не частотно-импульсной модуляцией, как в инверторных моделях.
