Lessar LSM-H71KDA2 [24/246] Поточные компактные кассетные блоки
![Lessar LSM-H71KDA2 [24/246] Поточные компактные кассетные блоки](/views2/1050626/page24/bg18.png)
Мультизональные системы Lessar LMV
26
4-поточные компактные кассетные блоки

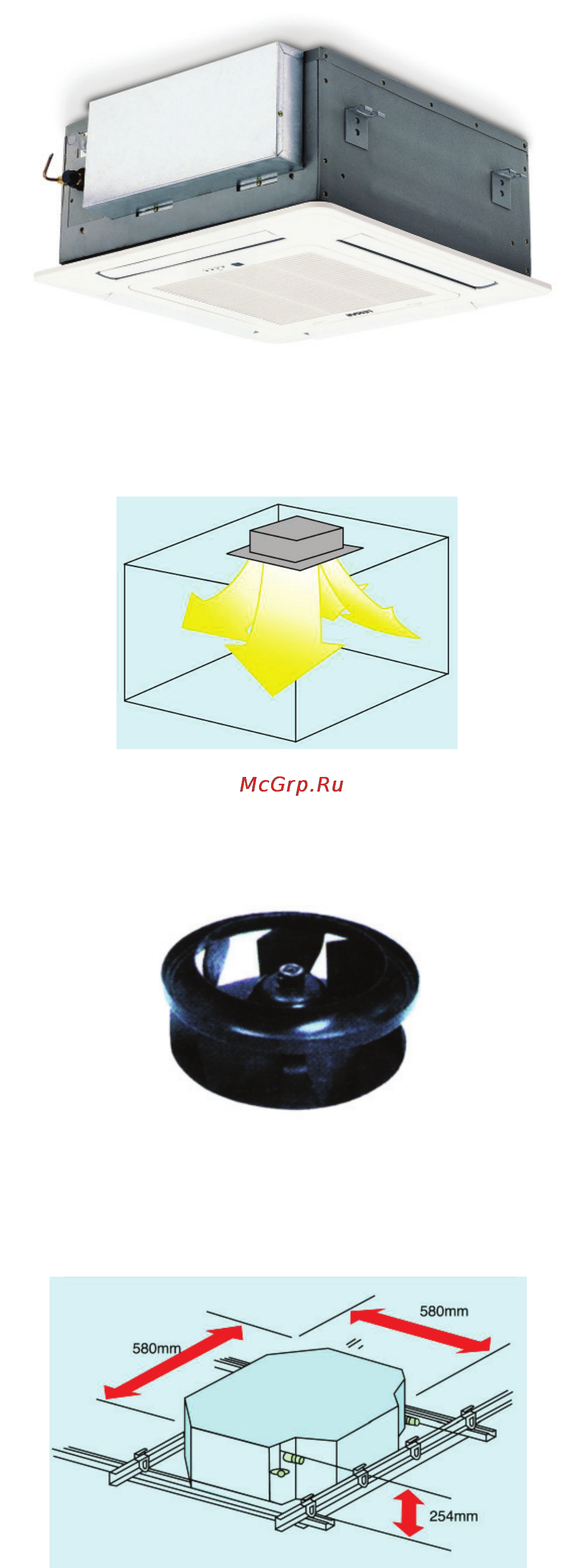

Особенности
• Низкий уровень шума
• Эффективное охлаждение
• Быстрое, равномерное охлаждение помещения
• Четырехстороннее распределение воздушного потока
• Применение высокоэффективного 3-D вентилятора
• Меньше сопротивление проходящему воздуху
• Воздушная струя без завихрений
• Равномерное распределение воздушного потока по всей поверхности теплообменника
3-D вентилятор
• Легко устанавливать и обслуживать.
• Требуется меньшее пространство для установки в подшивной потолок
• Благодаря компактным размерам и сниженному весу внутреннего блока и панели, оборудование
можно монтировать без специальных подъемных механизмов
