Мультизональные системы Lessar LMV
160

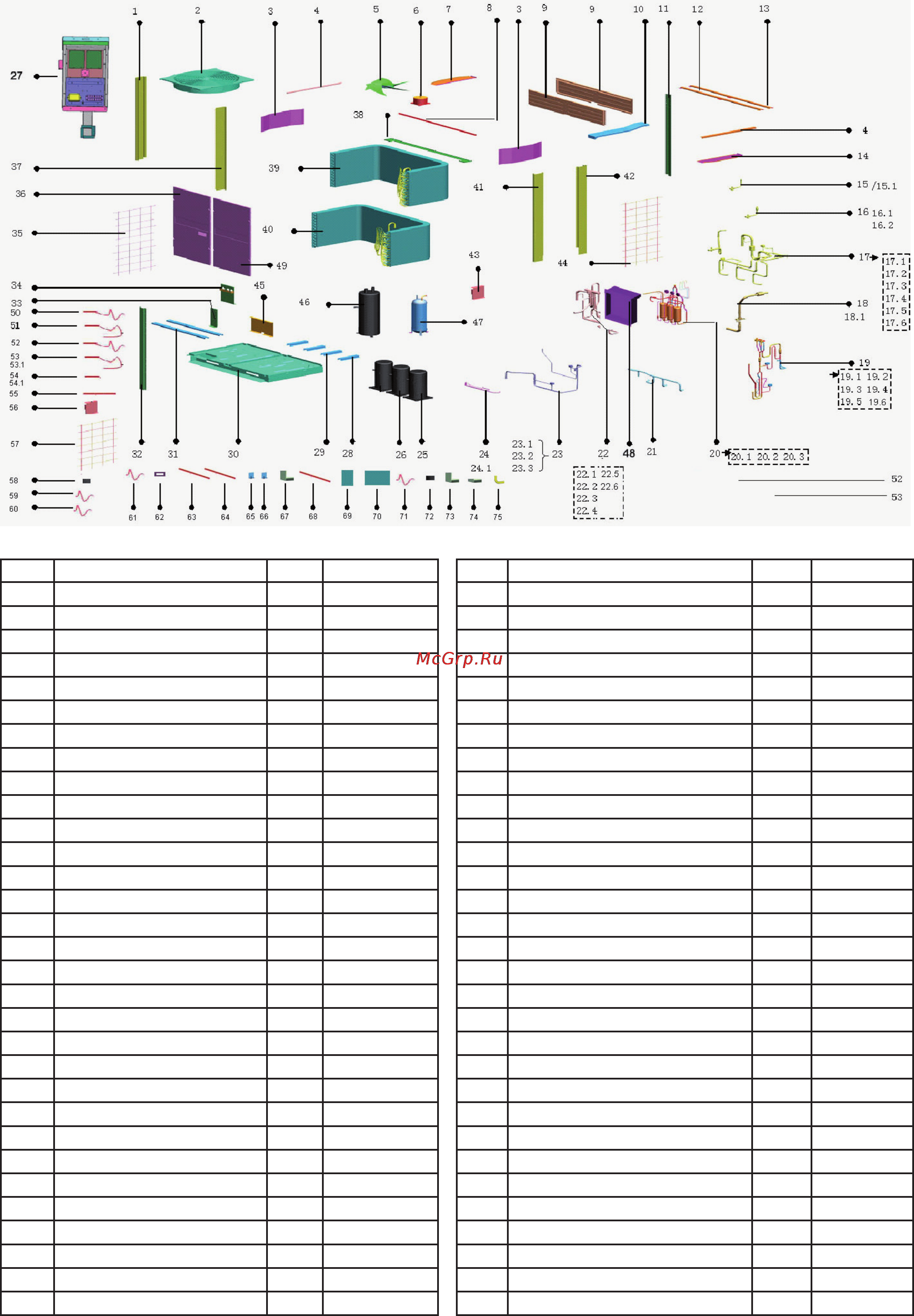

No Номер Кол-во Код No Номер Кол-во Код
1 Front-left supporting board 1 201295100162 33 Ball valve supporter ass'y 1 201295500284
2 Top cover 2 201195100000 34 Valve plate ass'y 1 201295500285
3 Cover board 2 201295100149 35 Net 1 201295100156
4 Motor bracket ass'y 2 2012955A0025 36 Front-left clapboard 1 201295100151
5 Axial fl ow fan 2 201100300205 37 Rear-left supporting board 1 201295100164
6 DC Motor 2 202400300025 38 Rear clapboard ass'y 1 201295030812
7 Wind baffl e ass'y 1 201295030814 39 Condenser ass'y 1 201595590004
8 Support board 2 201295030841 40 Below condenser ass'y 1 201595590005
9 Cover plate 2 201295100159 41 Front-right supporting board 1 201295100163
10 Motor bracket ass'y 1 201295100171 42 Rear-right supporting board 1 201295100165
11 Support board 1 201295100158 43 Cover supporter 1 201295030829
12 Motor bracket ass'y 2 1 2012955A0027 44 Net 1 201295100157
13 Motor bracket ass'y 1 1 2012955A0026 46 Seporator 1 201601100034
14 Baffl e ass'y 1 201295030810 47 Accumulator tank 1 201601000027
15 Gas balance valve ass'y 1 201695590072 48 E-part box ass'y 1 203395590020
15.1 Low pressure valve 1 201600710615 48.1 Main control board ass'y 1 201395500502
16 High pressure valve ass'y 1 201695590074 48.2 Electric installation board 1 201295500187
16.1 Low pressure valve 1 201600710615 48.3 E-part box 1 201295590096
16.2 Strainer 1 201600900056 48.4 Wire joint 2 202301450125
17 Suction pipe ass'y 1 201695590047 48.5 Contactor 3 202300850043
17.1 Strainer 1 201600900101 48.6 Relay 2 202300800071
17.2 Pressure-relief-valve 1 201600600501 48.7 Transformer 1 202300900109
17.3 Solenoid valve 1 201600600081 48.8 Wire joint, 4p 1 202301450112
17.4 Pressure controller 1 202301820028 48.9 Load transit board 1 201395030802
17.5 Strainer 2 201600900040 48.10 Wire joint 1 202301450122
17.6 Solenoid valve winding 1 201600600214 48.11 Pipe joint 1 202419900480
18 Ball valve ass'y 1 201695590234 48.12 Connect wiring 1 202402200172
18.1 Ball valve 1 201600810007 48.13 wire joint ass'y 1 202495500172
19 Expansion valve ass'y 1 201695590014 48.14 Signal Connect wire 1 202495030815
19.1 Solenoid valve 2 201600600080 48.15 Relay wire 1 202495500175
19.2 Solenoid valve winding 2 201600600214 48.16 RS485 communication connect wire 1 202480500001
