Технический каталог 2010
215

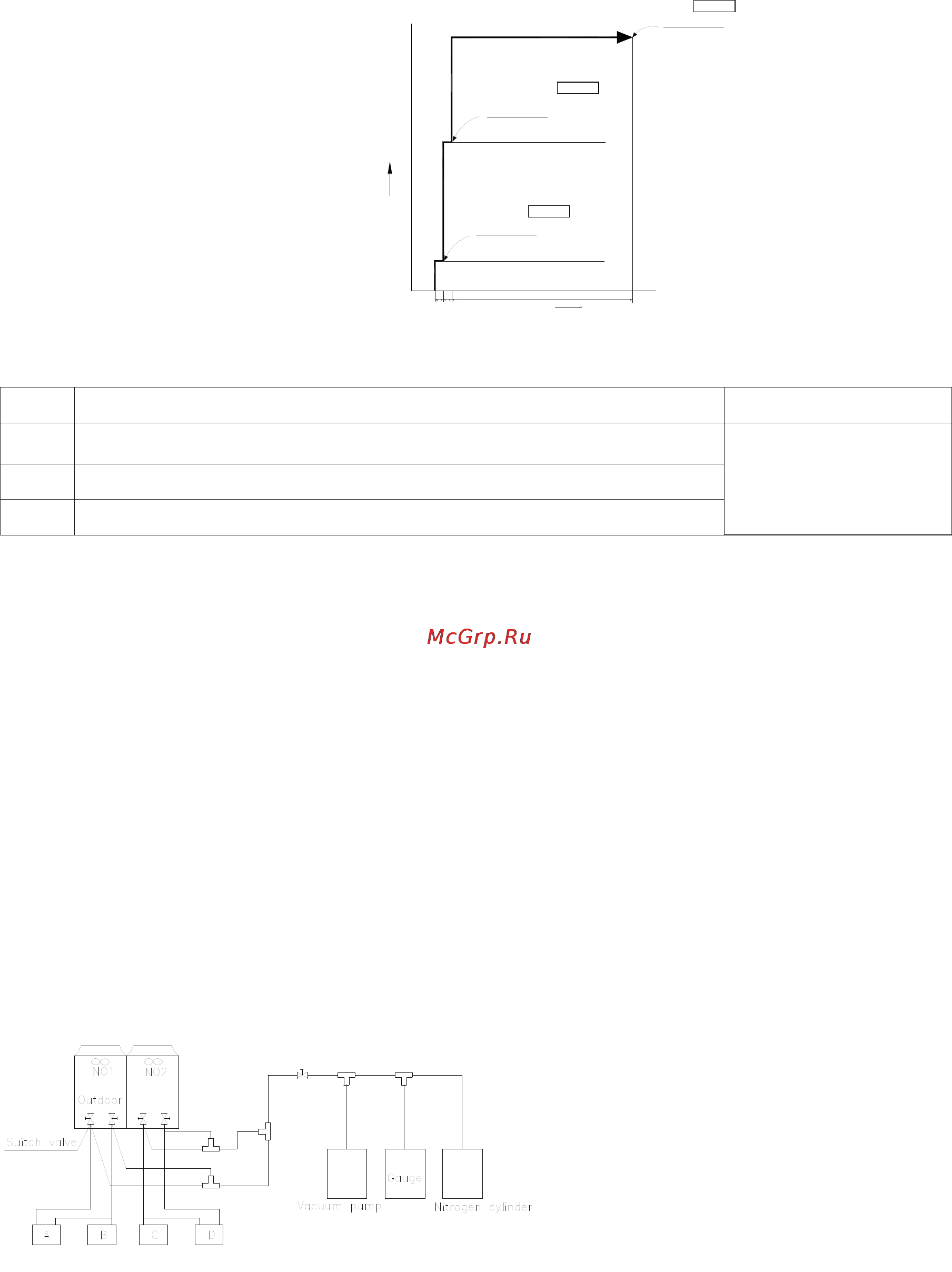

Опрессовка системы
В течение операции опрессовки, клапаны жидкости и газа наружного блока должны быть полностью
закрыты.
Опрессовывайте каждую систему. Повышайте давление медленно и равномерно, со стороны жидко-
сти и газа.
Для опрессовки используйте азот
После повышения давления до 40кг/см2 оставьте систему под давлением не менее чем на 24 часа.
Заполните акт о проведении
гидравлических испытаний на прочность и герметичность.
40 кг/см 24 часа
3 ступень
2
пройдено
пройдено
15 кг/см 3 минуты
2 ступень
2
3 кг/см 3 минуты
1 ступень
2
пройдено
15 кг/см
2
3 кг/см
2
0 кг/см
2
3мин 3мин Рассписание 24ч
повышение
давления
Этапы опрессовки приведены в таблице ниже
No. Этап (этапы повышения давления) Норма
1
Повышение до 3.0кг/см
2
более чем на 3 минуты для обнаружения утечек.
Нет падения давления
2
Повышение до 15.0кг/см
2
более чем на 3 минуты для обнаружения крупных.
3
Повышение до 40.0кг/см
2
не менее чем на 24 часа для поиска мелких утечек.
Следите за изменением давления
Повысьте давление до 40.0кг/см
2
и сохраняйте систему под давлением не менее 24 часов. Если давле-
ние понижается, найдите и устраните утечку и проведите испытания давлением заново.
Поправка значений давления в зависимости от температуры
Если разница температур 1 градус, то изменение давления будет 0.1кг/см
2
.
Формула коррекции измерений: фактическое давление = начальное давление +(температура на мо-
мент начала опрессовки – текущая температура) × 0.1 кг/см
2
Учитывайте данную поправку при проверке падения давления в системе.
Для поиска утечек можно использовать течеискатель, предназначенный для поиска утечек данного
хладагента.
Создайте давление азота в системе 3.0кг/см
2
Добавьте хладагент под давлением 5.0 кг/см
2
(смешайте хладагент и азот).
Проведите поиск утечек течеискателем.
Если утечка не будет обнаружена доведите давление до 40.0 кг/см
2
и продолжите поиск.
