Мультизональные системы Lessar LMV
60

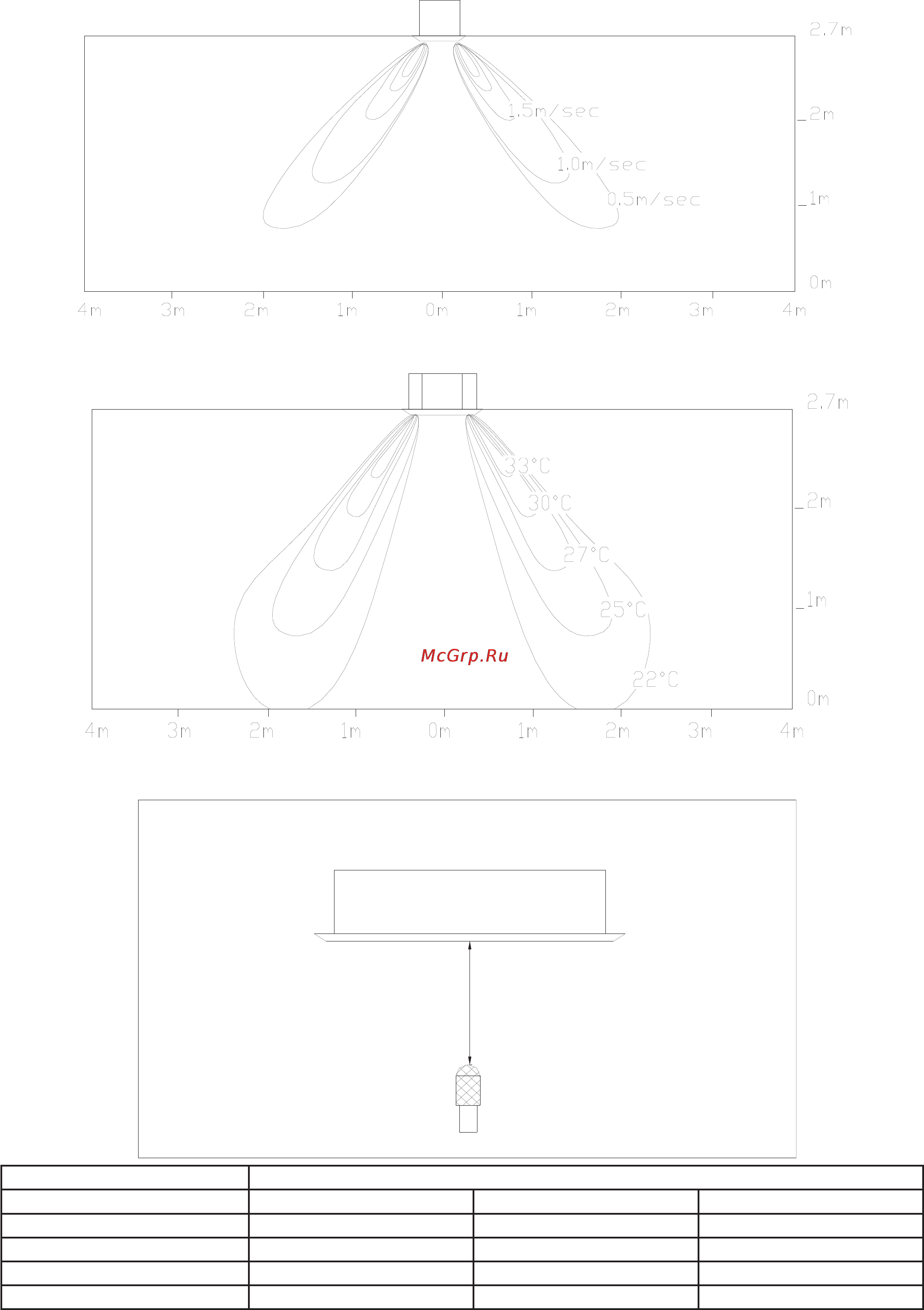

Распределение скорости и температуры
Скорость воздушного потока
Температура
Уровень шума
Условия теста
Микрофон
1.0м
Модель Уровень шума дБ(А)
Высокая Средняя Низкая
LSM-H28B4DA2~LSM-H56B4DA2 42 38 35
LSM-H71B4DA2~LSM-H80B4DA2 45 42 39
LSM-H90B4DA2~LSM-H112B4DA2 48 45 43
LSM-H140B4DA2 48 45 43
