Технический каталог 2010
217
мум 1 час.
Если через 1 час после этого насос не может достигнуть давления (-755mmHg) работы, ищите места
утечки.
Проверка герметичности системы: оставьте систему на 1 час под давлением -755mmHgс выклю-
ченным вакуумным насосом. Если давление не повысится система герметична, если повысится, то
ищите место утечки
Вакуумируйте сторону газа и жидкости одновременно.

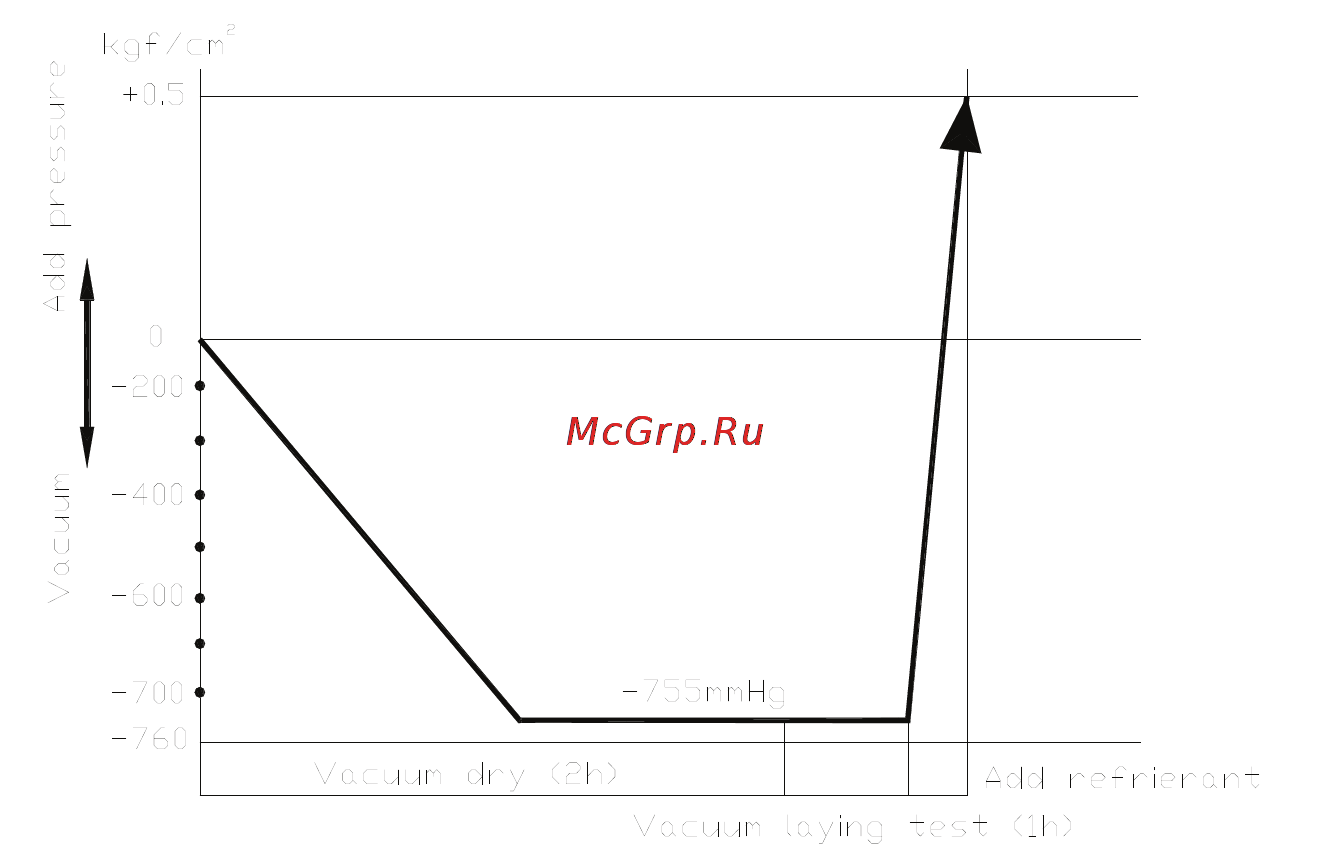

Схема обычной вакуумной осушки.
Процедура специальной вакуумной осушки
Этот способ вакуумной осушки применяется при следующих условиях:
Большое количество влаги обнаружено во время опрессовки.
Вероятно дождь попал внутрь трубопровода.
Вакуумируйте 2 часа
Подайте в систему азот под давлением 0.5Kgf/cm2
Азот впитывает влагу. Он создает эффект осушки подобно вакуумной, но если влаги слишком много
он не может высушить систему полностью. Будьте всегда внимательны и предотвращайте попадание
влаги внутрь системы.
После опрессовки, отвакуумируйте систему еще1 час
Вакуумируйте пока не достигните давления (-755mmHg). Не удается достигнуть давления
-755mmHg в течение 2-х часов вакуумирования, повторите операции описанные выше.
Проверяйте герметичность системы в течении 1 часа с выключенным насосом. Давление не должно
повышаться
