Мультизональные системы Lessar LMV
204

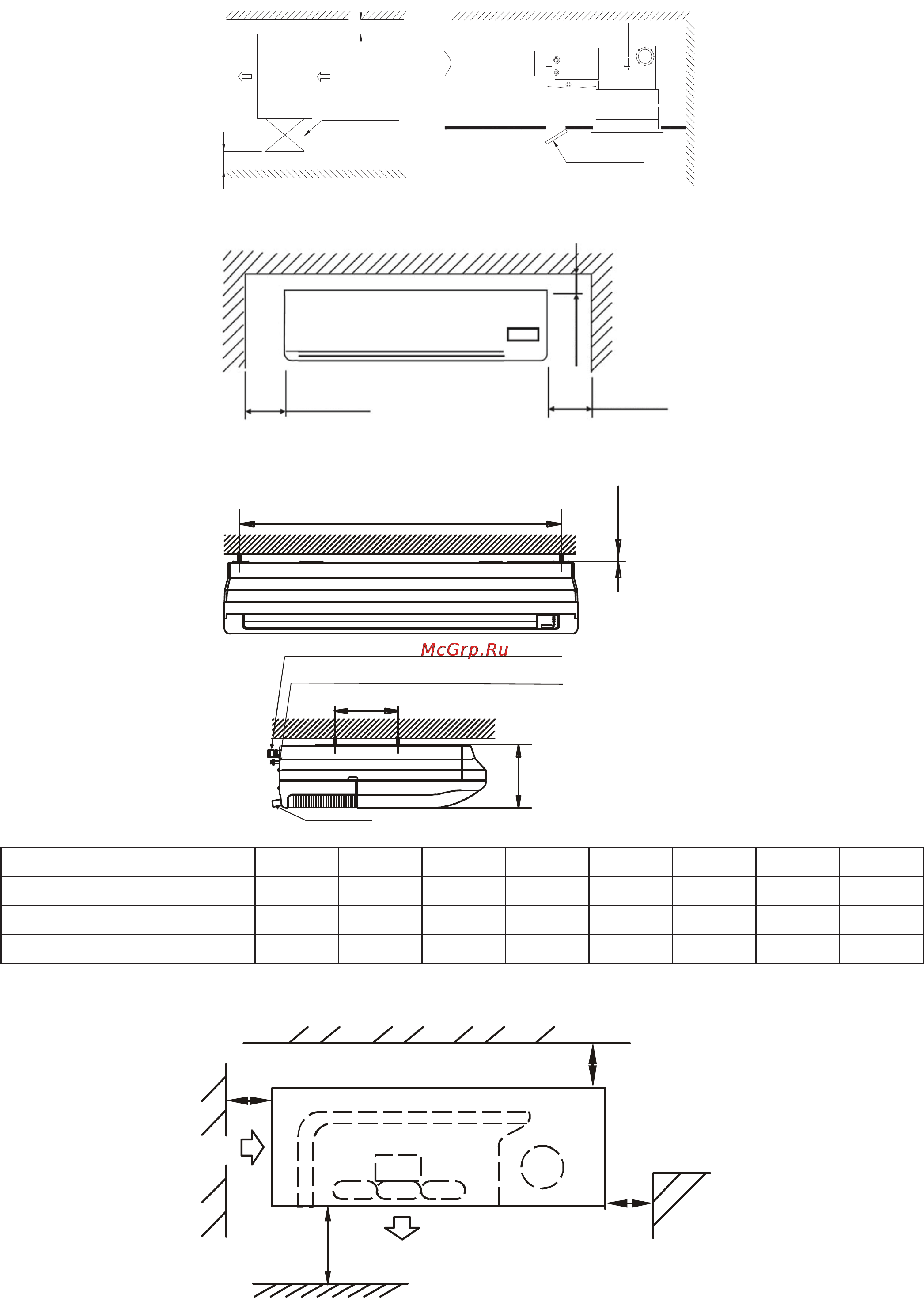

(2) Канальный тип
Более 600 мм
Место для тех. обслуживания
600х600 мм
Контрольная точка
Место для тех. обслуживания
Контрольный люк
(3) Настенный тип
Более 300 мм
Более 300 мм
Более 300 мм
(4) Напольно-потолочный тип
>20 мм
Е. Подключение трубопровода (сторона жидкости)
D. Подключение трубопровода (сторона газа)
отвод конденсата
G
H
F
производительность (кВт)A B C D E F G H
2.2-8.0 990 660 206 505 506 907 200 203
9.0-11.2 1280 660 206 795 506 1195 200 203
14.0 1670 680 224 1070 450 1542 200 240
A
C
B
Стена
Вход воздуха
>30 см
>30 см
Выход воздуха
>200 см
Вход воздуха
>60 см
Сохранять
свободный
проход
