3.8 Конструкция счетчика

Конструкция счетчика соответствует требованиям ГОСТ 31818.11-2012 и конструкторской до-

кументации предприятия-изготовителя.

Счетчик выполнен в пластмассовом корпусе, для установки на DIN-рейку и в щиток. Внешний

вид счетчика приведен на рисунке (см. Рисунок 2).

Корпус счетчика в целом состоит из верхней и нижней сопрягаемых по периметру частей, про-

зрачного окна и съемной крышки зажимной колодки.

На лицевой панели счетчика расположены (см. Рисунок 2):

- жидкокристаллический индикатор;

- световые индикаторы;

- элементы оптического порта;

- кнопка "КАДР";

- панель с надписями, согласно настоящего РП.

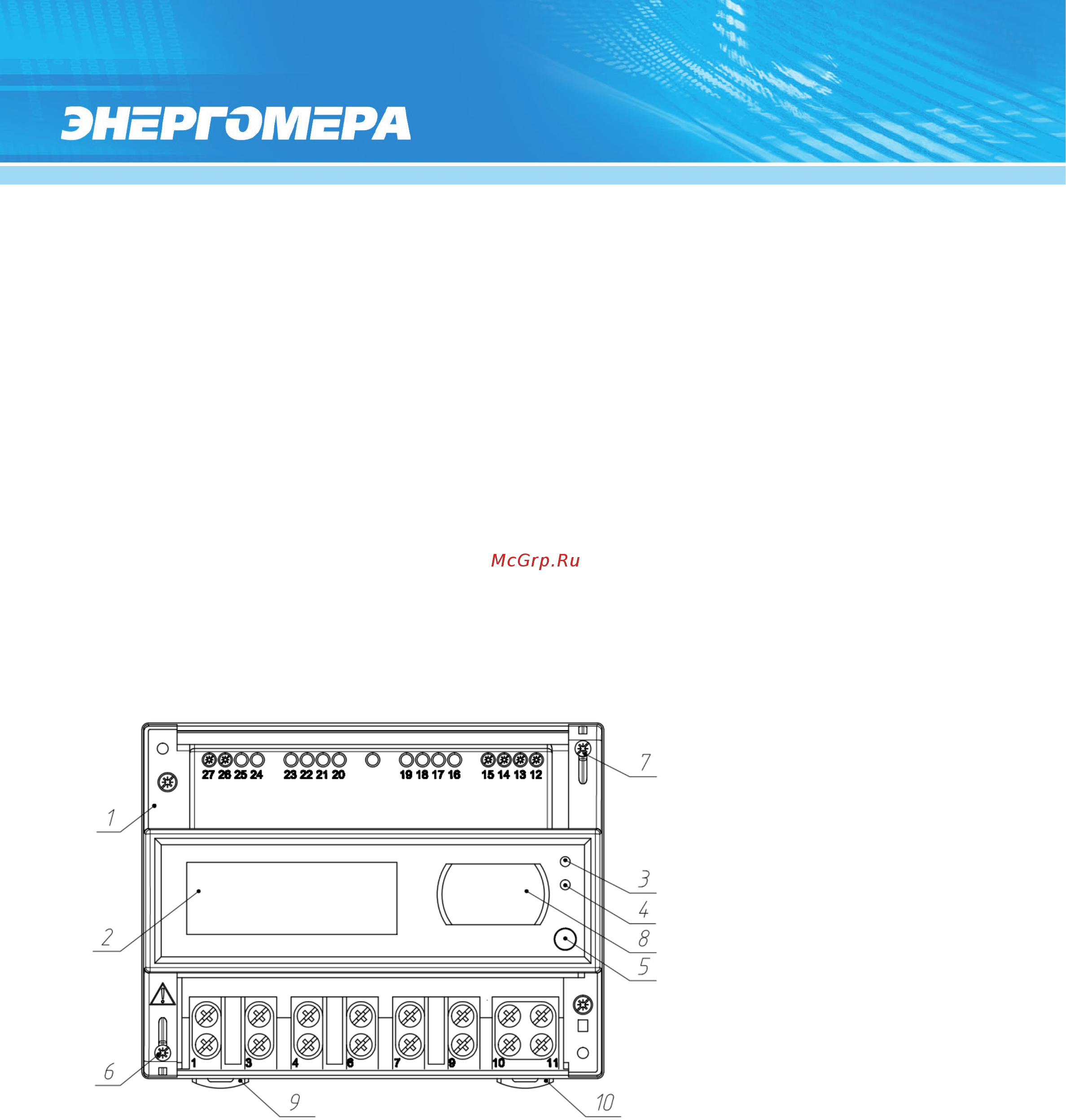

Рисунок 2 – Общий вид счетчика

Зажимы для подсоединения счетчика к сети, к интерфейсным линиям, к импульсным выходам,

закрываются пластмассовыми крышками зажимов.

1 – Крышка счетчика.

2 – ЖК Индикатор.

3 – Индикатор сети.

4 – Индикатор активной

энергии.

5 – Кнопка «Кадр».

6, 7 – Винты пломбировоч-

ные.

8 – Оптопорт связи.

9, 10 – фиксаторы.
