22

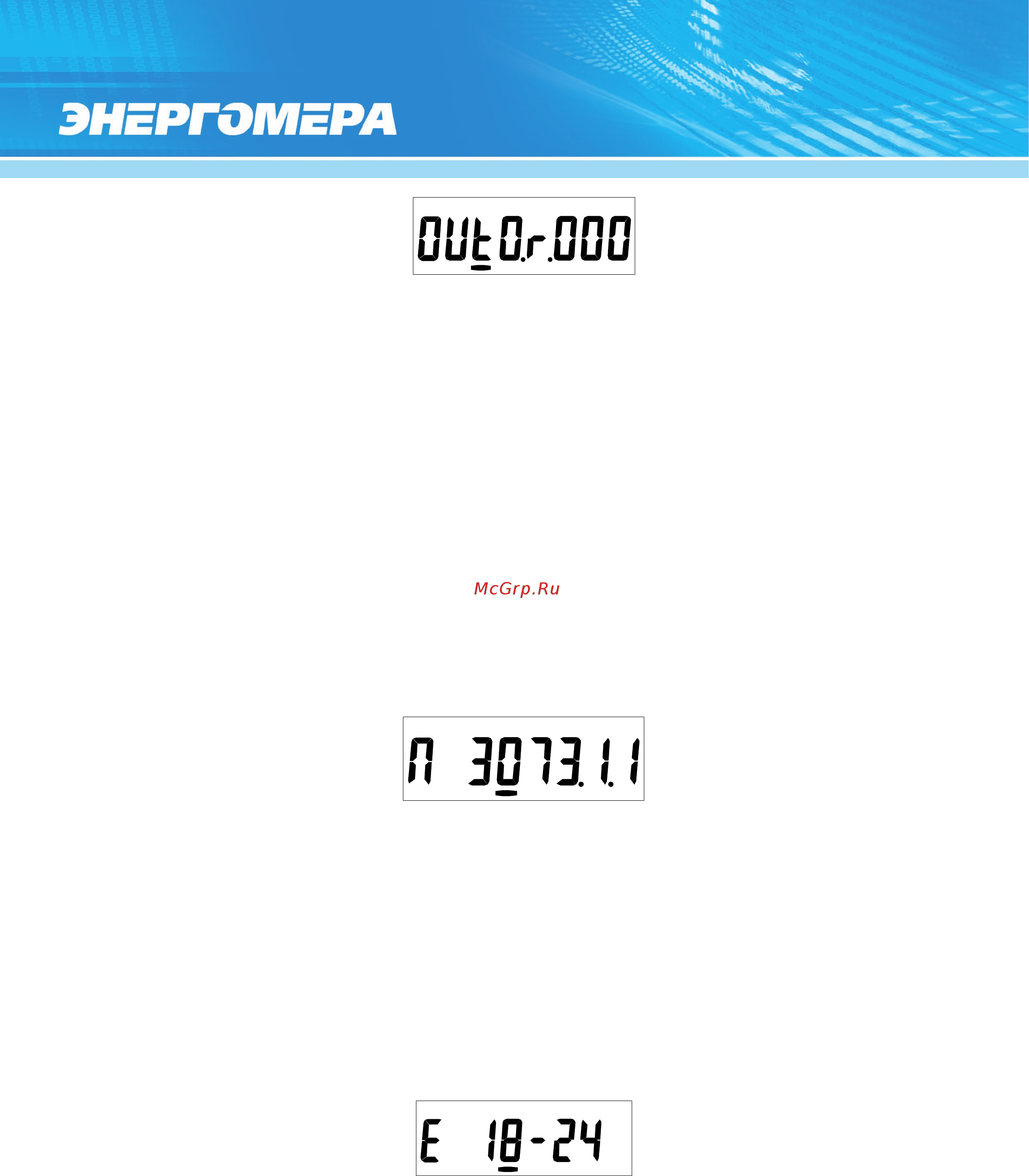

Рисунок 13 - Окно состояния испытательного выхода. Режим реле
4.4.7 Группа 4 - "Служебная информация"
При переходе в эту группу на ЖКИ отображаются:
- версия метрологически незначимой части ВПО;
- признак группы "3".
Короткое нажатие кнопки «КАДР» последовательно переключает отображение окон в группе.
4.4.7.1 Окно "Версия метрологически незначимой части ВПО"
В окне отображается метрологически незначимая версия ВПО (см. Рисунок 14). Также счётчик
выводит сообщение об ошибке контрольной суммы (Err) свидетельствующее о непреднамеренном из-
менении ПО. В этом случае счетчик необходимо направить в ремонт.
Рисунок 14 – Окно отображения метрологически незначимой версии ВПО
4.4.7.2 Окно "Ручная коррекция хода часов"
В счетчике имеется возможность неоднократной коррекции времени часов вручную (см. Рисунок
15). Суточный суммарный лимит коррекции времени – 29 секунд. Длительное нажатие кнопки «КАДР»
в этом окне, при наличии признака разрешения коррекции "E", приводит к изменению времени на вели-
чину не превышающую 29 с.
Рисунок 15 – Окно коррекции времени
Признак разрешения коррекции исчезает при достижении суточного лимита и появляется в сле-
дующих календарных сутках. Коррекция в "минус" осуществляется обнулением показаний секунд, если
текущее значение секунд было не более 29. Коррекция в "плюс" выполняется установкой показаний
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
1
2
3 4 5 6 7 8
