15
3.9.7 Жидкокристаллический индикатор
Вид ЖКИ и набор отображаемых символов и знаков приведен на Рисунок 4.

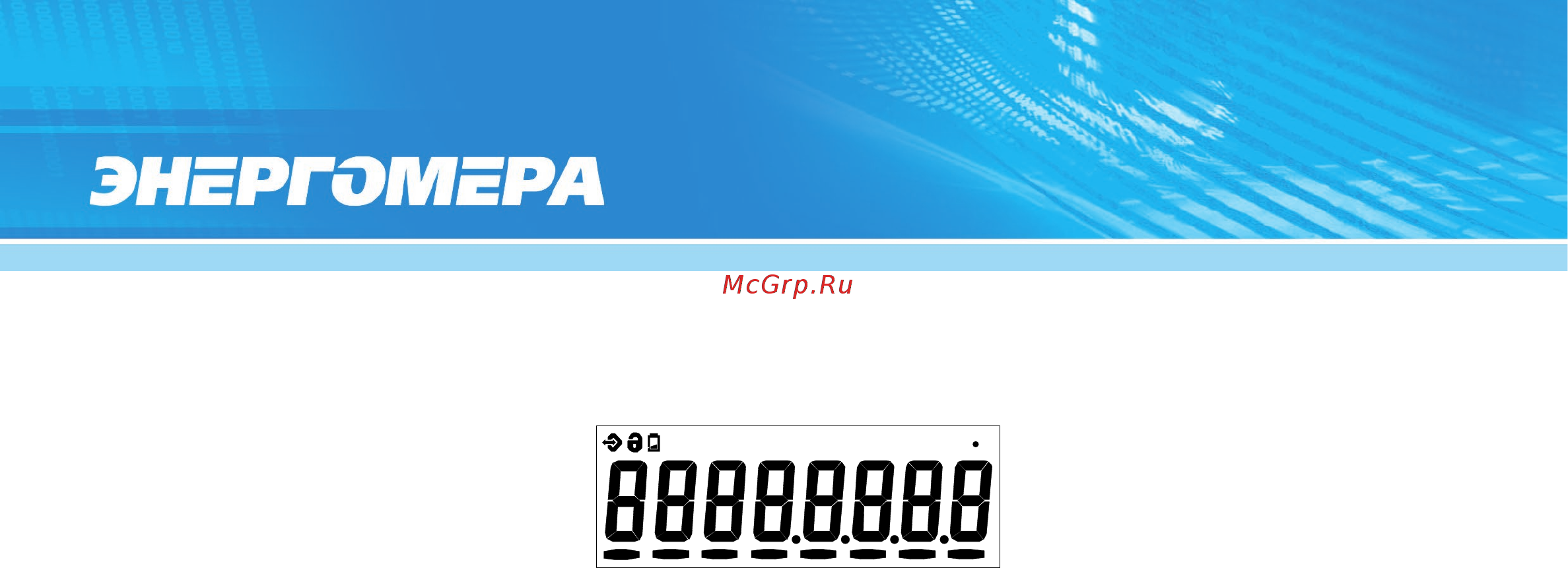

Рисунок 4 – Отображаемые символы и знаки на ЖКИ
ЖКИ используется для отображения измеренных и накопленных величин, вспомогательных па-
раметров и сообщений. Для удобства просмотра вся индицируемая информация разделена на отдельные
группы. Каждая группа может содержать различное число параметров.
Просмотр осуществляется пользователем с помощью кнопок (ручной режим) или автоматически
в циклическом режиме. См.п.4.4.3.
3.9.8 Импульсные выходы
В счетчике имеется один импульсный выход (ТМ). Выход реализован на транзисторе с "откры-
тым" коллектором и предназначен для коммутации напряжения постоянного тока. Номинальное напря-
жение питания (10 ± 2) В, максимально допустимое 24 В.
Величина коммутируемого номинального тока равна (10 ± 1) мА, максимально допустимая
30 мА. Выход может быть использован в качестве основного передающего выходного устройства с па-
раметрами по ГОСТ 31819.21-2012. Импульсный выход гальванически изолирован от остальных цепей
на пробивное среднеквадратичное напряжение 4 кВ. Подключение импульсного выхода см. п.4.5.1.
3.9.9 Световые индикаторы
В счетчике имеется световой индикатор (СИ) СЕТЬ, и световой индикатор работающий с часто-
той основного передающего устройства. Световой индикатор может быть использован для поверки
счетчика.
3.9.10 Интерфейс счетчика
Счетчик обеспечивает обмен информацией с внешними устройствами обработки данных через
интерфейсы связи (в зависимости от модификации).
Все контакты интерфейсов гальванически изолированы от остальных цепей на пробивное сред-
неквадратичное напряжение 4 кВ.
Оптический порт сконструирован в соответствии с ГОСТ IEC 61107-2011. Оптический порт
предназначен для локальной связи счетчика через оптическую головку, подключенную к последова-
тельному порту ПЭВМ.
СУММА
k
W
var
h
T4T3T2T1
1 2 3 4 5 6 7 8
