3.9 Принцип работы

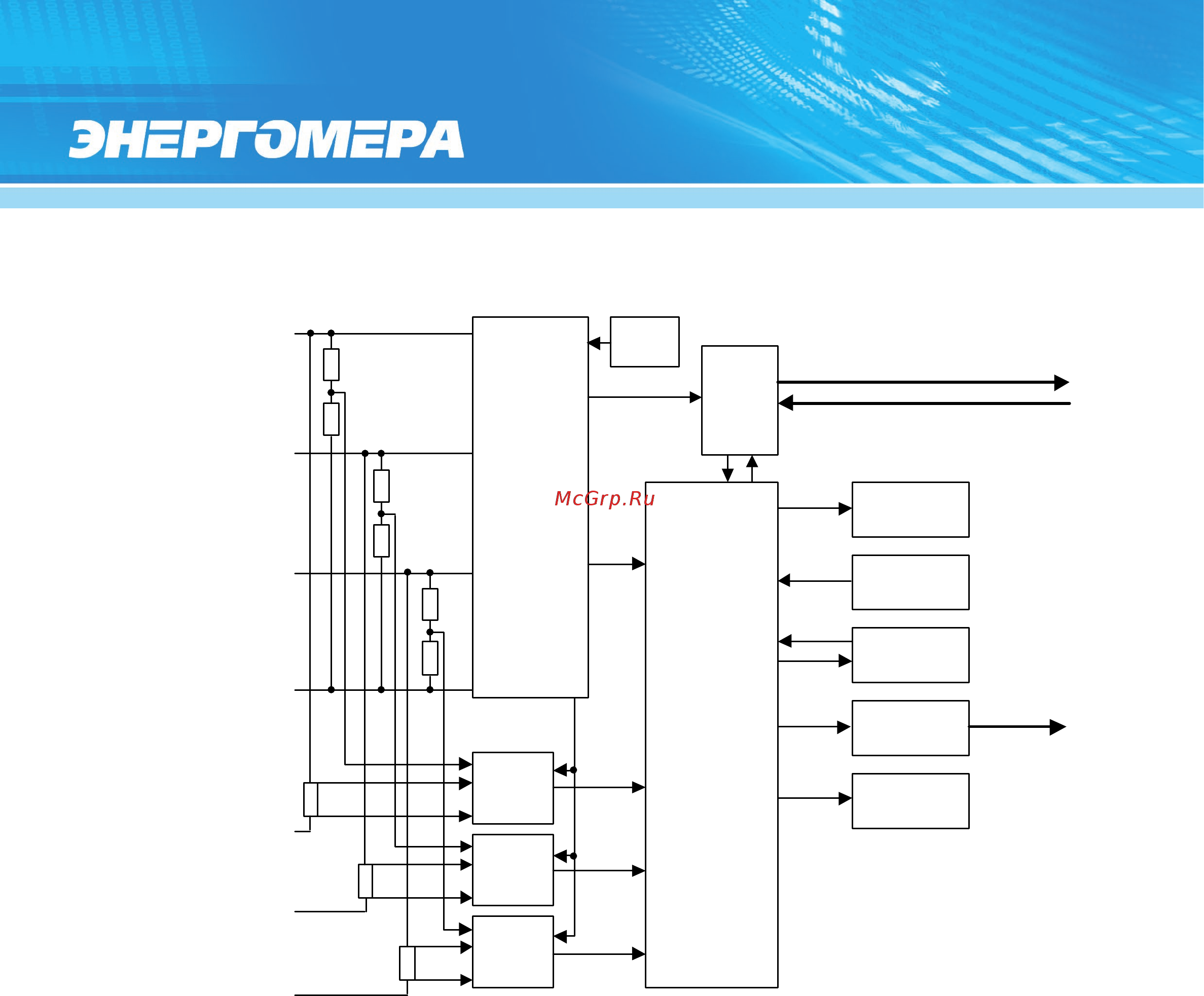

Принцип работы счетчика поясняется структурной схемой, см. Рисунок 3.
Рисунок 3 – Структурная схема счетчика
Ток в фазных цепях счетчика измеряется при помощи шунтов, либо трансформаторов тока, а
напряжение при помощи резистивных делителей. Измерители производят расчет активной мощности и
энергии, и передают результаты вычислений в микроконтроллер (МК). МК осуществляет связь между
всеми периферийными устройствами схемы.
Основные электронные элементы счетчика:
- элементы модуля питания (МП);
- резистивные делители напряжения;
- шунты;
- измеритель (ИЗМ);
- микроконтроллер (МК);
- литиевый элемент (ЛЭ);
- энергонезависимая память (ЭСППЗУ);
МП
U3
ф
, I3
фг
U
0
ИЗМ
U2
ф
, I2
фг
U1
ф
, I1
фг
I1
фн
I2
фн
I3
фн
ЛЭ
МИ
U
пит
МК
ЖКИ
Кн
ЭСППЗУ
ТМ
СИ
U
пит
U
пит
ИЗМ
ИЗМ
