Энергомера CE307-R33 [18/88] Группа 1 накопления нарастающим итогом и дата время
![Энергомера CE307-R33 [18/88] Группа 1 накопления нарастающим итогом и дата время](/views2/1537185/page18/bg12.png)
`
18
Для удобства просмотра вся индицируемая информация разделена на отдельные группы. Каждая
группа может содержать различное число параметров. Просмотр информации осуществляется с помо-
щью кнопки «КАДР».
Существует три типа нажатия на кнопки:
- короткое – удержание кнопки в нажатом состоянии менее 1 с;
- длительное – удержание кнопки в нажатом состоянии более 1 с;
- постоянное – автоповтор длительного нажатия.
Длительное нажатие кнопки «КАДР» последовательно переключает отображение групп парамет-
ров:
- "1" − накопления нарастающим итогом;
- "2" – параметры сети;
- “3” – параметры реле;
- "4" – служебная информация.
В зависимости от конфигурации счетчика данные об энергопотреблении могут отображаться в
одном из форматов: 5+2, 6+2.
4.4.4 Группа 1 - "Накопления нарастающим итогом и дата/время".
4.4.4.1 Окна "Накопления нарастающим итогом"
Отображаются данные об энергопотреблении, накопленные нарастающим итогом суммарно и по
тарифам.
В окнах накопления нарастающим итогом на экран ЖКИ выводится информация (см. Рисунок 5):
- значение энергии нарастающим итогом в киловатт-часах [kW•h];
- номер отображаемого тарифа: [Т1], [Т2], [Т3], [Т4], [Т1][Т2][Т3][Т4] (пятый тариф) или
признак отображения суммарной энергии: [СУММА];
- признак группы "1".

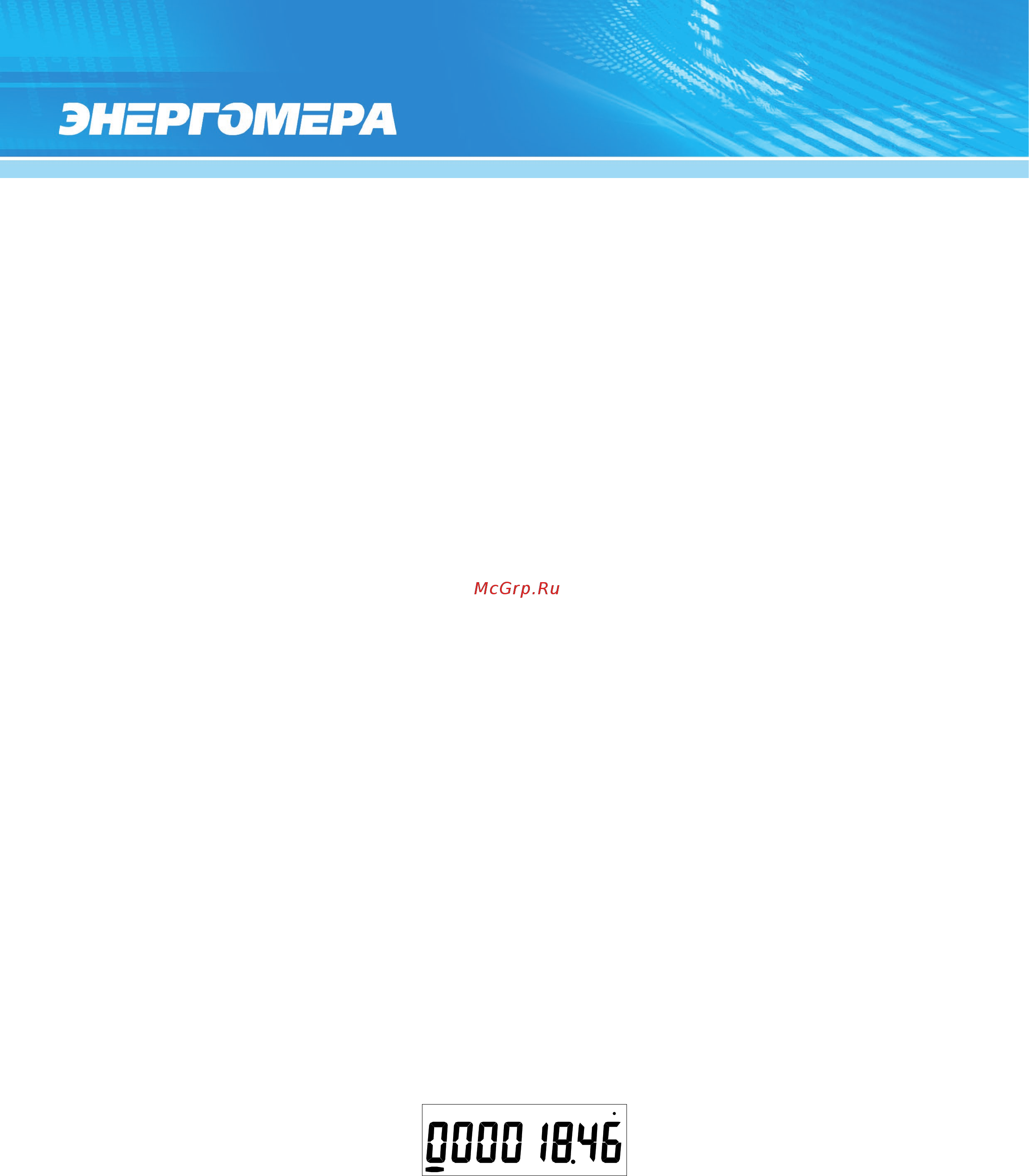

Рисунок 5 – Окно суммарной энергии нарастающим итогом
Короткое нажатие кнопки «КАДР» последовательно переключает отображение значений энергии
накопленной по тарифам и суммарно c одним из соответствующих признаков: [Т1], [Т2], [Т3], [Т4],
СУММА
k
W
h
1 2 3 4 5 6 7 8
