[Т1][Т2][Т3][Т4], [СУММА]. Отображение значений энергий неиспользуемых тарифов можно отклю-
чить в конфигурации счетчика (см. п. 5.4.6).
На рисунке 5 показано значение 18.46 [kW•h] суммарной энергии нарастающим итогом.

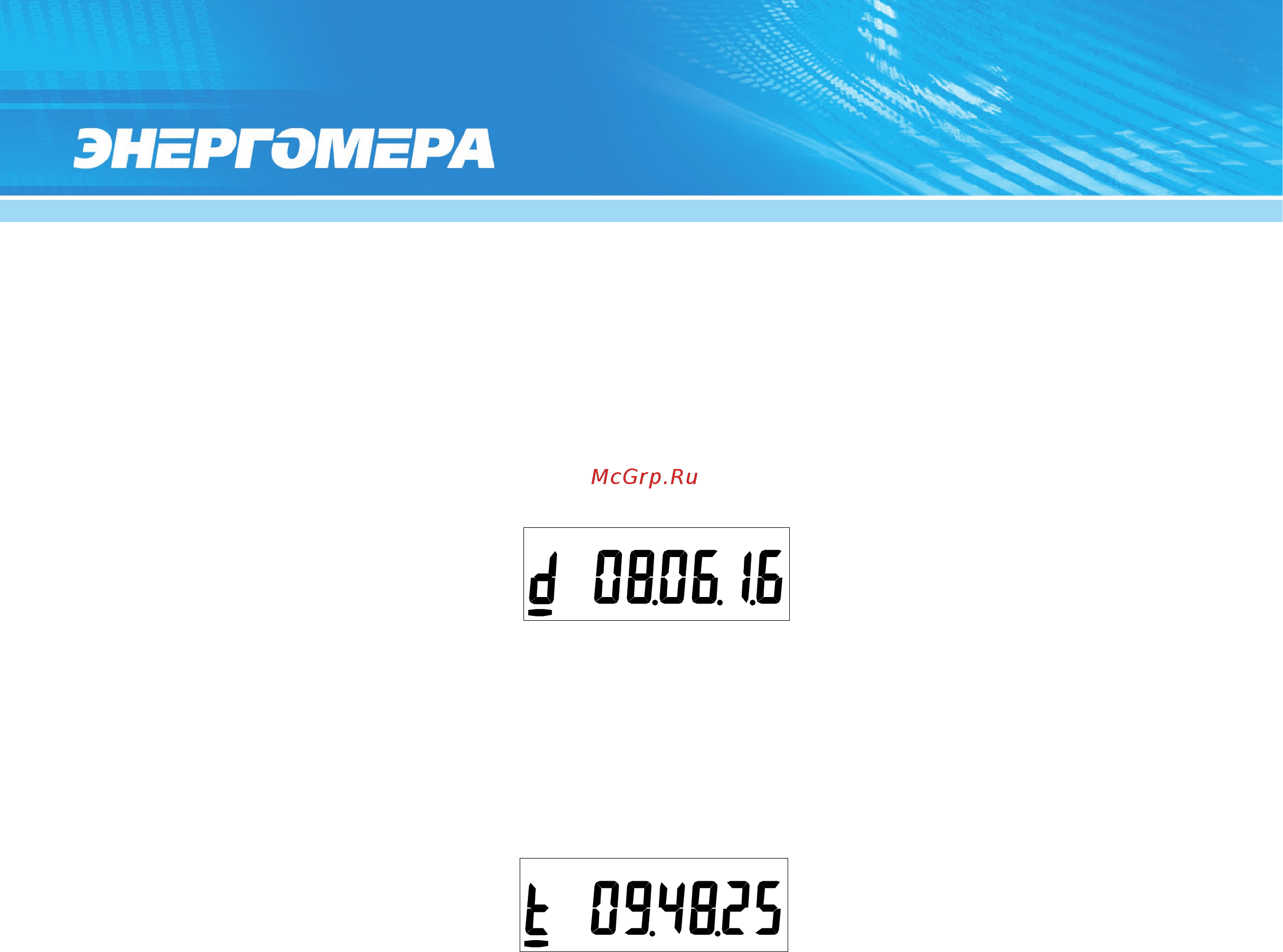

4.4.4.2 Окно "Текущая дата"
Признак окна – "d" (см. Рисунок 6).
Рисунок 6 – Окно отображения текущей даты
4.4.4.3 Окно "Текущее время"
Признак окна – "t" (см. Рисунок 7).
Рисунок 7 – Окно отображения текущего времени
В окнах даты и времени символами [Т1], [Т2], [Т3], [Т4], [Т1][Т2][Т3][Т4] отображается дей-
ствующий (текущий) тариф. Если символ тарифа мигает, значит, возникли проблемы при определении
текущего тарифа по расписанию или произошел сбой часов, и накопления идут в аварийный тариф.
Длительное нажатие кнопки «КАДР» приводит к переходу в следующую группу.
4.4.5 Группа 2 - "Параметры сети"
При переходе в эту группу на ЖКИ отображаются:
- Значение активной потребляемой мощности;
- признак группы "2".
Короткое нажатие кнопки «КАДР» последовательно переключает отображение окон в группе.
4.4.5.1 Окно "Потребляемая мощность"
Признак окна – "P".
На ЖКИ отображается значение активной мощности [кВт] (см. Рисунок 8).
