7
СЕ307 Х.ХХХ.ХX.X
Дополнительные исполнения:
N – Внешнее питание интерфейса
Интерфейс:
А – EIA485;
О – Оптический интерфейс.
Номинальный, базовый (максимальный) ток:
3 – 5 (10) – Трансформаторное включение;
5 – 5 (60) – Непосредственное включение;
6 – 5 (100) – Непосредственное включение.
Номинальное напряжение:
4 – 230 В.
Класс точности по активной энергии:
0 – 0,5 S;
1 – 1.
Тип корпуса:
R33 – для установку на рейку.

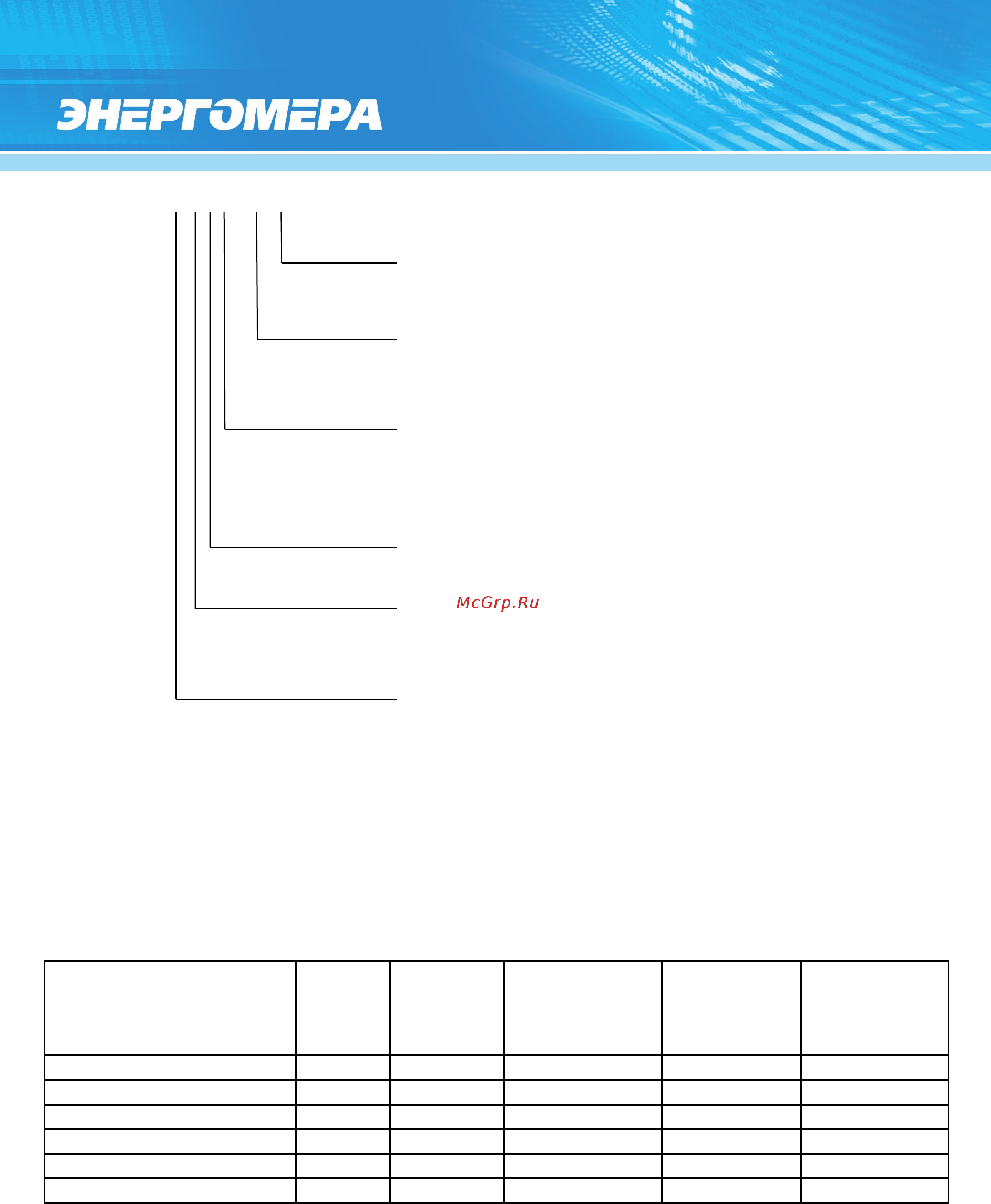

Рисунок 1 – Структура условного обозначения
3.2.2 Исполнения счетчиков, классы точности, постоянная счетчика и положение запятой при
выводе на ЖКИ значений энергии, в зависимости от номинального напряжения (U
ном
), номинального
(I
ном
) или базового (I
б
) и максимального (I
макс
) тока, приведены в таблице (см. Таблица 1).
Таблица 1
Условное обозначение
счетчиков
Класс
точности
Номи-
нальное
напряже-
ние, В
Номинальный,
базовый (мак-
симальный) ток,
А
Постоянная
счетчика
имп./(кВт
•
ч)
Положение за-
пятой
CE307 R33.043.О
0,5S
230
5 (10)
3200
00000,00
CE307 R33.043.ОA.N
0.5S
230
5 (10)
3200
00000,00
CE307 R33.145.О
1
230
5 (60)
800
00000,00
CE307 R33.145.ОA.N
1
230
5 (60)
800
00000,00
CE307 R33.146.О
1
230
5 (100)
800
00000,00
CE307 R33.146.ОA.N
1
230
5 (100)
800
00000,00
3.2.3 Пример записи счетчика
При заказе счетчика необходимое исполнение определяется структурой условного обозначения,
приведенной на Рисунок 1 – Структура условного обозначения.
