Энергомера CE307-R33 [41/88] Параметры перехода на зимнее летнее время
![Энергомера CE307-R33 [41/88] Параметры перехода на зимнее летнее время](/views2/1537185/page41/bg29.png)
`
41

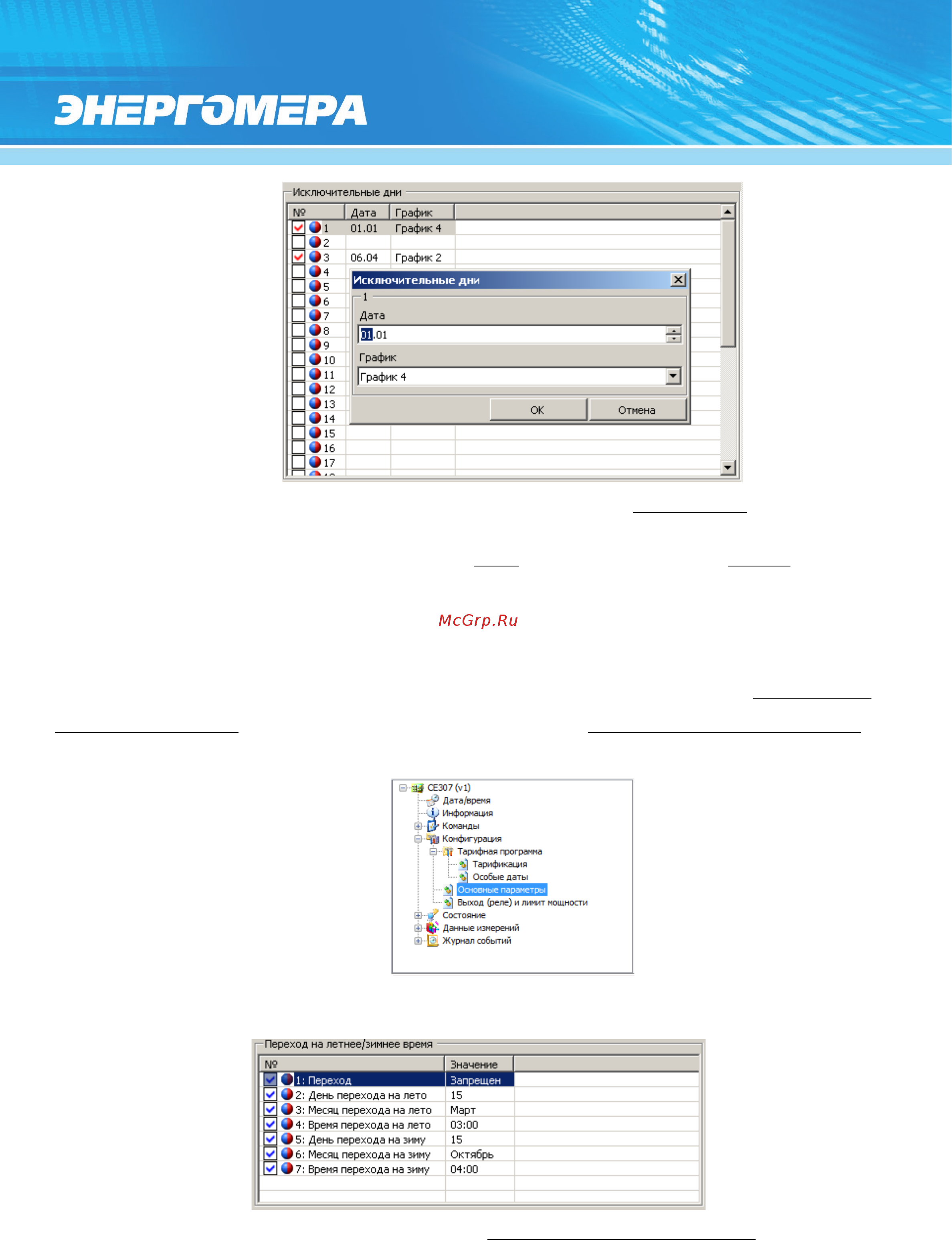

Рисунок 40 – Редактирование параметра таблицы «Особые даты»
Каждый особый день задается значениями: «Дата» (день и месяц года), и «График». Особая дата
считается не заданной, если установлены значения соответствующего параметра: Дата – «01.01», Гра-
фик – «нет».
5.4.5 Параметры перехода на зимнее/летнее время.
Параметры перехода на зимнее/летнее время программируются в разделе «Конфигурация» →
«Основные параметры» (см. Рисунок 41) в группе параметров «Переход на зимнее/летнее время» (см.
Рисунок 42).
Рисунок 41 – Раздел «Конфигурация» → «Основные параметры»
Рисунок 42 – Группа параметров «Переход на зимнее/летнее время»
