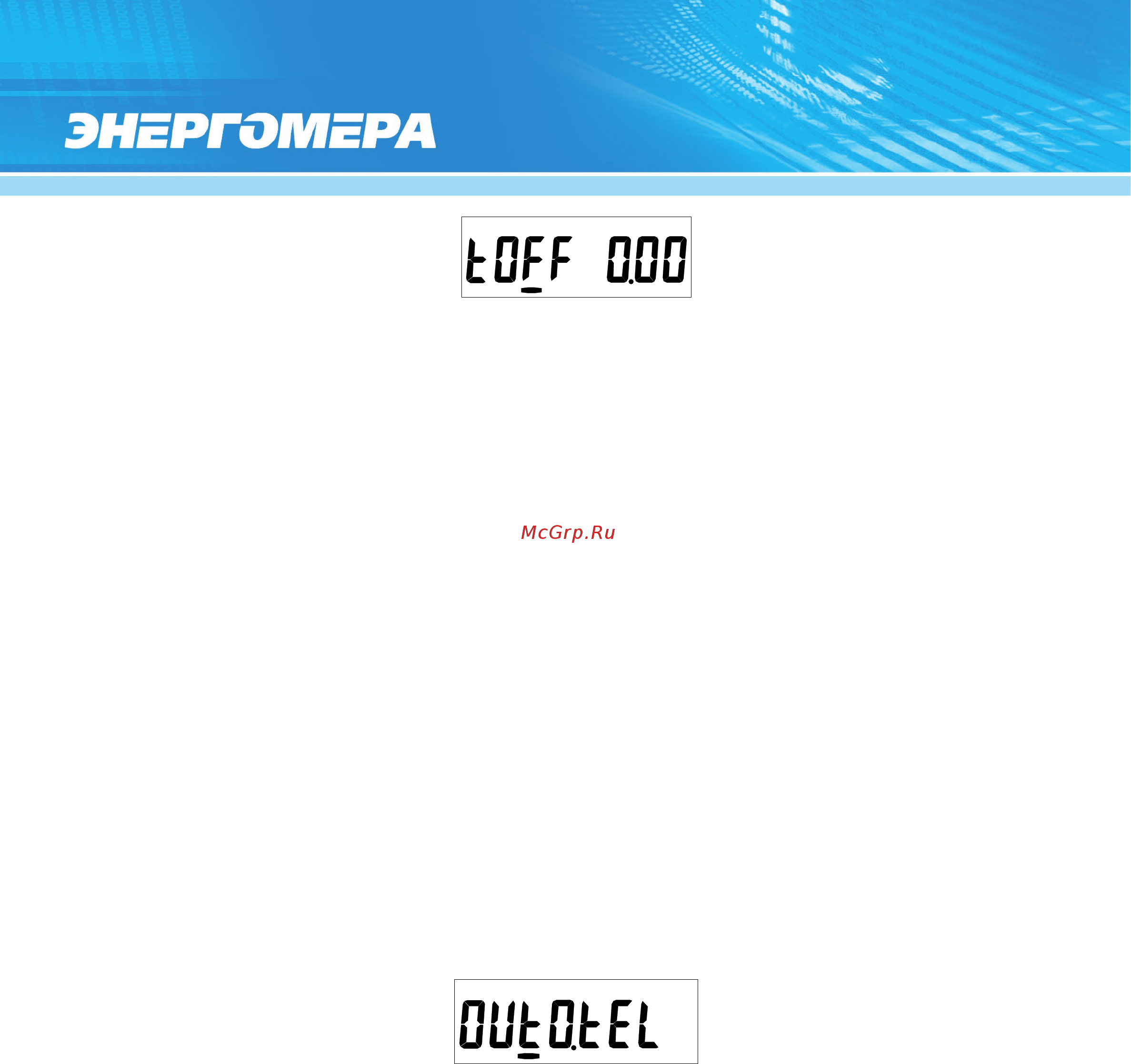

Рисунок 11 – Окно состояния превышения лимита мощности. Отсчет времени завершен.

В момент возникновения превышения лимита мощности, не зависимо от того, какое окно отоб-

ражалось на индикаторе, выполняется автоматический переход в окно состояния превышения лимита

мощности. Пользователь с помощью кнопки может переключить индикацию на другой кадр или груп-

пу. Но если превышение лимита мощности не устранено и включена функция автоматического возврата

в начальную группу (см. п.5.4.6), то через время автоматического возврата (60 сек.) повторно выполня-

ется автоматический переход в окно состояния превышения лимита мощности.

После устранения превышения лимита мощности индикация возвращается в состояние соответ-

ствующее до возникновения превышения. Событие «Превышение лимита мощности» снимается, и если

испытательный выход настроен на режим реле со срабатыванием по событиям, то запускается процеду-

ра возврата реле (см. п. 5.4.7).

4.4.6.2 Окно “Состояние испытательного выхода”

В данном окне отображается текущее состояние испытательного выхода (см. Рисунок 12). Если

выход настроен на режим телеметрии, то выводится сообщение вида «OutХ.tel», где “X” – номер испы-

тательного выхода. В текущей модификации счетчика присутствует только один испытательный выход.

Рисунок 12 – Окно состояния испытательного выхода. Режим телеметрии

Если выход настроен на режим реле, то выводится сообщение вида «OutХ.r.YYY», где “X” - но-

мер испытательного выхода, “YYY” – текущее состояние выхода (000 – возврат или код причины сра-

батывания), (см. Рисунок 13). Более подробно информацию о работе реле и индикации состояния см.

п. 5.4.7.
