- Режим реле: «реле», «телеметрия»;
- Управление реле: «прямое по команде», «по событиям»;
- Состояние для прямого управления: 1 – срабатывание; 0 – возврат.
- Подтверждение кнопкой: 0- нет; 1 – да.
- Подтверждение по интерфейсу: 0- нет; 1 – да.
- Время задержки повторного включения (время от завершения события отключившего ре-
ле до его включения): 0…255 мин., дискретность 1 минута.
- Интервал подтверждения состояния реле: 0…255 мин., дискретность 1 минута.
- Длительность импульса управления внешним исполнительным устройством (0 - беско-
нечность, 1…255 сек.).

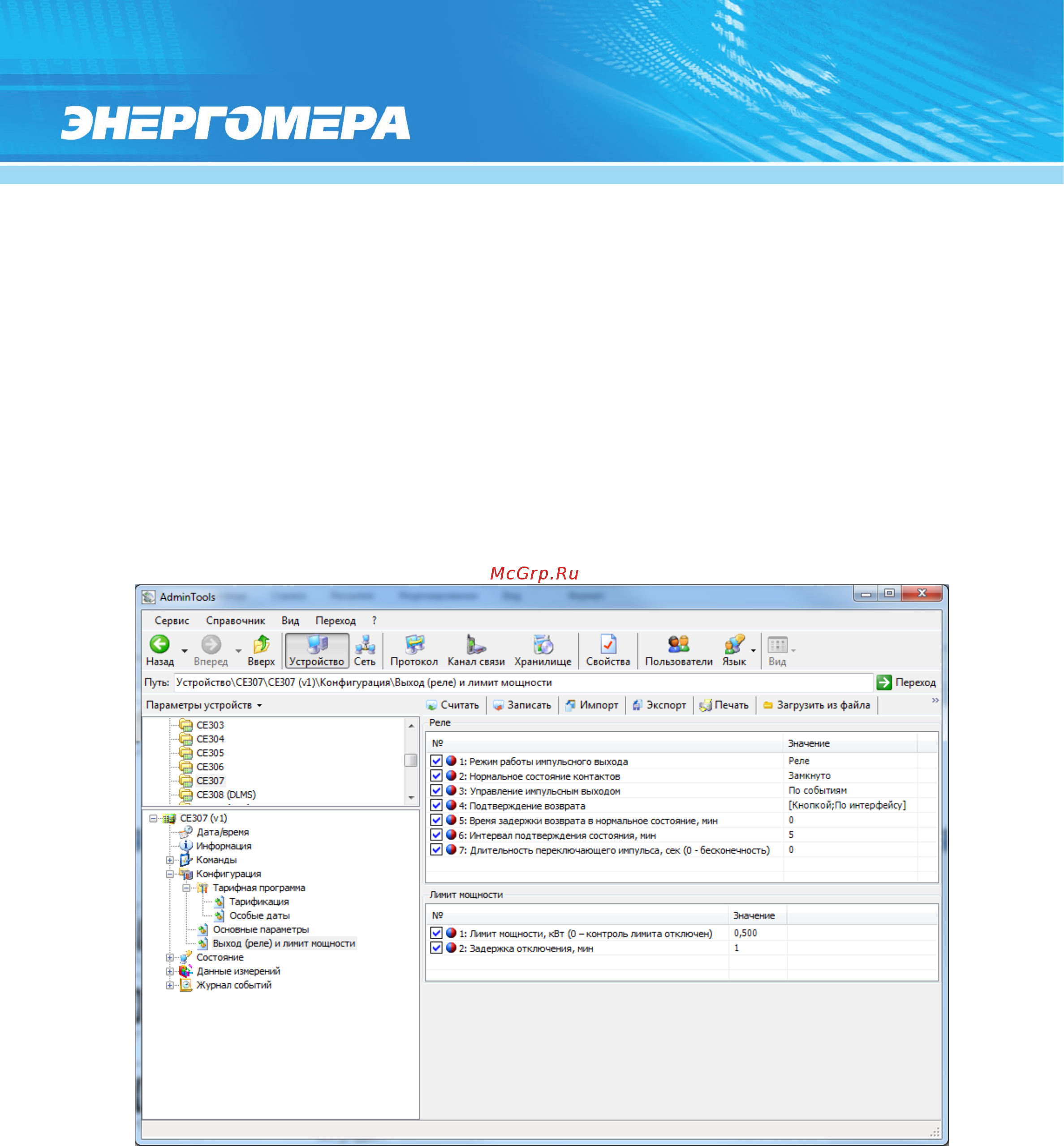

Рисунок 44 – Настройки реле и лимита мощности
5.4.7.3 Испытательные выходы могут работать в режиме телеметрии (т.е. формировать импуль-
сы пропорционально мощности) и в режиме реле, т.е. использоваться для управления произвольным
внешним устройством, например магнитным пускателем или автоматическим отключателем нагрузки.
5.4.7.4 Выход реле может быть настроен на срабатывание по событию превышения лимита
мощности. Для этой функции предусмотрены настройки:
