Энергомера CE307-R33 [20/88] Группа 3 параметры реле

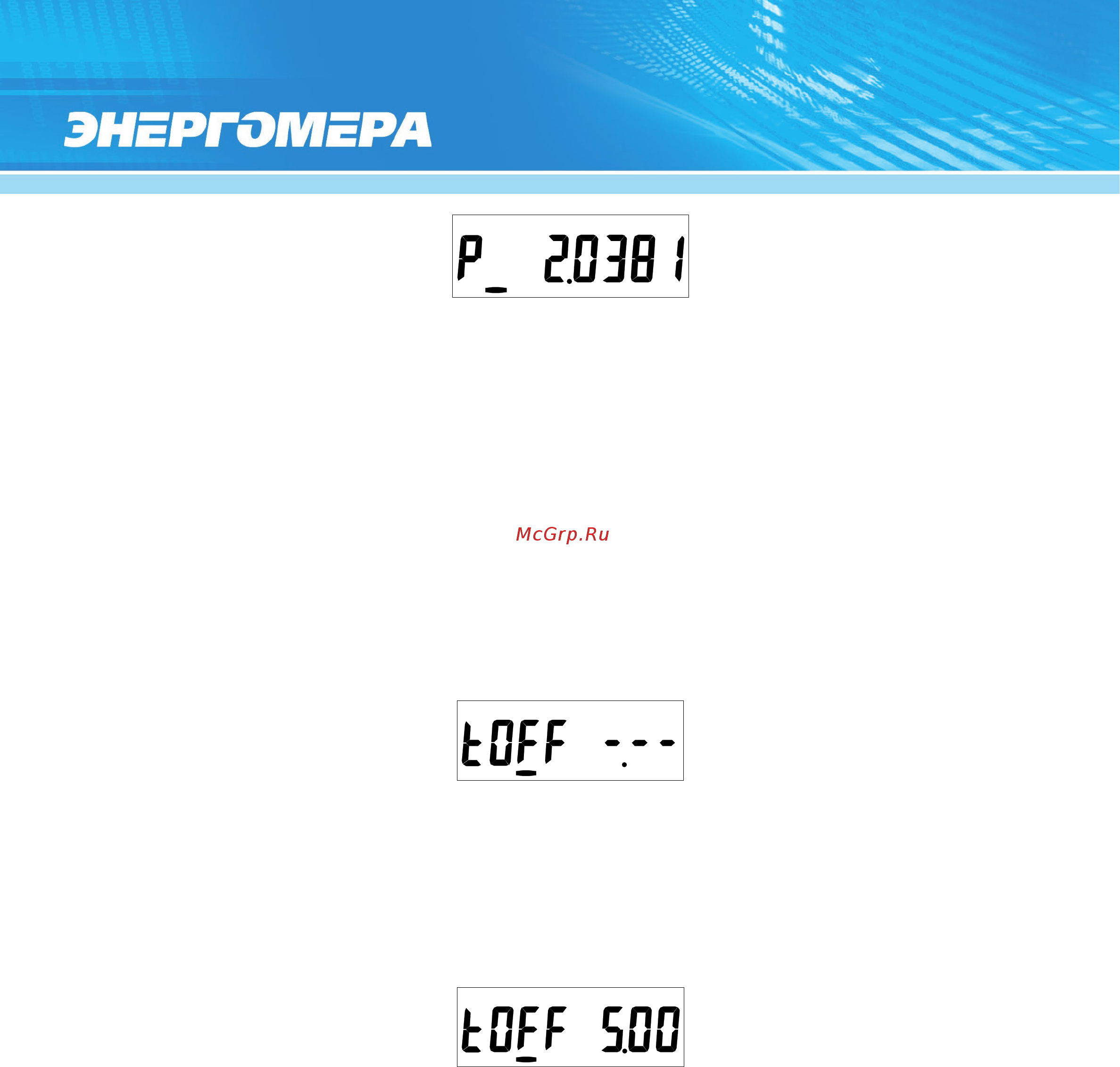

Рисунок 8 – Окно отображения потребляемой мощности

4.4.6 Группа 3 – “Параметры реле”

4.4.6.1 Окно “Состояние превышения лимита мощности”

В данном окне отображается текущее состояние превышения лимита активной мощности попе-

ременно (с периодом 3 сек.) со значением активной мощности (вид аналогичный окну активной мощно-

сти см. Рисунок 8). На рисунке (см. Рисунок 9) изображено состояние окна в случае, когда превышения

мощности нет или контроль превышения мощности отключен (значение лимита мощности задано рав-

ным «0», см. п. 5.4.7).

Рисунок 9 – Окно состояния превышения лимита мощности. Превышения нет.

В случае превышения лимита мощности, начинается обратный отсчет времени до появления со-

бытия «Превышение лимита мощности» (см. Рисунок 10).

Рисунок 10 – Окно состояния превышения лимита мощности. Отсчет времени до отключения.

Если во время обратного отсчета, значение мощности будет снижено до величины меньше лими-

та, то обратный отсчет времени останавливается и при следующей фиксации превышения отсчет начи-

нается сначала.

После окончания отсчета времени (см. Рисунок 11) в журнале фиксируется событие «Превыше-

ние лимита мощности» и если испытательный выход настроен на режим реле со срабатыванием по со-

бытиям, то произойдет срабатывание реле (см. п. 5.4.7).
