Epson EMP-TW100 [12/69] Настройка размера изображения
![Epson EMP-TW100 [12/69] Настройка размера изображения](/views2/1055940/page12/bgc.png)
10

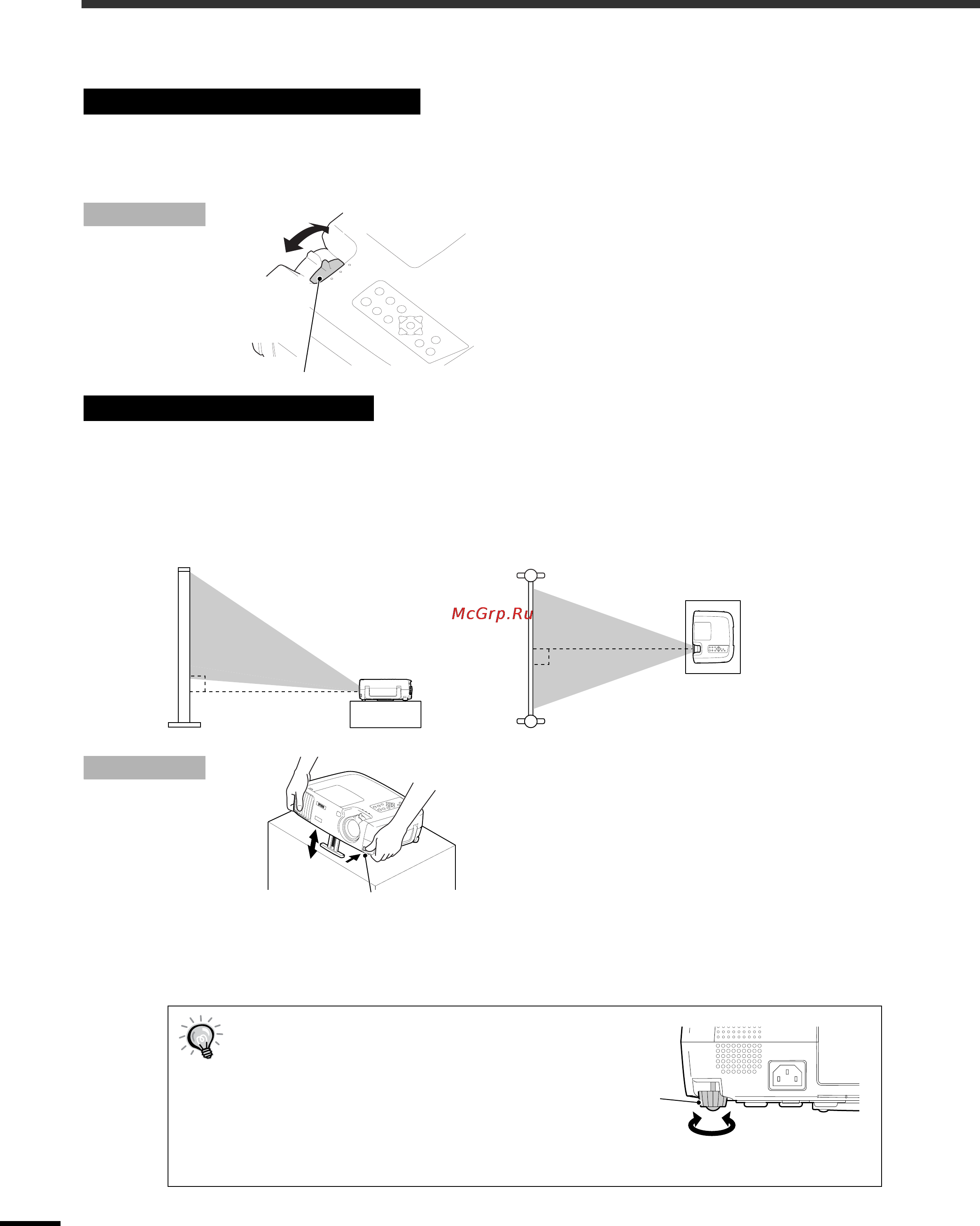

Настройка изображения на экране
Вы можете корректировать и настраивать изображение на экране, чтобы получить картину максимально
достижимого качества.
Размер проецируемого изображения в основном определяется расстоянием от проектора
до экрана.(См. Руководство по установке)
В следующих процедурах рассказывается, как можно регулировать размер изображения
на экране после того, как проектор уже был установлен.
Процедура
Для регулировки размеров
изображения поворачивайте
кольцо трансфокатора (зум).
Таким образом вы можете увеличивать
изображение в 1,35 раза по сравнению с
исходными размерами.
Если вам нужно получить большее
увеличение изображения, то отодвиньте
проектор дальше от экрана.
(См. Руководство по установке)
Проектор нужно установить таким образом, чтобы он в максимальной степени был
перпендикулярен экрану.
Если невозможно установить проектор в точности перпендикулярно экрану, то тогда
можно его немного наклонить по вертикали или горизонтали. Чтобы приподнять
переднюю часть проектора, нужно выдвигать его передние ножки, имеющие возможность
регулировки. Это позволяет регулировать угол проецирования в пределах 12°.
Процедура
Нажимая на кнопки регулировки высоты
ножек, расположенные по бокам
проектора, поднимите переднюю часть
проектора таким образом, чтобы
можно было выдвинуть передние ножки
с регулируемой высотой.
Выдвигайте передние ножки на такую
длину, чтобы получить нужный угол
проецирования, после чего отпустите
кнопки. Чтобы задвинуть ножки, нужно
прижать две кнопки регулировки высоты
ножек, одновременно осторожно
нажимая на проектор в направлении
вниз.
Настройка размера изображения
Настройка угла изображения
•
При регулировании высоты ножки возможно
искажение проецируемых изображений.
Для устранения этих искажений нужно
использовать функцию коррекции
трапецеидальных искажений (стр. 11).
•
Если проектор наклонен по горизонтали, то
для коррекции этого угла нужно
поворачивать основания задних
регулируемых ножек.
Для уменьшения размера
поворачивайте в сторону Tele
Для увеличения
размера
поворачивайте в
сторону Wide.
Кольцо трансфокатора
Вид сбоку
Вид сверху
Кнопки регулировки высоты
Задняя
регулируемая
ножка
Выдвинуть
Задвинуть
