55
Приложения
Названия и функции компонентов проектора

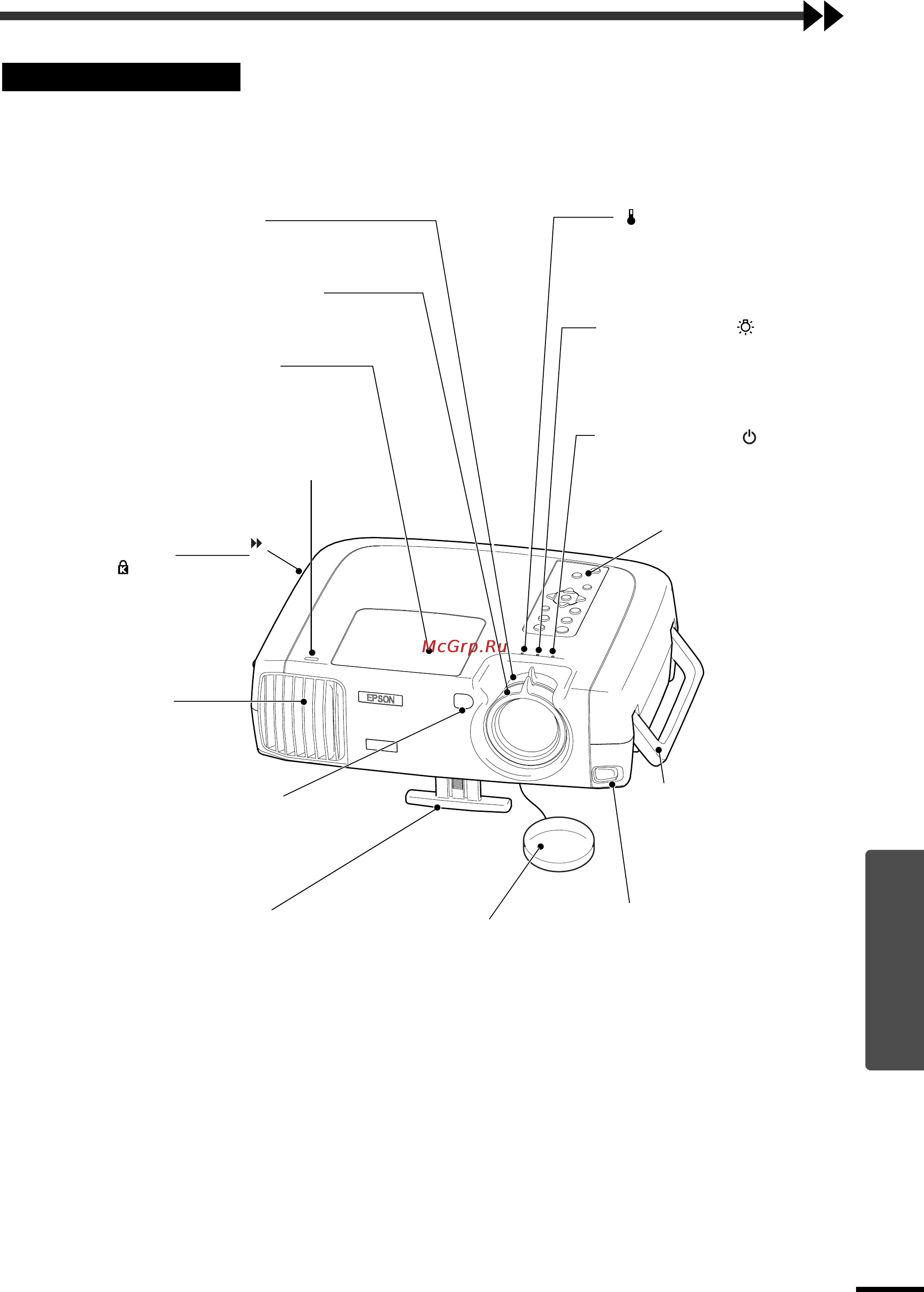

Вид спереди/сверху
Температурный
индикатор (
стр. 35
)
Указывает на ненормальную
температуру внутри проектора.
Индикатор лампы
(
стр. 35
)
Указывает на проблему с лампой
проектора или на то, что лампу
нужно заменить.
Индикатор работы
(
стр. 35
)
Мигает или горит для обозначения
состояний работы проектора.
Кольцо зума (стр. 10)
Настраивает размер
изображения.
Кольцо фокусировки (стр. 13)
Настраивает фокус изображения.
Крышка лампы (стр. 48)
Откройте эту крышку при замене
лампы внутри проектора.
Отверстие для замк
а
() (стр.62)
Вытяжное
вентиляционное
отверстие
Область приема сигнала
от пульта дистанционного
управления (Руководство
по установке)
Принимает сигналы от пульта
дистанционного управления.
Передняя ножка с регули&
руемой высотой (стр. 10)
Выдвигается и задвигается для
регулировки угла проецирования.
Крышка объектива
Когда проектор не используется,
надета на объектив, чтобы
предохранить его от загрязнения и
поломки.
Кнопка ножки с регулируемой
высотой (стр. 10)
Нажмите эту кнопку, поднимая
при этом проектор, чтобы более
точно отрегулировать положение
проектора, выдвигая или задвигая
ножку.
Ручка
Держите проектор за эту
ручку, когда его нужно
поднять или
транспортировать.
Панель управления
(стр. 58)
Защелка крышки лампы (стр. 48)
Сдвиньте защелку, чтобы открыть крышку
лампы, когда крышку нужно снять.
