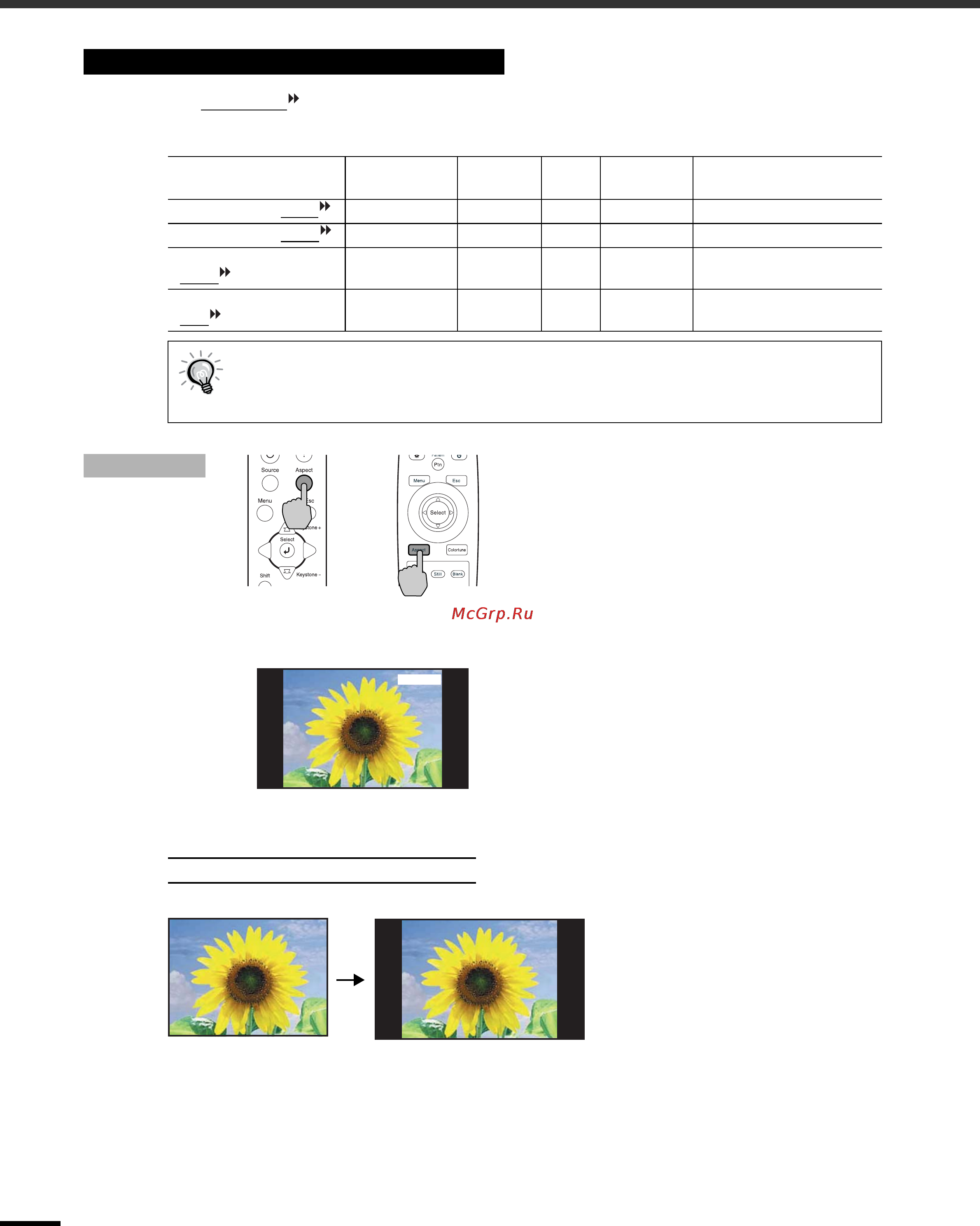

Basic Image Quality Adjustments
14
Для aspect ratio (соотношение сторон) проецируемых изображений можно выбирать из
пяти следующих установок. Однако, возможность выбора соотношения сторон
существенно зависит от входного сигнала.
Процедура
Соотношение сторон будет меняться
при каждом нажатии на кнопку [Aspect]
на пульте дистанционного управления
или на панели управления проектора.
Очередность показана ниже.
Normal (Нормальный) → Squeeze
(Сжатый) → Zoom (Зум) → Through
(Сквозной) → (Сквозной со сжатием)
При каждом изменении соотношения
сторон текущая установка будет
показываться на экране.
Подробная информация о соотношении сторон приведена ниже.
Выбор соотношения сторон изображения
Входной сигнал
Normal
(Нормальный)
Squeeze
(Сжатый)
Zoom
(Зум)
Through
(Сквозной)
Through Squeeze
(Сквозной со сжатием)
Video (Видео) (SDTV ) OOOO O
Video (Видео) (HDTV
) O--O -
Computer (Компьютер)
(SVGA
or lower)
O-OO -
Computer (Компьютер)
(XGA
or higher)
O-O- -
Не используйте функцию выбора режима соотношения сторон для того, чтобы растянуть или сжать
изображение, проецируемое с коммерческими целями или в публичных местах, таких, как фойе
гостиниц или магазинов, поскольку при этом вы можете нарушить права владельца авторских прав
для изображений, находящихся под действием законов об авторских правах.
Режим Normal (Нормальный)
П р о е к т о р
Пульт дистанционного
управления
Normal
Такое соотношение сторон для входных
изображений поддерживается, и
изображения проецируются на область
экрана с соотношением сторон 16:9.
При проецировании изображений с
соотношением сторон 4:3 по бокам
изображения появляются черные
полосы, как это показано на рисунке
слева.
С
оотношение 4:
3
