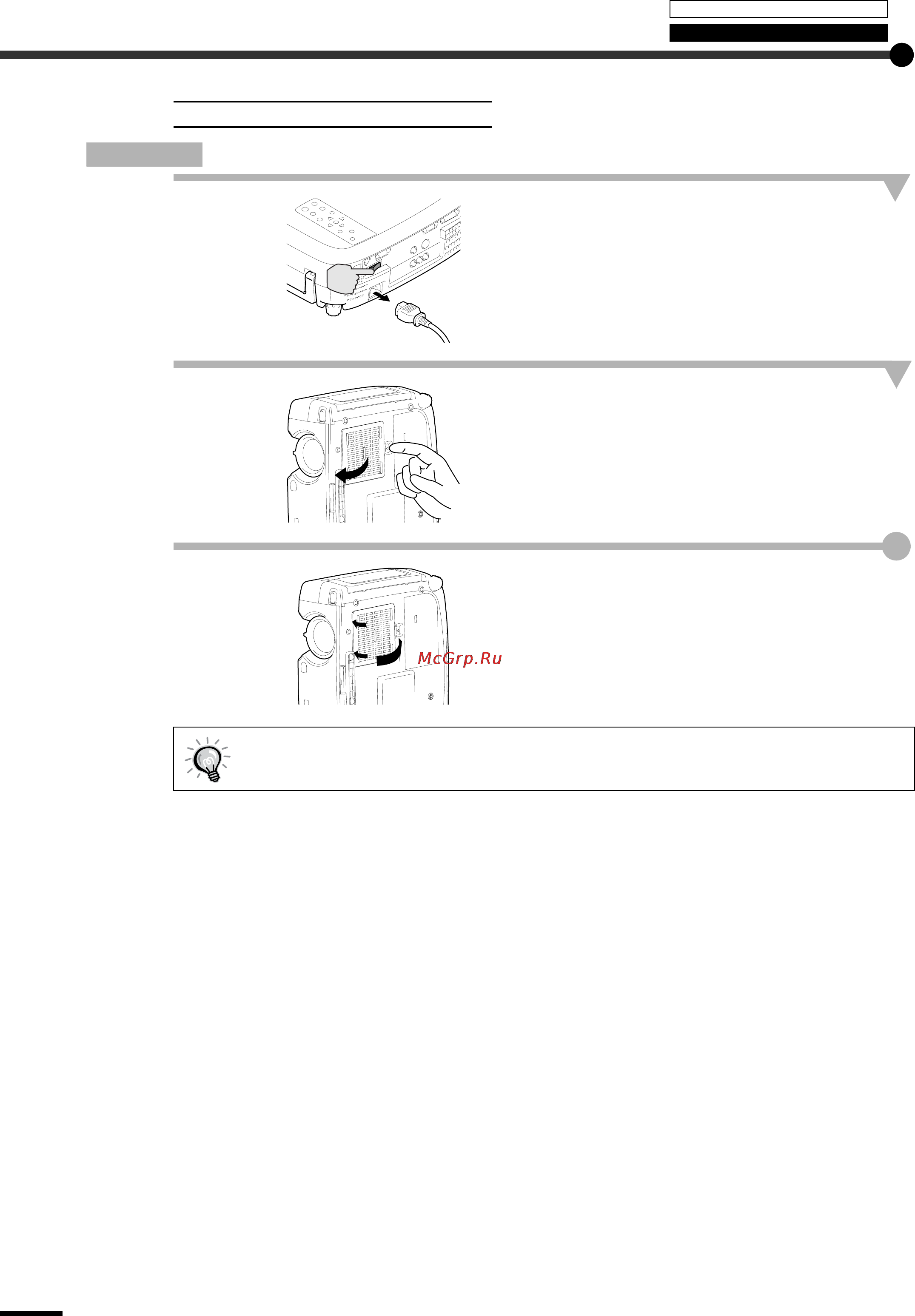

Обслуживание
48
Процедура
1
Выключите главный выключатель
питания, расположенный в задней
отсоедините сетевой кабель (стр. 8).
2
Вставьте ваш палец в выемку
фиксатора воздушного фильтра и
поднимите воздушный фильтр, чтобы
удалить его.
Чтобы внутрь проектора не попала пыль с
воздушного фильтра, следует поставить
проектор набок, чтобы ручка была вверху.
3
Вставьте новый воздушный фильтр.
Сначала вставьте выступы фильтра в прорезь
и потом нажмите на противоположную
сторону, чтобы фильтр со щелчком встал на
место.
Замена воздушного фильтра
Правильно утилизируйте старый воздушный фильтр в соответствии с вашими местными
правилами утилизации
