57
Приложения

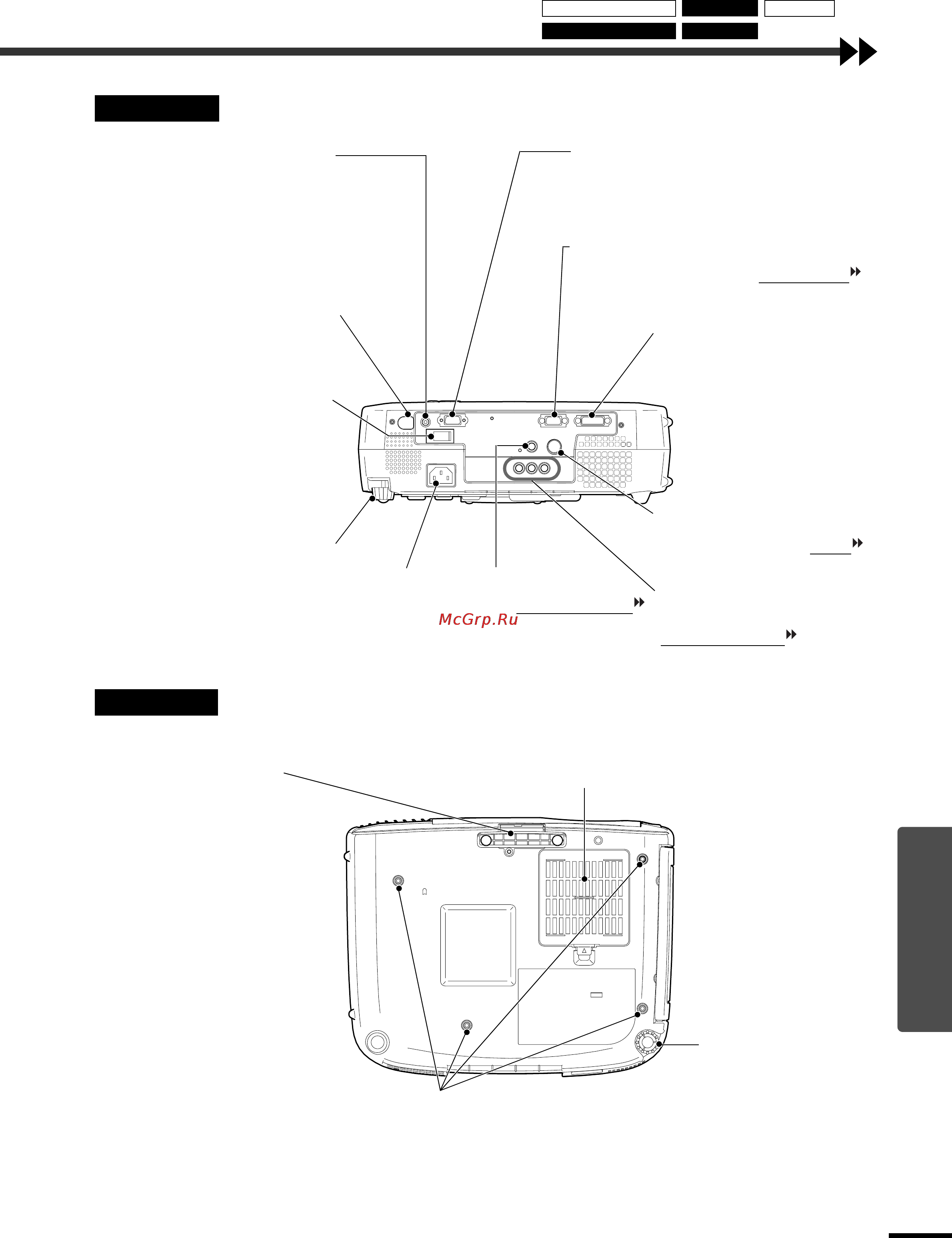

Вид сзади
Вид снизу
Порт Trigger (Триггер)
Когда проектор включен то на этом порте
выдается напряжение 12 в. постоянного
тока. Когда питание проектора
выключено, то на этом порте напряжение
становится 0 В., что позволяет передавать
состояние проектора (вкл./выкл.) на
внешнее устройство.
Область приема сигнала от
пульта дистанционного
управления (
Руководство по
установке
)
Принимает сигналы от пульта
дистанционного управления.
Главный выключатель
питания (стр. 6)
Этот выключатель нужно
нажимать для включения и
выключения питания
проектора. При
выключенном питании
проектор не потребляет
мощности (0 Вт.).
Задняя ножка с
регулируемой высотой
Выдвигайте или задвигайте
эту ножку для регулировки
горизонтального угла
проецирования.
Сетевая розетка
(стр. 6)
Сюда нужно
воткнуть сетевой
кабель
Порт InputA (
Руководство по
установке
)
Служит для входа сигналов
компонентного видео от других
источников видео.
Порт S&Video (
Руководство по
установке
)
Служит для входа сигналов SDVideo
оот других устройств видео в
проектор.
Порт A&RGB/D&RGB DVI&I
(
Руководство по установке
)
Служит для ввода аналоговых/
цифровых сигналов RGBDвидео от
компьютера.
Порт InputB (
Руководство по установке
)
Служит для входа аналоговых видеосигналов от
компьютера и для входа сигналов component video
от других источников видео.
Порт RS&232C
Подключает проектор к компьютеру с помощью
кабеля RSD232C. Этот порт нужен для
обслуживания и пользователи не должны его
использовать.
Порт Video (Видео)
Служит для входа
сигналов композитного видео
от других устройств видео в
проектор.
Воздушный фильтр (входное отверстие для вентиляции) (стр. 46, 50)
Предотвращает попадание пыли и посторонних предметов в проектор.
При замене лампы нужно одновременно заменить и воздушный фильтр.
Задняя ножка с
регулируемой
высотой
Отверстия для фиксирующих винтов для потолочного
крепления (4 точки) (стр. 51, 56,
Руководство по установке
)
Сюда устанавливается поставляемый дополнительно потолочный кронштейн,
когда проектор нужно прикрепить к потолку.
Передняя ножка с
регулируемой высотой
Вид спереди/сверху Вид сзади Пульт ДУ
Панель управления Вид снизу
