15
Основные операции

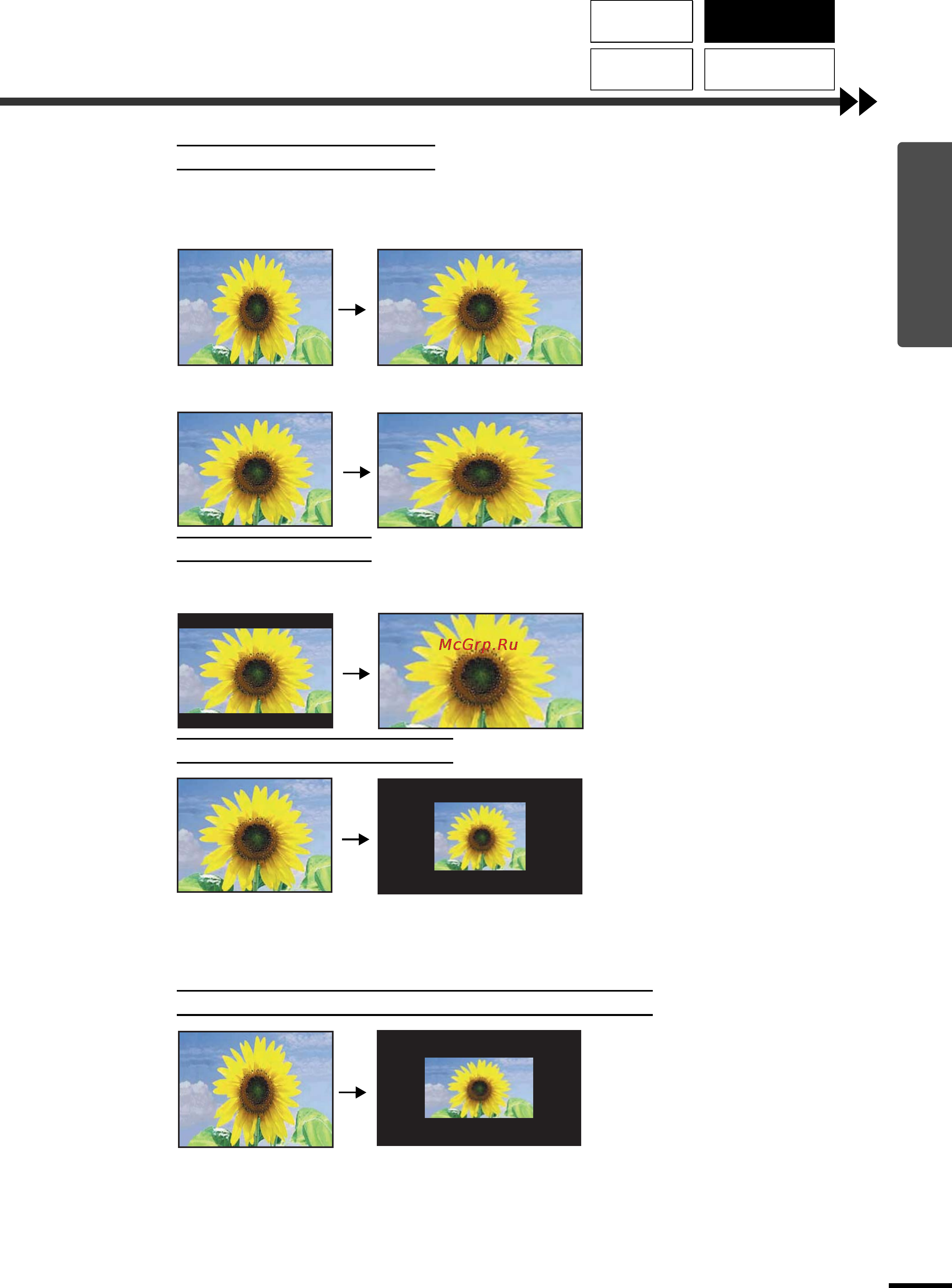

Режим Squeeze (Сжатый)
Режим Zoom (Зум)
Режим Through (Сквозной)
Режим Squeeze Through (Сквозной со сжатием)
Используйте эту установку, когда
подключенный источник видео выдает
изображение с соотношением сторон
16:9 (Сжатый режим).
Если изображения в сжатом режиме
просматривать на телевизионном
экране с соотношением сторон 4:3, то
изображения будут сжаты по
горизонтали и вытянуты по вертикали.
Если в проекторе выбрать режим
Squeeze (Сжатый), то изображения
будут проецироваться правильно с их
оригинальным широкоэкранным
форматом 16:9.
Когда изо
б
ражения в сжатом
режиме выводятся на экран
телевизора с соотношением
сторон 4:3
Просмотр с использованием
проектора
Изображения выдаются в
формате 4:3
Когда в проекторе применен
Когда изображения, выдаваемые в
формате 4:3, проецируются
проектором с использованием режима
сжатия, то изображения будут
расширены по горизонтали и будут
казаться вытянутыми.
Изо
б
ражение в формате 4:
3
обрезано сверху и снизу
Пересчет к соотношению 16:9
Изображения, выдаваемые в формате
4:3, обрезаются сверху и снизу на
заданную величину, после чего
проецируются в формате 16:9.
Если разрешение входного сигнала не
превышает 1280 х 720 точек, то
изображения проецируются на экран с
тем же самым разрешением входного
сигнала. Вследствие этого размер
выведенных изображений будет
меняться в зависимости от входного
разрешения.Качество картинки будет
наилучшим для тех частей
изображения, которые не будут
пересчитаны. Части изображения,
размеры которых по вертикали не
будут пересчитаны, будут иметь более
высокое качество.
Если разрешение входного сигнала не
превышает 1280 х 720 точек, то
разрешение входного сигнала
расширяется по горизонтали, и
изображения проецируются с
соотношением сторон 16:9. Вследствие
этого размер выведенных
изображений будет меняться в
зависимости от входного
разрешения.Качество картинки будет
наилучшим для тех частей
изображения, которые не будут
пересчитаны. Части изображения,
размеры которых по вертикали не
будут пересчитаны, будут иметь более
высокое качество.
Фокусировка
изображения на
экране
Выбор соотношения
сторон в изображении
Выбор режима
цветности
Автоматическая наст&
ройка компьютерных
изображений
