Выключение проектора
12

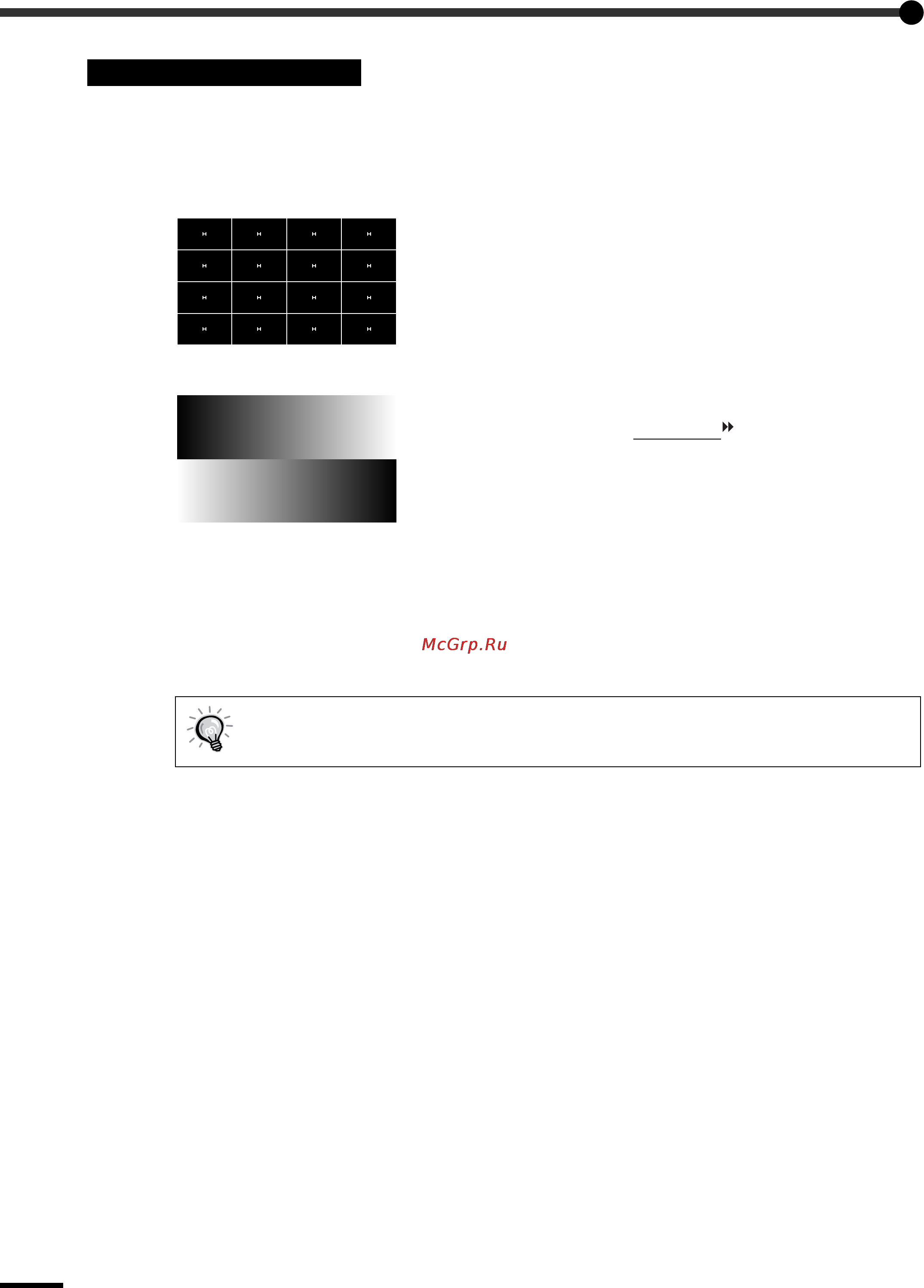

При настройке проектора вы можете проецировать на экран тестовую таблицу и
использовать эту тестовую таблицу для настройки проецируемых изображений еще до
того, как подключите источник видео. У проектора есть два типа тестовых таблиц.
• Сетка
• Серая шкала
Указанные тестовые таблицы будут выводиться поочередно при каждом нажатии кнопки
[Pattern] (Таблица) на пульте дистанционного управления или на панели управления
проектора. Очередность показана ниже.
Сетка → Серая шкала → Нет таблицы
Вывод тестовой таблицы
Когда проецируется тестовая таблица нельзя выводить на экран меню установок. Если вам нужно
изменить установку, то используйте строчное меню или кнопки [Keystone] на панели управления
проектора.
Эта таблица используется для настройки на резкость
(фокусировки) и для коррекции трапецеидальных искажений.
Эта таблица используется для настройки градаций темных и
светлых участков. Эту регулировку можно выполнить с
использованием установок "Color Temp.
" (Цветовая
температура) или "RGB" в разделе "Color Adjustment" (Настройка
цвета) в меню "Video" (Видео).
