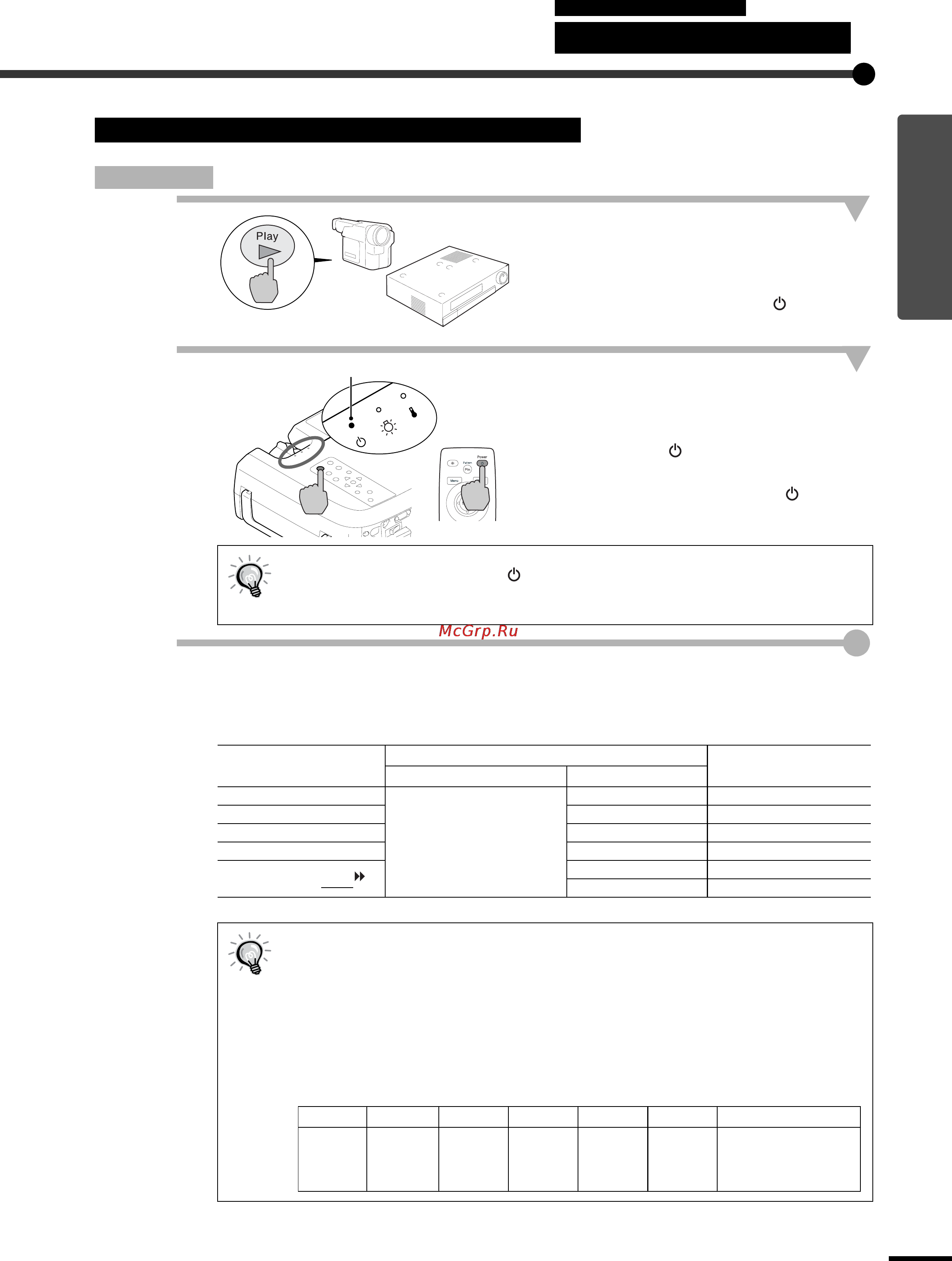

Epson EMP-TW100 [9/69] Включение питания и проецирование изображений

Если к проектору подключен портативный компьютер или компьютер с жк монитором то изображения не смогут просто так проецироваться после организации всех соединений проверьте что компьютер настроен на выдачу сигнала наружу в следующей таблице приведены примеры того как можно переключать настройки для вывода сигнала за более подробной информацией нужно обратиться к тому разделу документации по вашему компьютеру который озаглавлен примерно так выдача сигнала наружу подключение внешнего монитора или аналогично 9

Если к проектору подключен только один источник сигнала то сигналы от этого источника будут проецироваться автоматически и не потребуется нажимать одну из кнопок перечисленных в предыдущей таблице 9

Если сообщение no signal нет сигнала не исчезнет то снова проверьте все соединения 9

Кнопки панели управления проектора и пульта дистанционного управления не могут работать пока световой индикатор мигает зеленым светом подождите пока он не станет гореть непрерывно в зависимости от установок меню на экране может появиться сообщение no signal нет сигнала стр 30 9

Основные операции 9

Процедура 9

Выключение проектора 10

Выключите питание источников сигналов подключенных к проектору 10

Если вы длительное время не будете использовать проектор то нужно выключить главный выключатель питания расположенный в задней части проектора 10

Нажмите кнопку power питание на панели управления проектора или на пульте дистанционного управления 10

Процедура 10

Убедитесь что световой индикатор горит оранжевым светом 10

Задвиньте регулируемые передние ножки проектора если они были выдвинуты 11

Наденьте крышку на объектив 11

Основные операции 11

Для регулировки размеров изображения поворачивайте кольцо трансфокатора зум 12

Настройка изображения на экране 12

Настройка размера изображения 12

Настройка угла изображения 12

Процедура 12

Когда проектор расположен под углом к экрану то в изображении на экране появляются так называемые трапецеидальные искажения эти искажения можно устранить с помощью функции коррекции трапецеидальных искажений а также путем изменения вертикального угла проецирования в пределах примерно 15 13

Коррекция трапецеидальных искажений 13

Основные операции 13

Процедура 13

Вывод тестовой таблицы 14

Выбор режима цветности 15

Настройка качества изображения 15

Основные операции 15

Процедура 15

Установку режима цветности можно также менять с помощью пункта color mode режим цвет ности в меню video видео стр 25 27 15

Фокусировка изображения на экране 15

Цветовая темп 15

Normal нормальный squeeze сжатый zoom зум through сквозной сквозной со сжатием 16

Выбор соотношения сторон изображения 16

Для aspect ratio соотношение сторон проецируемых изображений можно выбирать из пяти следующих установок однако возможность выбора соотношения сторон существенно зависит от входного сигнала 16

Подробная информация о соотношении сторон приведена ниже 16

При каждом изменении соотношения сторон текущая установка будет показываться на экране 16

Процедура 16

Режим normal нормальный 16

Основные операции 17

Режим squeeze through сквозной со сжатием 17

Режим squeeze сжатый 17

Режим through сквозной 17

Режим zoom зум 17

Автоматическая настройка компьютерных изображений 18

Во время выполнения настройки экран будет черным 18

Когда проецируется изображение из компьютера нужно на пульте дистанционного управления нажать кнопку auto автоматически 18

Процедура 18

Эта функция позволяет вам наиболее оптимально настраивать компьютерные изображения автоматическая настройка включает регулировки по следующим параметрам tracking трекинг display position позиция вывода и synchronization sync синхронизация 18

В этой главе описаны функции для улучшения проецирования и использования меню установок окружения 19

Использование меню функций 24 19

Расширенные операции 19

Функции для улучшения проецирования 18 19

Adjusts the hues of light shades to the desired level 20

В этом разделе описываются различные полезные функции которые можно использовать для улучшения проецирования 20

Вывод и работа с полными меню 20

Главное меню подменю 20

Использование меню установок окружения 20

Настраивает уровни светлых областей 20

Настраивает уровни темных областей 20

Настройка цвета 20

Появится меню установок окружения полное меню состоит из главного меню и подменю на экране будут появляться подменю соответствующие выбранному в данный момент пункту главного меню показан желтым цветом 20

При использовании панели управления проектора для этого нужно нажимать на кнопки и при использовании пульта дистанционного управления нужно нажимать на верхнюю или нижнюю часть кнопки select выбор 20

Проектор пульт дистанционного управления 20

Регулировка уровня белого 20

Регулировка уровня черного 20

Стр 21 20

Функции для улучшения проецирования 20

Аналогично задайте другие пункты 21

Выберите пункт задаваемый в подменю 21

Выберите пункт меню 21

Выйдите из экрана меню 21

Подтвердите выбор 21

Расширенные операции 21

Аналогично задайте другие пункты 22

Выберите значение установки 22

Выберите пункт который нужно изменить 22

Вывод и работа со строчным меню 22

Выйдите из экрана меню 22

На панели управления проектора или на пульте дистанционного управления нажмите кнопку select выбор 22

Процедура 22

Использование меню установок окружения запоминание 23

Настройка цвета 23

Описание функций 23

Расширенные операции 23

Регулировка уровня белого 23

Регулировка уровня черного 23

Black level уровень черного white level уровень белого sharpness резкость color цвет tint оттенок color mode режим цветности color adjustment настройка цвета 24

Progressive прогрессивная motion detect определение движения noise reduction уменьшение помех setup level уровень настройки 24

Проектор пульт дистанционного управления 24

Процедура 24

Сохранение и вызов из памяти установок качества изображения 24

Сохранение установок 24

Это то соотношение сторон которое выбирается с помощью кнопки aspect соотношение на панели управления проектора или на пульте дистанционного управления 24

Вызов сохраненных установок качества изображения 25

Процедура 25

Расширенные операции 25

Главное меню подменю 26

Использование меню функций 26

Меню установок окружения можно использовать для задания различных настроек и регулировок для задания установок окружения можно использовать два типа меню полные меню и строчные меню в этом разделе дано описание всех функций которые доступны в меню установок окружения причем в качестве примеров используются полные меню все меню имеют иерархическую структуру в которой главное меню подразделяется на несколько подменю за более подробной информацией по использованию этих меню обратитесь к разделу использование меню установок окружения стр 18 26

Video inputa ycbcr ypbpr inputb ycbcr ypbpr s video video 27

Меню video видео 27

Расширенные операции 27

Главное меню подменю функции значение по умолчанию 28

Использование меню функций 28

Позволяет вам сохранить настроенные установки изображений и вызывать их путем нажатия соответствующих кнопок пульта дистанционного управления изображения будут проецироваться в соответствии со значениями вызванных установок стр 22 28

Установка color temp стр 21 28

Установка rgb режим раздельной настройки 28

Computer d rgb a rgb dvi i inputb a rgb 29

Главное меню подменю функции значение по умолчанию 29

Расширенные операции 29

Главное меню подменю функции значение по умолчанию 30

Использование меню функций 30

Позволяет вам сохранить настроенные установки изображений и вызывать их путем нажатия соответствующих кнопок пульта дистанционного управления изображения будут проецироваться в соответствии со значениями вызванных установок стр 22 30

Установка color temp стр 21 30

Установка rgb режим раздельной настройки 30

Меню advanced расширенное 31

Подменю функции 31

Расширенные операции 31

Главное меню подменю функции 32

Использование меню функций 32

Меню setting установка 32

Подменю функции 32

Video inputa ycbcr ypbpr inputb ycbcr ypbpr s video video 33

Главное меню подменю функции 33

Меню about об источнике 33

Расширенные операции 33

Computer d rgb a rgb dvi i inputb a rgb 34

Компьютер 34

Меню reset all сбросить все 34

Поиск и устранение неисправностей 35

Выберите пункт меню 36

Использование справки 36

Нажмите кнопку help на пульте дистанционного управления или на панели управления проектора 36

Повторите действия на шагах 2 и 3 чтобы пройти через меню к уточняющим пунктам 36

Подтверждение выбора 36

Процедура 36

В приведенной ниже таблице показаны значения индикаторов и рассказано какие на проблемы они указывают 37

Когда возникли проблемы 37

Неисправностей 37

Когда возникли проблемы 38

Состояние индикаторов 38

Состояние проектора проблема и решение см стр 38

Указания по безопасности общие условия гаранти 38

Kогда индикаторы не помогают 39

Если возникла какая либо из следующих проблем и световые индикаторы не предлагают решение то обратитесь к страницам относящимся к соответствующей проблеме 39

На экране нет изображений плохое качество изображения выводится только часть изображения большая меньшая неправильные цвета изображения изображения кажутся темными изображения имеют зеленый оттенок пульт дистанционного управления не работает питание не выключается 39

Нет изображения ничего не появляется 39

Стр 37 стр 38 стр 39 стр 40 стр 40 стр 41 стр 41 стр 41 стр 42 39

Kогда индикаторы не помогают 40

Включено ли питание компьютера или источника видео 40

Выбран правильный порт для входного изображения 40

Если к проектору подключен портативный компьютер или компьютер с жк экраном то необходимо выводить сигналы изображений на проектор а не на экран 40

Нет изображения выведены сообщения 40

Проверьте режим который должен соответствовать частоте сигналов изображений получаемых от компьютера 40

Соответствует ли установка входного сигнала подключенному источнику 40

Состояние 40

Возможно что неправильно выдвинуты регулируемые передние ножки и угол проецирования слишком большой 41

Луч из проектора перпендикулярен плоскости экрана 41

Не загрязнился ли объектив 41

Не используется ли удлинительный кабель 41

Нет ли на объективе конденсата 41

Плохое качество изображения не в фокусе или искажено 41

Правильно ли выбрано разрешение при подключении компьютера 41

Правильно ли выбрано расстояние от проектора до экрана 41

Правильно ли настроен фокус 41

Правильно ли настроены synchronization синхронизация tracking трекинг и позиция проецирования при подключении компьютера 41

Правильно ли подключены кабели 41

Соответствует ли установка входного сигнала подключенному источнику 41

Состояние 41

Kогда индикаторы не помогают 42

Измените разрешение для портативного компьютера или для компьютера с жк экраном 42

Изображение слишком большое видна только часть изображения изображение слишком маленькое 42

Не был ли компьютер настроен на сдвоенный вывод 42

Не пора ли менять лампу 42

Неправильные цвета изображения 42

Правильно ли выбрано разрешение 42

Правильно ли настроен contrast контраст изображения 42

Правильно ли настроена установка position позиция 42

Правильно ли настроена цветопередача изображения 42

Правильно ли настроены интенсивность цвета и оттенок 42

Правильно ли подключены кабели 42

Соответствует ли установка входного сигнала подключенному источнику 42

Состояние 42

Батарейки вставлены правильно 43

Батарейки сели 43

Есть ли батарейки в пульте дистанционного управления 43

Изображение выглядит темным 43

Изображение имеет зеленый оттенок 43

Не попадает ли в область приема сигнала от пульта дистанционного управления прямой солнечный свет или свет от люминесцентной лампы 43

Не пора ли менять лампу 43

Не работает пульт дистанционного управления 43

Не слишком ли велико расстояние между пультом дистанционного управления и проектором 43

Пульт дистанционного управления направлен под правильным углом 43

Соответствуют ли установки для входных сигналов компонентного видео сигналам от подключенного устройства 43

Состояние 43

Kогда индикаторы не помогают 44

Индикатор остается оранжевым 44

Охлаждающий вентилятор еще работает 44

Питание не выключается после нажатия кнопки power питание 44

Состояние 44

Глоссарий 61 45

Дополнительные принадлежности 1 45

Названия и функции компонентов проектора 57 45

Обслуживание 46 45

Общий вид проектора 56 45

Предметный указатель 64 45

Приложения 45

Спецификации 54 45

Список поддерживаемых разрешений сигналов 52 45

Обслуживание 46

Чистка 46

Чистка воздушного фильтра 46

Чистка корпуса проектора 46

Чистка объектива 46

Время замены лампы 47

Замена расходных материалов 47

Приложения 47

Замена лампы 48

Процедура 48

Приложения 49

Процедура 49

Сброс времени работы лампы 49

Замена воздушного фильтра 50

Процедура 50

Дополнительные принадлежности 51

При необходимости вы можете приобрести следующие дополнительные принадлежности список дополнительных принадлежностей приведен на февраль 2002 г информация о принадлежностях может меняться без уведомления 51

Приложения 51

Aspect 52

Normal норм по умолчанию 52

Squeeze through сквозной со сжатием 52

Squeeze сжатие 52

Through сквозной 52

Zoom зум 52

Композитное видео вход s video 52

Компонентный видеовход 52

Сигнал разрешение 52

Список поддерживаемых разрешений сигналов 52

Вход rgb 53

Обозначает разрешение которое совместимо как с аналоговыми так и с цифровыми форматами 1 подключение невозможно если у оборудования нет выходного порта vgа 53

Приложения 53

Вес 54

Габаритные размеры 54

Источник питания 54

Лампа источник света 54

Метод проецирования 54

Метод управления 54

Название изделия 54

Размер панели 54

Разрешение 54

Разъемы 54

Регулировка зума 54

Спецификации 54

Срок службы изделия 5 лет 54

Температура работы 54

Температура хранения 54

Фокусировка 54

Приложения 55

Общий вид проектора 56

Вид спереди сверху 57

Названия и функции компонентов проектора 57

Приложения 57

Pattern button стр 12 58

Power button стр 6 58

Кнопка aspect соотношение сторон стр 14 58

Кнопка colortune настройка цветности стр 13 58

Кнопка esc стр 19 34 58

Кнопка help стр 34 58

Кнопка menu меню стр 18 58

Кнопка select выбор стр 18 20 34 58

Кнопка shift стр 11 58

Кнопка source источник стр 7 58

Кнопки keystone трапецеидальность стр 11 58

Кнопки и стр 20 58

Названия и функции компонентов проектора 58

Панель управления 58

Вид сзади 59

Вид снизу 59

Отверстия для фиксирующих винтов для потолочного крепления 4 точки стр 51 56 59

Приложения 59

Названия и функции компонентов проектора 60

Пульт дистанционного управления 60

Руководство по установк 60

Глоссарий 61

Ниже приведено объяснение некоторых терминов использованных в данном руководстве которые могут быть вам незнакомы или которые не были объяснены в самом тексте более подробную информацию вы можете получить обратившись к имеющимся в продаже публикациям 61

Приложения 61

Gain усиление 62

Gamma гамма 62

Hdtv твч 62

Interlaced чересстрочная развертка 62

Offset смещение 62

Refresh rate частота регенерации 62

S video images изображения s video 62

Security lock 62

Security lock замок для защиты от кражи 62

Synchronization sync синхронизация 62

Three dimensional y c separation трехмерное разделение сигналов y c 62

Tracking трекинг 62

Аббревиатура для high definition television телевидение высокой четкости этот термин применяется к системам удовлетворяющим следующим параметрам 62

Названия и функции компонентов проектора 62

Регулировка небольших изменений в цвете происходящих из за таких факторов как различия в аппаратуре для проецирования изображений gain настраивает окраску в светах раздельно для каждого цвета r g и b 62

Регулировка небольших изменений в цвете происходящих из за таких факторов как различия в аппаратуре для проецирования изображений gamma настраивает окраску в средних тонах раздельно для каждого цвета r g и b 62

Несущий сигнал который содержится в цветной полосе сигнала используемого в передаче в телевидении высокой четкости hdtv название пришло от сигналов y яркость и pbpr разность цветов 63

Приложения 63

Общие термины 64

Предметный указатель 64

Приложения 65

Предметный указатель 66

Вид изделия проектор 67

Декларация соответствия 67

Модель emp tw 100 67

Согласно нормам 47cfr части 2 и 15 для 67

Торговая марка epson 67

Заявление соответствия правилам fcc для пользователей соединенных штатов америки 68

Предупреждение 68

Epson EMP-TW100 [9/69] Включение питания и проецирование изображений

Содержание

Похожие устройства
