11
Основные операции

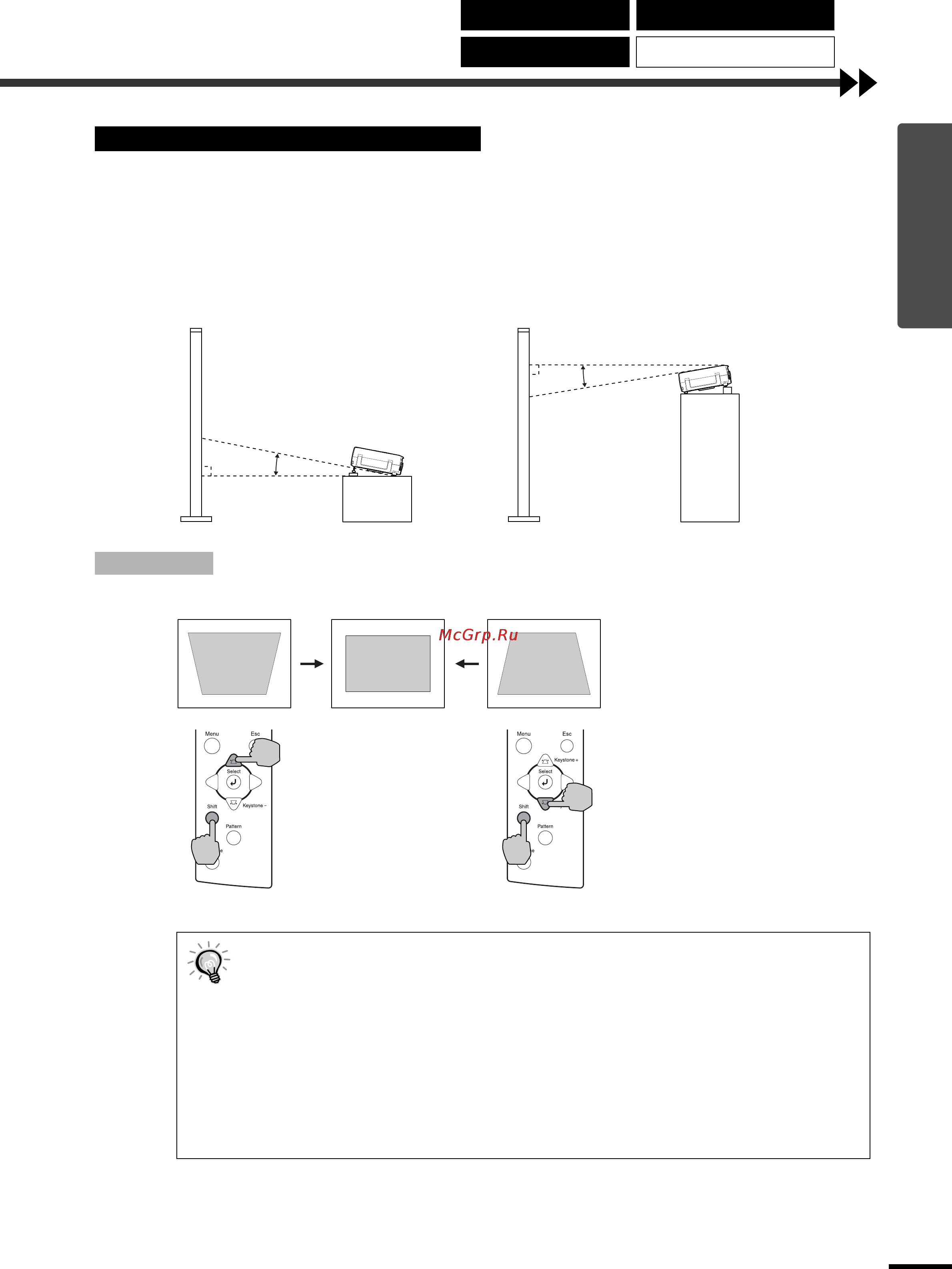

Когда проектор расположен под углом к экрану, то в изображении на экране появляются
так называемые "трапецеидальные искажения".
Эти искажения можно устранить с помощью функции коррекции трапецеидальных
искажений, а также путем изменения вертикального угла проецирования в пределах
примерно 15°.
Процедура
Коррекция трапецеидальных искажений
•
При выполнении коррекции трапецеидальных искажений изображение уменьшается.
•
Установки для коррекции трапецеидальных искажений запоминаются. Если вы измените
расположение проектора или угол проецирования, то, возможно, что вам придется снова
провести коррекцию трапецеидальных искажений.
•
Если после коррекции трапецеидальных искажений изображения стали неровными, то нужно
уменьшить значение "Sharpness" (Резкость) (стр. 25, 27).
•
Коррекцию трапецеидальности можно также выполнить с помощью меню установок окружения
проектора (стр. 30).
•
Если при выполнении коррекции трапецеидальных искажений значение индикатора коррекции,
отображаемое на экране, перестанет изменяться, то это означает, что вы вышли за границы
возможной коррекции трапецеидальности. В этом случае нужно проверить, правильно ли
установлен проектор, т.е. находится ли угол проецирования в допустимых пределах.
Примерно на 15° выше
Примерно на 15° ниже
15°
15°
Удерживая в нажатом
положении кнопку [Shift] на
панели управления проектора,
нажимайте кнопку [Keystone +]
или [Keystone &].
Проектор Проектор
Настройка размера
изображения
Коррекция трапецеидальных
искажений
Настройка угла
изображения
Вывод тестовой таблицы
