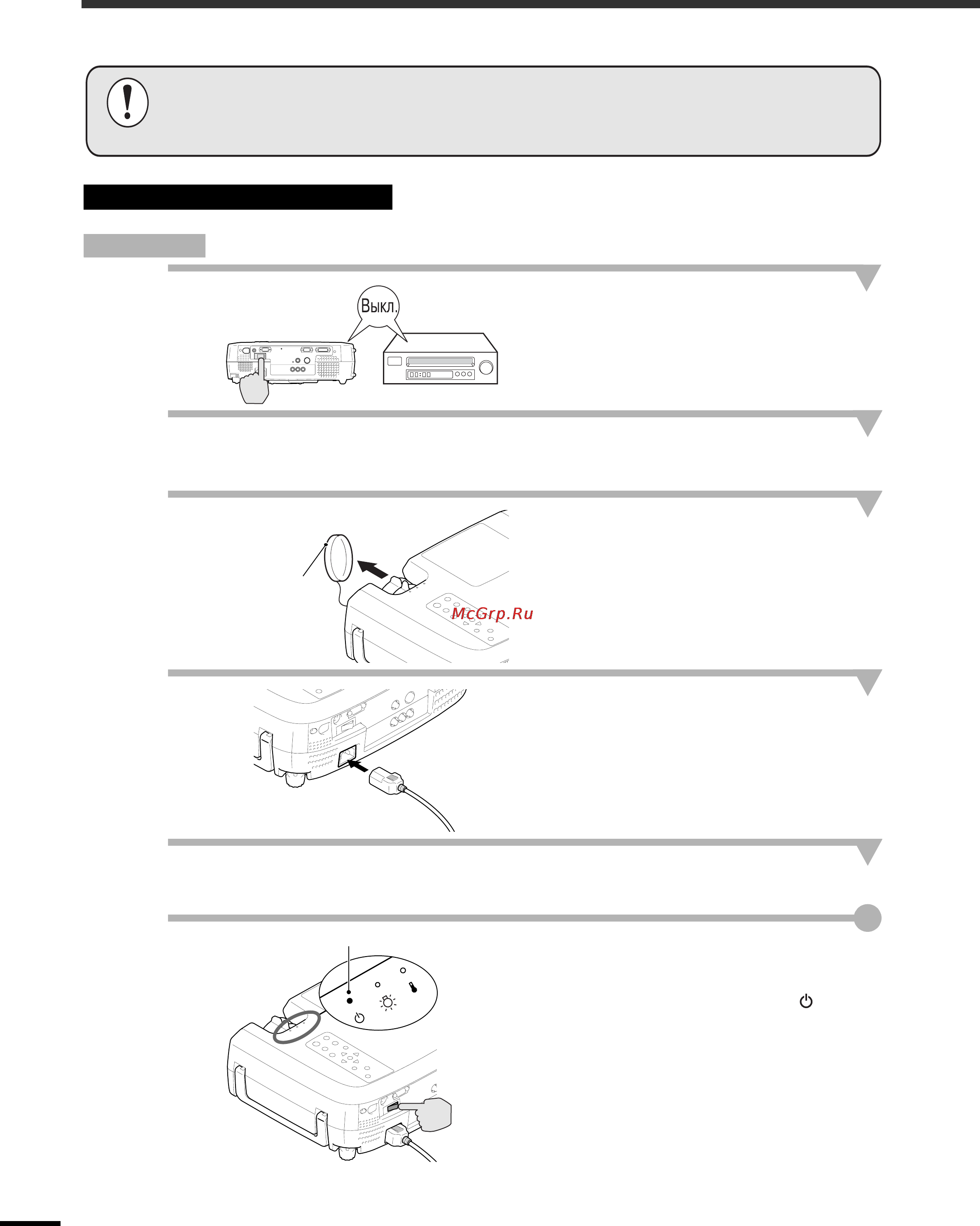

Включение проектора
В этом разделе описана процедура действий от включения проектора до проецирования изображений.
Процедура
1
Убедитесь, что питание проектора и
всех подключенных к нему устройств
выключено.
2
Подключите к проектору источник
видео или компьютер.
См. Руководство по установке.
3
Снимите крышку с объектива.
4
Подключите к проектору прилагаемый
сетевой кабель.
Обратите внимание на то, чтобы ориентация
разъема сетевого кабеля совпала с
ориентацией сетевого гнезда проектора,
после чего плотно вставьте разъем сетевого
кабеля в проектор.
5
Другой конец сетевого кабеля воткните
в заземленную электрическую розетку.
6
Включите главный выключатель
питания, расположенный в задней
.
Подождите, пока световой индикатор не
загорится оранжевым светом.
Подключение сетевого кабеля
Перед использованием проектора для проецирования изображений обязательно
ознакомьтесь с напечатанными отдельно
Указаниями по безопасности/Общими условиями
гарантии
и проверьте все моменты, которые следует учитывать.
Возьмитесь пальцами
за верхнюю часть
крышки объектива и
потяните, чтобы снять
крышку.
Горит оранжевым
панели проектора
