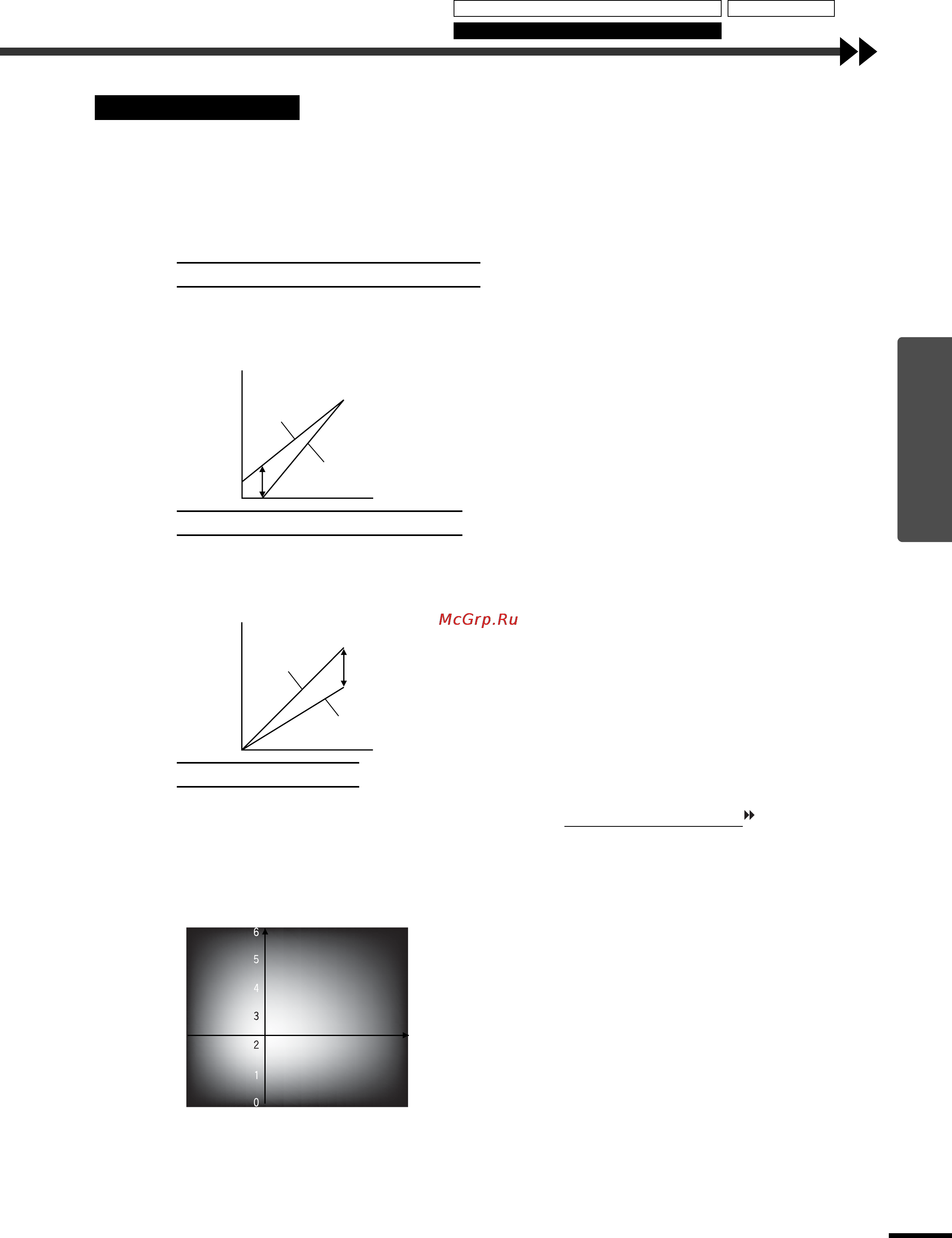

Расширенные операции
21
В этом разделе описаны обычно используемые функции.
Регулировки "Black Level" (Уровень черного) и "White Level" (Уровень белого)
представляют собой значения, которые начинают действовать еще до того, как сигналы
будут дискретизированы преобразователем аналог/код, и поэтому их надо регулировать,
чтобы привести их в соответствие со входным сигналом. Тогда не будет искажений. Для
настройки цвета и контраста нужно использовать "Color Adjustment" (Настройка цвета).
Эта регулировка настраивает яркость темных областей. Она позволяет вам настраивать
темные области, не оказывая при этом влияния на яркость светлых областей.
Для изменения установки нужно в меню "Video" (Видео) использовать пункт "Black Level"
(Уровень черного). (стр. 24)
При регулировке в сторону + увеличивается
светимость темных сцен и более отчетливо видны
разные тона, но контраст при этом уменьшается.
При регулировке в сторону ; яркость темных
участков уменьшается, и получаются изображения
с более высоким контрастом, но при этом
уменьшается разница в темных участках.
Эта регулировка настраивает яркость светлых областей. Она позволяет вам настраивать
светлые области, не оказывая при этом влияния на яркость темных областей.
Для изменения установки нужно в меню "Video" (Видео) использовать пункт "White Level"
(Уровень белого). (стр. 24)
При регулировке в сторону + увеличивается
светимость светлых сцен и повышается контраст,
но при этом уменьшается разница светлых тонов.
При регулировке в сторону ; разница светлых
тонов становится более различимой, но контраст
при этом уменьшается.
Настраивает цветовые тона светлых областей, позволяя получить желаемые тона.
В этой настройке есть режимы для регулирования Цветовой температуры
и режимы
раздельного регулирования установок каждого из цветов R/G/B (стр. 25, 27).
Установка цветовой температуры
Этот режим можно использовать для
регулирования цветовой температуры и телесных
тонов.
• Установка "Color Temp." (Цветовая температура)
позволяет настраивать светлые тона таким
образом, что их оттенки могут меняться в
диапазоне от красного до синего. При низкой
цветовой температуре увеличивается красная
составляющая и цветовые тона кажутся мягче. При
более высокой цветовой температуре
увеличивается синяя составляющая и цветовые
тона кажутся холоднее.
• Установка "Flesh Tone" (Телесный тон) настраивает
зеленую компоненту сигналов изображения. При
регулировке в сторону D зеленая компонента
уменьшается и цвета кажутся пурпурными. При
регулировке в сторону + зеленая компонента
увеличивается. Проводите настройку до тех пор,
пока не получите желаемые телесные тона.
Описание функций
Регулировка уровня черного
Регулировка уровня белого
Настройка цвета
Яркость
Когда
регулируется
в сторону +
Когда
регулируется
в сторону >
Входной сигнал
Яркость
Когда
регулируется в
сторону +
Когда
регулируется в
сторону >
Входной сигнал
Настройка телесного тона
Зеленый
БелыйКрасный
Синий
Пурпурный
Высокая
(10000К)
Низкая
(5000К)
Цветовая
температура
Использование меню установок окружения Запоминание
