Расширенные операции
19
3

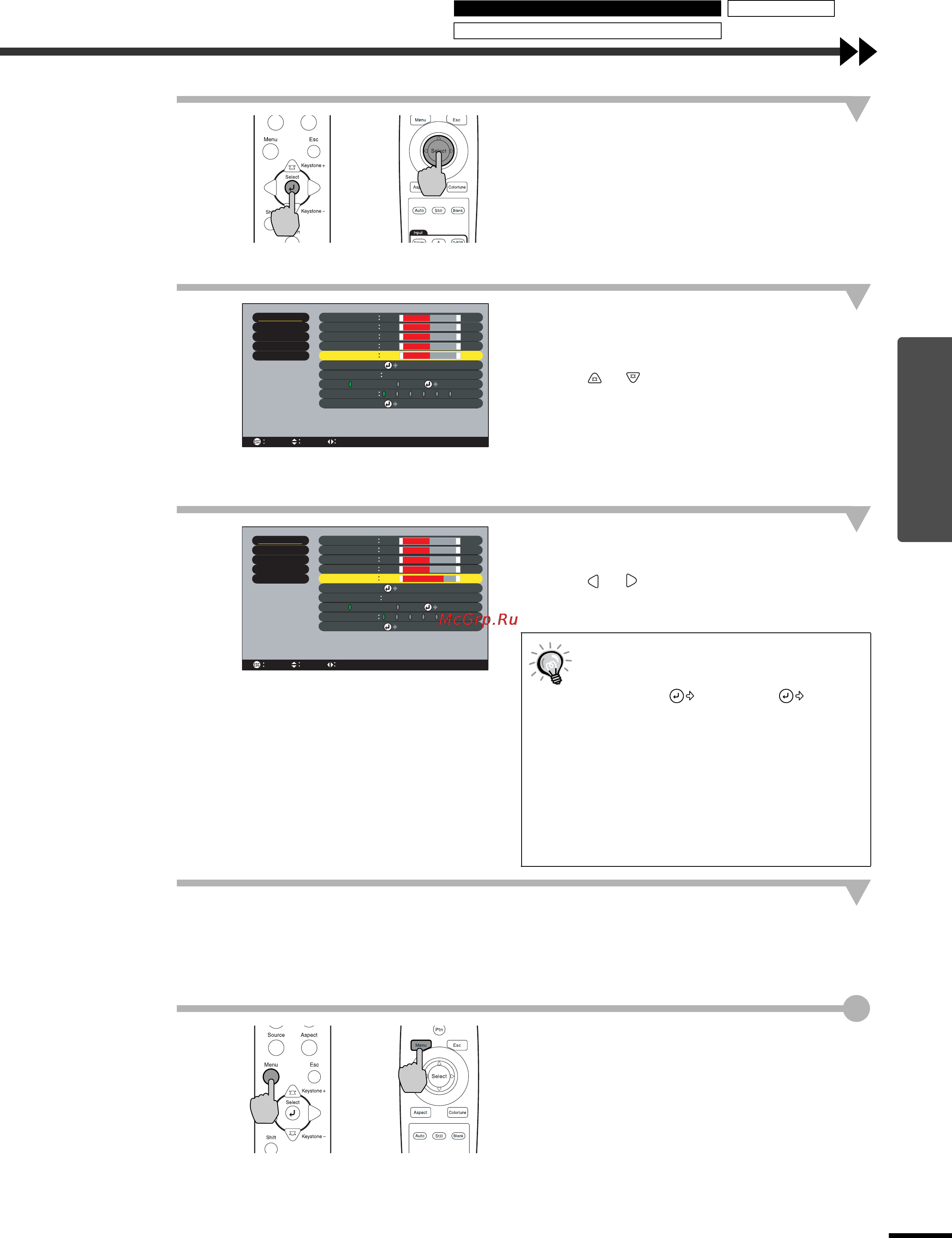

Выберите пункт меню.
Чтобы принять выбранный пункт, нажмите
кнопку [Select] (Выбор) на панели управления
проектора или на пульте дистанционного
управления.
Появится подменю, соответствующее
выбранному пункту главного меню
4
Выберите пункт, задаваемый в
подменю.
При использовании панели управления
проектора для этого нужно нажимать на
кнопки и .
При использовании пульта дистанционного
управления нужно нажимать на верхнюю или
нижнюю часть кнопки [Select] (Выбор).
Пункты, появляющиеся в меню "Video"
(Видео) и "About" (Об источнике) будут
разными для разных источников входного
сигнала.
5
Подтвердите выбор.
При использовании панели управления
проектора для этого нужно нажимать на
кнопки и .
При использовании пульта дистанционного
управления нужно нажимать на левую или
правую часть кнопки [Select] (Выбор).
6
Аналогично задайте другие пункты.
Повторите шаги со 2 по 5 для задания других
установок. Чтобы вернуться на предыдущий
уровень меню нужно нажимать на кнопку
[Esc] на панели управления проектора или на
пульте дистанционного управления.
7
Выйдите из экрана меню.
На панели управления проектора или на
пульте дистанционного управления нажмите
кнопку [Menu] (Меню).
•
Если выполняемая установка или пункт
подменю продолжаются на другом
уровне, то после названия пункта
появится " Enter" или " Select".
В этом случае нужно нажать кнопку
[Select] (Выбор) на панели управления
проектора или на пульте дистанционного
управления, чтобы в выведенном меню
задать значение установки.
•
За более подробной информацией по
установкам для каждого пункта
обратитесь к разделу об использовании
функций меню (стр. 24).
Проектор
Пульт дистанционного
управления
Memory
Black Level
White Level
0
Color Mode
Reset
Execute
+
-
0
+
-
1
2 3 4 5 6
Select
Video
Setting
Advanced
About
Reset All
Color
Tint
0
+
-
0
+
-
Sharpness
0
+
-
Color Adjustment
Adjust
Color Temp. RGB
Return
Select
Adjust
Memory
Color Mode
Reset
Execute
1
2 3 4 5 6
Select
Video
Setting
Advanced
About
Reset All
Black Level
White Level
0
+
-
0
+
-
Return
Select
Adjust
Color
Tint
0
+
-
0
+
-
Sharpness
3
+
-
Color Adjustment
Adjust
Color Temp. RGB
Проектор
Пульт дистанционного
управления
