3 Общие сведения о приводе Low Harmonic Drive
3.1.1 Принцип работы
Привод VLT Low Harmonic Drive — это преобразователь
частоты VLT High Power с интегрированным активным
фильтром. Активный фильтр — это устройство,
выполняющее активный контроль уровня
гармонических искажений и подающее
компенсационный гармонический ток в линию для
сглаживания гармоник.
Mains
380 to
500 VAC
Optional
RFI
Optional
Fuses
Optional
Manual
Disconnect
HI Reactor
L
m
L
m
L
m
L
ac
L
ac
L
ac
AC
Contactor
Relay 12
Control & AUX
Feedback
Relay 12
Control & AUX
Feedback
Soft-Charge
Converter
Side Filter
Power Stage
AF Current
Sensors
Capacitor
Current Sensors
Frequency converter
Main’s
3
3
3
CTs
NC
Relay
L
c
L
c
L
c
C
ef
C
ef
C
ef
R
ef
R
ef
R
ef
I
r
I
s
I
t
130bb406.10

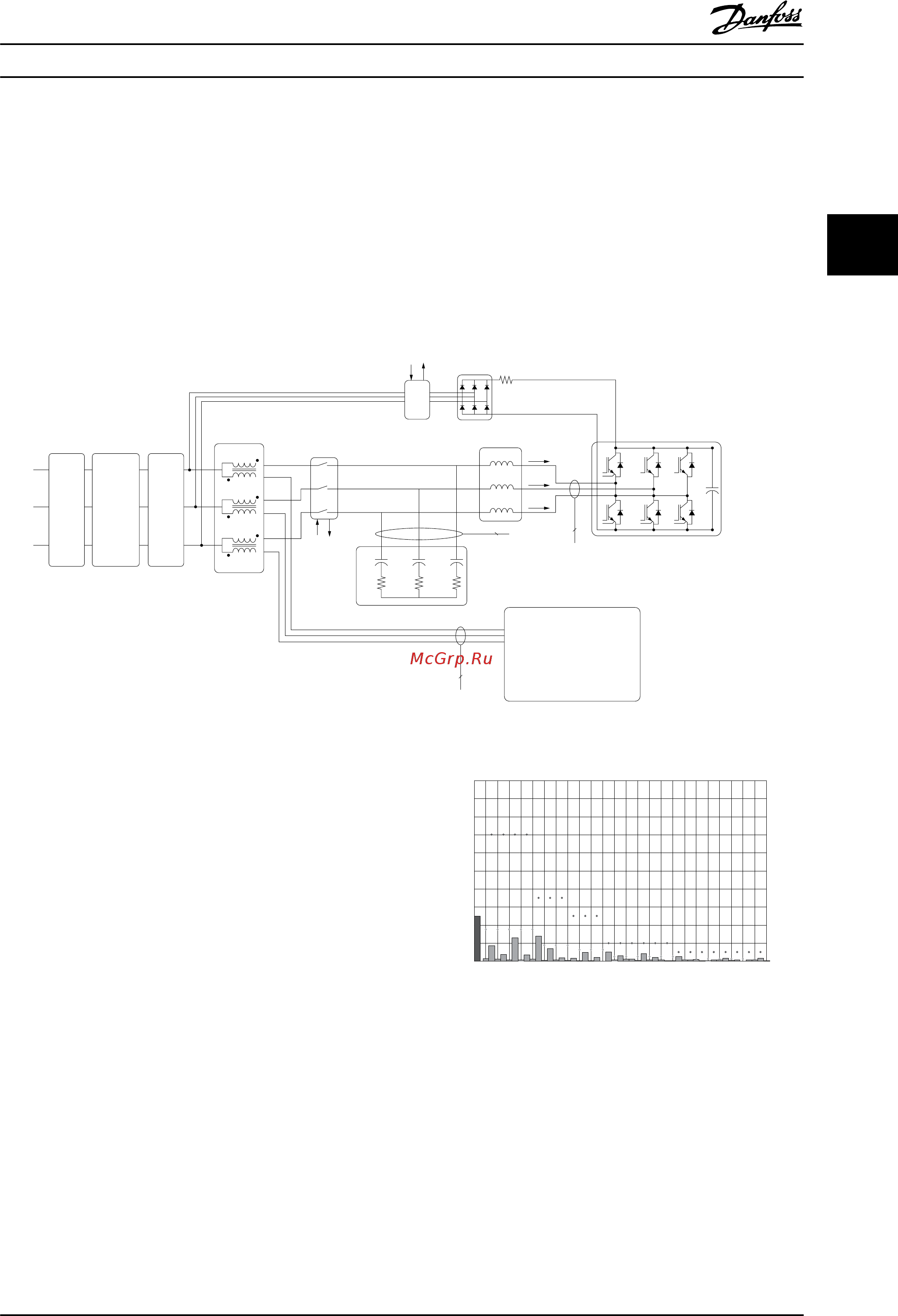

Рисунок 3.1 Общая схема привода Low Harmonic Drive
3.1.2 Соответствие IEEE519
Приводы Low harmonic drive предназначены для
обеспечения идеальной синусоидальной волны тока от
питающей сети с коэффициентом мощности, равным 1.
Если традиционные нелинейные нагрузки работают с
импульсными токами, привод low harmonic drive
компенсирует эти импульсы через параллельный
фильтр, что уменьшает воздействие на сеть питания.
Привод low harmonic drive соответствует самым строгим
стандартам гармоник, показатель общего
гармонического искажения тока THiD составляет менее
5 % при полной нагрузке с предварительным
искажением <3 % несбалансированной на 3 %
трехфазной сети. Устройство соответствует
рекомендациям IEEE519 для Isc/Il >20 как для четных,
так и для нечетных индивидуальных уровней гармоник.
Фильтровая часть приводов low harmonic drive
использует прогрессивную частоту коммутации, что
позволяет расширить диапазон частот и снижает
уровень индивидуальных гармоник выше 50-й.
0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50
0
3
4
5
6
7
8
9
10
[n]
I [%]
1
2
130BB448.10
Рисунок 3.2 Типичный спектр гармонических частот и
значение THD на сетевых клеммах привода
n = порядок гармоники
лимиты ⃟.....IEEE519 (Isc/IL>20) для индивидуальных
гармоник
Общие сведения о приводе Lo...
Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss 13
