2.1.5 Избегайте непреднамеренного
пуска
ВНИМАНИЕ!
Если преобразователь частоты подключен к сети,
двигатель можно запустить/остановить с помощью
цифровых команд, команд с шины, заданий или с LCP.
•
Отсоедините преобразователь частоты от сети,
если для обеспечения безопасности персонала
требуется защита от непреднамеренного пуска.
•
Чтобы избежать непреднамеренного пуска,
перед изменением параметров обязательно
нажмите кнопку [Off] (Выкл.).
•
Если сигнал на клемме 37 не отключен, то
неисправность электронного оборудования,
временная перегрузка, прерывание сетевого
электропитания или обрыв соединения с
двигателем могут привести к пуску
остановленного двигателя.
2.1.6 Монтаж системы безопасного
останова
Чтобы произвести монтаж системы останова категории
0 (EN60204) в соответствии с категорией безопасности
3 (EN954-1), действуйте следующим образом:
1. Перемычку между клеммой 37 и напряжением
24 В пост. тока следует удалить. Разрезать или
разорвать перемычку недостаточно. Удалите ее
полностью, чтобы исключить короткое
замыкание. См. перемычку на Рисунок 2.1.
2. Подсоедините клемму 37 к источнику
напряжения 24 В пост. тока с помощью
провода с защитой от короткого замыкания.
Источник напряжения 24 В пост. тока должен
быть таким, чтобы его нельзя было отключить
с помощью устройства прерывания цепи
(разъединителя) категории 3 по стандарту
EN954-1. Если устройство прерывания цепи и
преобразователь частоты размещаются на
одной и той же монтажной панели, вместо
экранированного кабеля можно использовать
неэкранированный.
37
12
130BT314.10

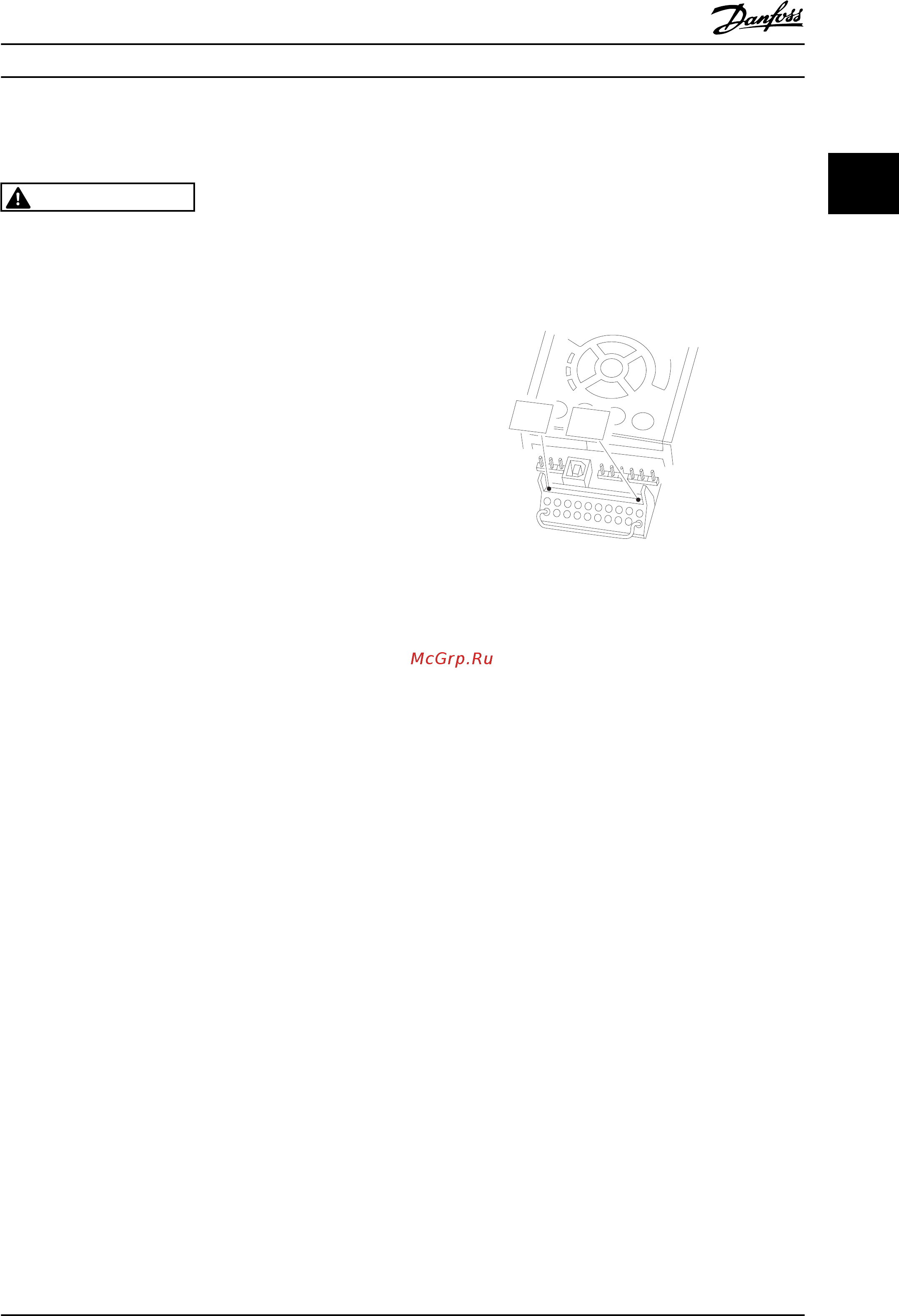

Рисунок 2.1 Перемычка между клеммой 37 и напряжением 24
В пост. тока
На Рисунок 2.2 показан останов категории 0 (EN
60204-1), отвечающий требованиям безопасности
категории 3 (EN 954-1). Прерывание цепи производится
контактом открывания дверцы. На рисунке также
показано, как подключить аппаратный останов выбегом,
не связанный с защитными средствами.
Техника безопасности
Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss 9
2 2
