4.3 Механический монтаж
Чтобы обеспечить достижение надлежащих результатов
без излишних трудозатрат во время монтажа,
необходимо тщательно подготовиться к механическому
монтажу преобразователя частоты. Сначала
внимательно просмотрите механические чертежи в
конце настоящей инструкции, чтобы ознакомиться с
требованиями в отношении пространственного
расположения.
4.3.1 Необходимый инструмент
Необходимый для механического монтажа инструмент:
•
Дрель со сверлом диаметром 10 или 12 мм
•
Рулетка
•
Отвертка
•
Ключ с соответствующими метрическими
головками (7–17 мм)
•
Удлинители для ключа
•
Пробойник листового металла для
кабелепроводов или кабельных уплотнений
•
Монтировка для подъема блока (стержень или
труба диаметром 25 мм (1 дюйм)),
рассчитанная на подъем не менее 1000 кг.
•
Кран или иной подъемник для установки блока
на свое место
•
Шестигранная отвертка T50
4.3.2 Общие соображения
Свободное пространство
Убедитесь в наличии свободного пространства над и
под преобразователем частоты, достаточного для
притока воздуха и подвода кабелей. Кроме того,
необходимо предусмотреть достаточно места перед
блоком для открывания дверцы панели.
68.1
[2.7]
577.4
[22.7]
398.2
[15.7]
574.2
[22.6]
130BC165.10

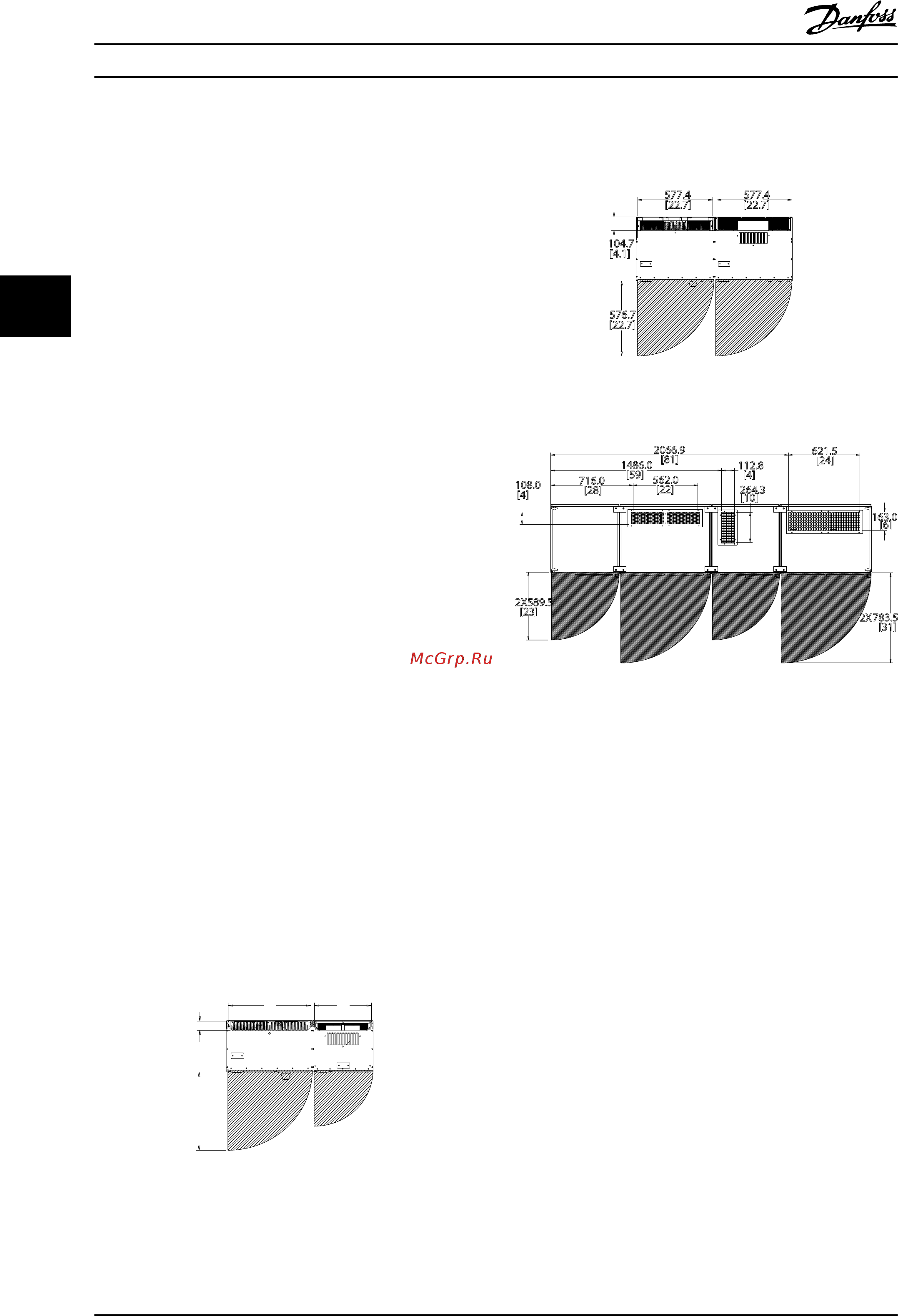

Рисунок 4.10 Пространство перед корпусом IP21/IP54,
типоразмер D13.
576.7
[22.7]
104.7
[4.1]
577.4
[22.7]
577.4
[22.7]
130BC169.10
Рисунок 4.11 Пространство перед корпусом IP21/IP54,
типоразмер E9
562.0
[22]
108.0
[4]
163.0
[6]
2X589.5
[23]
2X
783.5
[31]
112.8
[4]
264.3
[10]
1486.0
[59]
716.0
[28]
621.5
[24]
2066.9
[81]
130BC172.10
Рисунок 4.12 Пространство перед корпусом IP21/IP54,
типоразмер F18
Доступ к проводам
Убедитесь в достаточности пространства для доступа к
кабелям с возможностью их изгибания.
ПРИМЕЧАНИЕ
Все кабельные наконечники/муфты должны быть
установлены в пределах ширины ламели концевой
шины.
Монтаж Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
20 MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss
44
