Danfoss VLT Automation Drive FC-301P37KT2 [51/177] Примечание
![Danfoss VLT Automation Drive FC-302P1K5T5 [51/177] Примечание](/views2/1559994/page51/bg33.png)

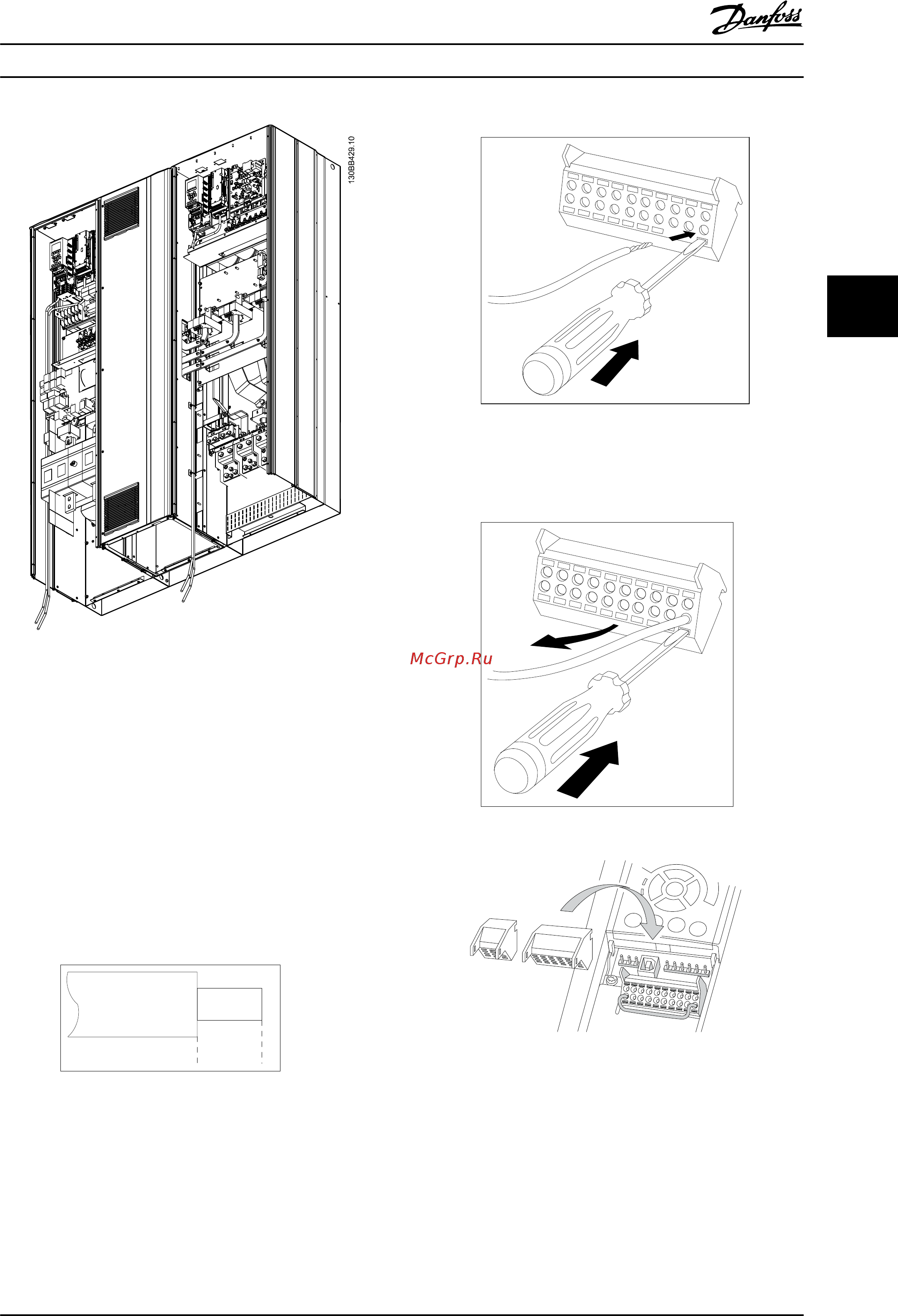

Рисунок 4.39 Схема подключения проводки платы управления
E9
4.6.21 Доступ к клеммам управления
Все клеммы кабелей управления расположены под
панелью LCP (как фильтра, так и преобразователя
частоты). Доступ к ним осуществляется через дверцу
блока.
4.6.22 Электрический монтаж, Клеммы
управления
Для подключения провода к клемме:
1. Зачистите изоляцию на длину 9–10 мм.
130BA150.10
9 - 10 mm
(0.37 in)
2.
Вставьте отвертку
1)
в квадратное отверстие.
3. Вставьте провод в соседнее круглое отверстие.
130BT312.10
4. Выньте отвертку. Теперь провод закреплен в
клемме.
Чтобы извлечь провод из клеммы:
1.
Вставьте отвертку
1)
в квадратное отверстие.
2. Вытяните провод.
130BT311.10
1)
Не более 0,4 x 2,5 мм
130BT306.10
4.7
Примеры подключения для
управления двигателем при помощи
источника внешнего сигнала
ПРИМЕЧАНИЕ
Следующие примеры относятся только к плате
управления преобразователя частоты (правая панель
LCP), но не фильтра.
Монтаж Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss 51
4 4
