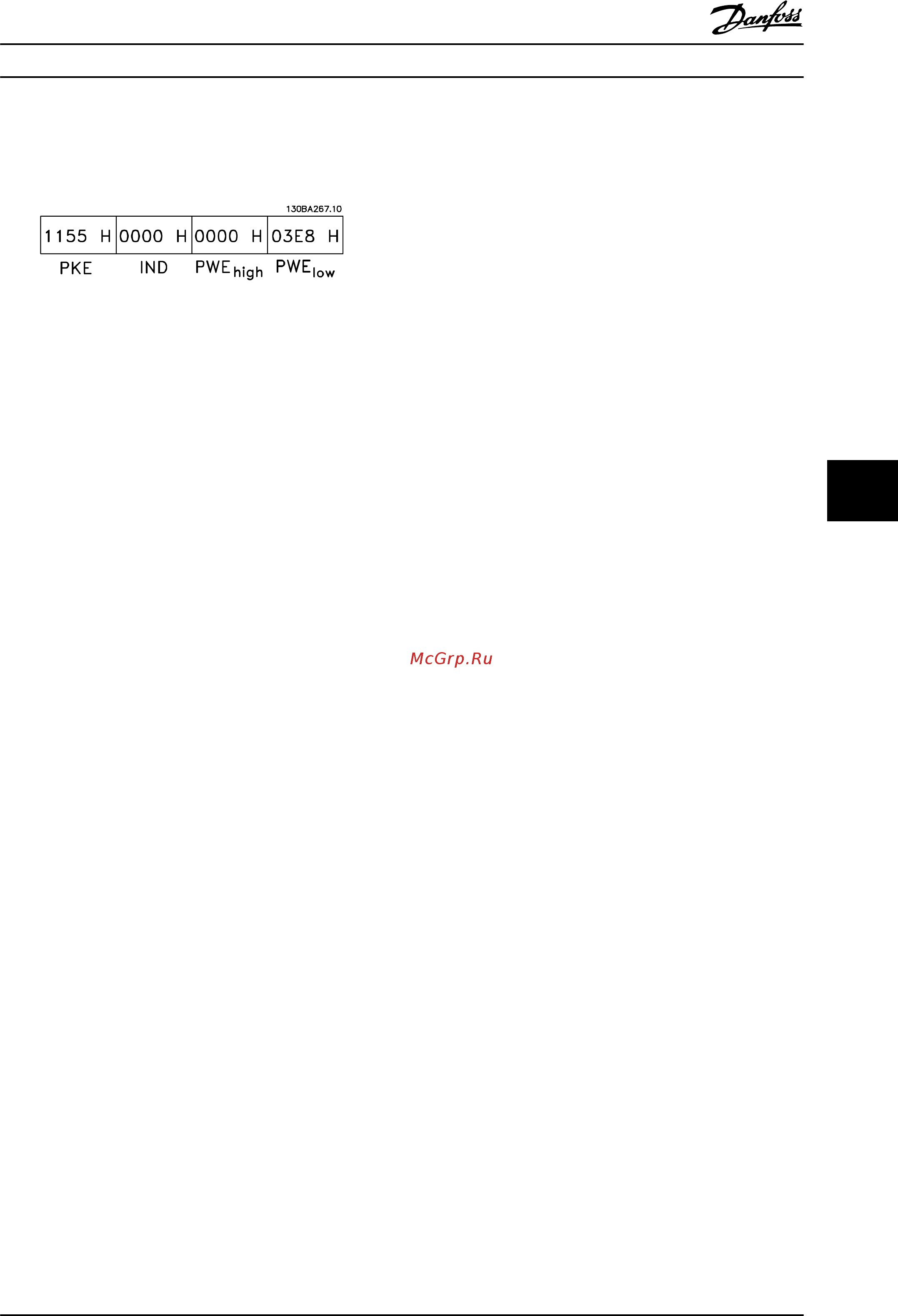

Если значение 3-41 Ramp 1 Ramp Up Time равно 10
секундам, ответ от подчиненного устройства главному
будет иметь вид:
3E8 16-ричн. соответствует десятичному числу 1000.
Индекс преобразования для 3-41 Ramp 1 Ramp Up Time
— 2, то есть 0,01.
3-41 Ramp 1 Ramp Up Time относится к типу Без знака 32.
7.5 Доступ к параметрам
7.5.1 Операции с параметрами
Номер параметра (PNU) переносится из адреса
регистра, содержащегося в читаемом или записываемом
сообщении Modbus. Номер параметра передается в
сообщение Modbus как ДЕСЯТИЧНОЕ ЧИСЛО, равное 10
x номер параметра.
7.5.2 Хранение данных
Десятичное значение параметра Катушка 65 определяет,
куда будут записываться данные: в ЭСППЗУ и в ОЗУ
(катушка 65 = 1) или только в ОЗУ (катушка 65 = 0).
7.5.3 IND (индекс)
Индекс массива устанавливается в регистре временного
хранения 9 при вызове параметров массива.
7.5.4 Текстовые блоки
Параметры, сохраняемые в виде текстовых строк,
вызываются таким же образом, как и прочие
параметры. Максимальный размер текстового блока —
20 символов. Если запрос на считывание параметра
предназначен для большего числа символов, чем
хранит параметр, ответ укорачивается. Если запрос на
считывание параметра предназначен для меньшего
числа символов, чем хранит параметр, свободное
пространство ответа заполняется.
7.5.5 Коэффициент преобразования
Различные атрибуты каждого параметра представлены в
разделе, где описываются заводские установки.
Поскольку значение параметра можно пересылать
только как целое число, для пересылки дробной части
числа после десятичной запятой следует использовать
коэффициент преобразования.
7.5.6 Значения параметров
Стандартные типы данных
Стандартными типами данных являются int16, int32,
uint8, uint16 и uint32. Они хранятся как регистры 4x
(40001–4FFFF). Чтение параметров производится с
помощью функции 03 16-ричн. «Считать с регистров
временного хранения». Запись параметров
осуществляется с помощью функции 6 16-ричн. «Задать
значение одного регистра» для одного регистра (16
битов) и функции 10 16-ричн. «Установить значения
нескольких регистров» для двух регистров (32 бита).
Диапазон считываемых размеров: от 1 регистра (16
битов) до 10 регистров (20 символов).
Нестандартные типы данных
Нестандартные типы данных — текстовые строки; они
хранятся как регистры 4x (40001–4FFFF). Параметры
считываются с помощью функции 03 16-ричн. «Считать
регистры временного хранения» и записываются с
помощью функции 10 16-ричн. «Задать значения
нескольких регистров». Диапазон считываемых
размеров: от 1 регистра (2 символа) до 10 регистров (20
символов).
Монтаж и настройка RS-485
Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss 145
7 7
