4 Монтаж
4.1 С чего начинать
В настоящей главе рассматривается механический
монтаж и электрический монтаж цепей, которые
подсоединяются к клеммам питания и клеммам платы
управления.
Электрический монтаж дополнительных устройств
описан в соответствующей инструкции по эксплуатации
и в руководствах по проектированию.
Преобразователь частоты можно быстро установить с
соблюдением требований ЭМС, выполнив операции,
описанные ниже.
ВНИМАНИЕ!
Прежде чем приступать к монтажу блока, прочитайте
указания по технике безопасности.
Отказ следовать рекомендациям может привести к
летальному исходу или серьезным травмам.
Механический монтаж
•
Механический монтаж
Электрический монтаж
•
Подключение к сети и защитное заземление
•
Подключение двигателя и кабелей
•
Предохранители и автоматические
выключатели
•
Клеммы управления — кабели
Быстрая настройка
•
Панель местного управления (LCP)
преобразователя частоты
•
Панель местного управления фильтра
•
Автоматическая адаптация двигателя (ААД)
•
Программирование
Типоразмер зависит от типа корпуса, диапазона
мощности и напряжения сети
M
3
96 97 9998
37
91 92 93
12
L1
W PEVU
F1
L2
L3
PE
130BA015.13
1
18
81 82
R+R-
95
55
50
53
27
88
89
DC- DC+
L1 L2 PEL3

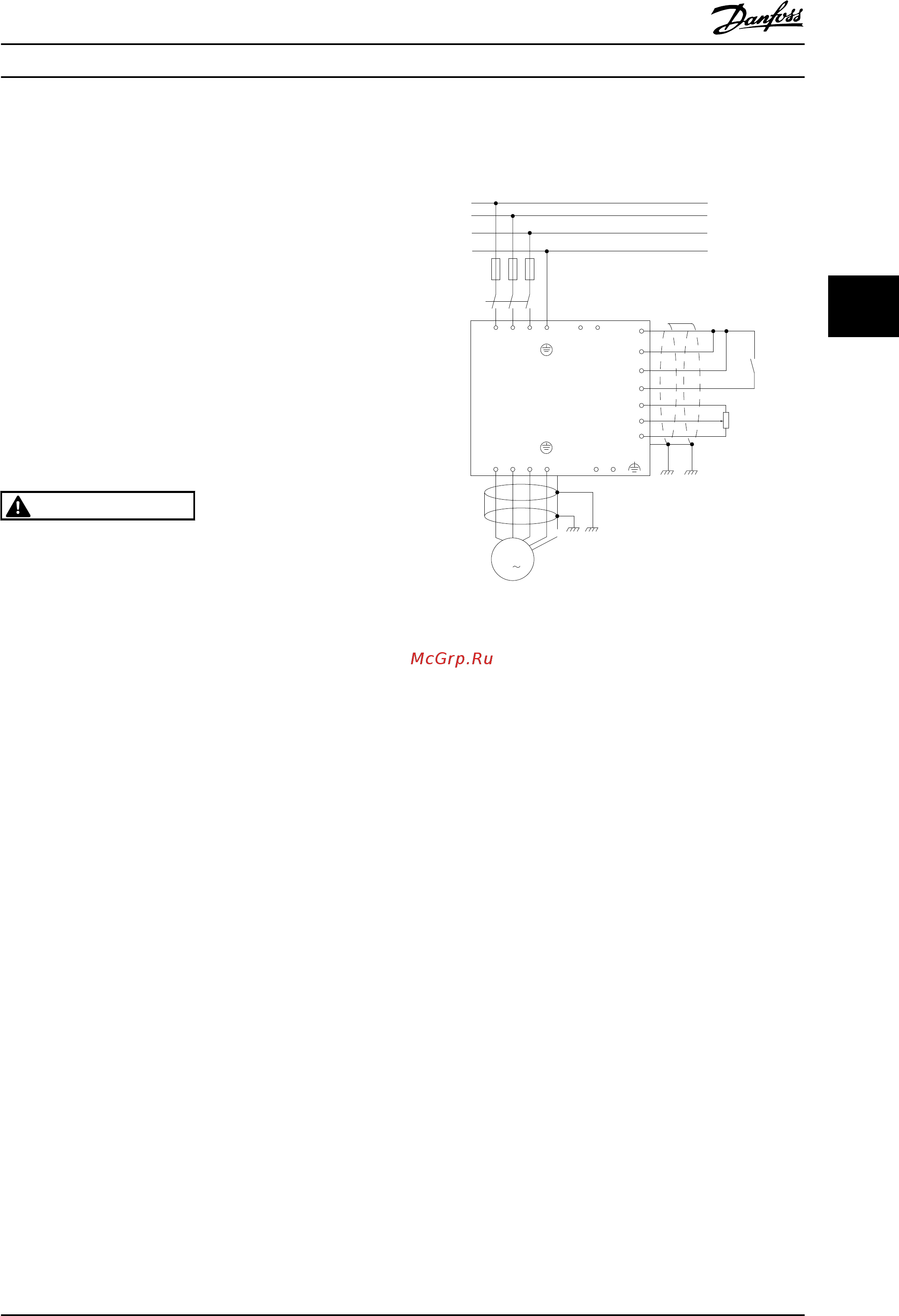

Рисунок 4.1 Схема, показывающая монтаж основных
элементов, в том числе электросети, двигателя, кнопки пуска/
останова и потенциометра для регулировки скорости.
4.2 Перед монтажом
4.2.1 Планирование монтажа с учетом
места установки
ПРЕДУПРЕЖДЕНИЕ
Перед проведением монтажных работ необходимо
разработать проект установки преобразователя частоты.
Пренебрежение этой стадией может привести к
дополнительным трудозатратам во время монтажа.
Выберите наилучшее возможное место эксплуатации с
учетом следующих факторов (подробнее см. на
следующих страницах и в соответствующих
руководствах по проектированию привода VLT Automa-
tionDrive):
•
Рабочая температура окружающей среды
•
Способ монтажа
•
Способ охлаждения блока
•
Положение преобразователя частоты
•
Прокладка кабелей
•
Убедитесь, что источники питания подают
надлежащее напряжение и обеспечивают
достаточный ток
Монтаж
Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss 15
4 4
