4.3.8 IP21 Установка защитной накладки
(типоразмер D)
Чтобы обеспечить соответствие требованиям класса
IP21, необходимо установить отдельную защитную
накладку следующим образом:
•
Удалите два передних винта
•
Установите защитную накладку и вставьте
винты
•
Затяните винты до момента 5,6 Нм
ПРИМЕЧАНИЕ
Защитная накладка требуется как для секции фильтра,
так и для секции преобразователя частоты.
176FA285.10

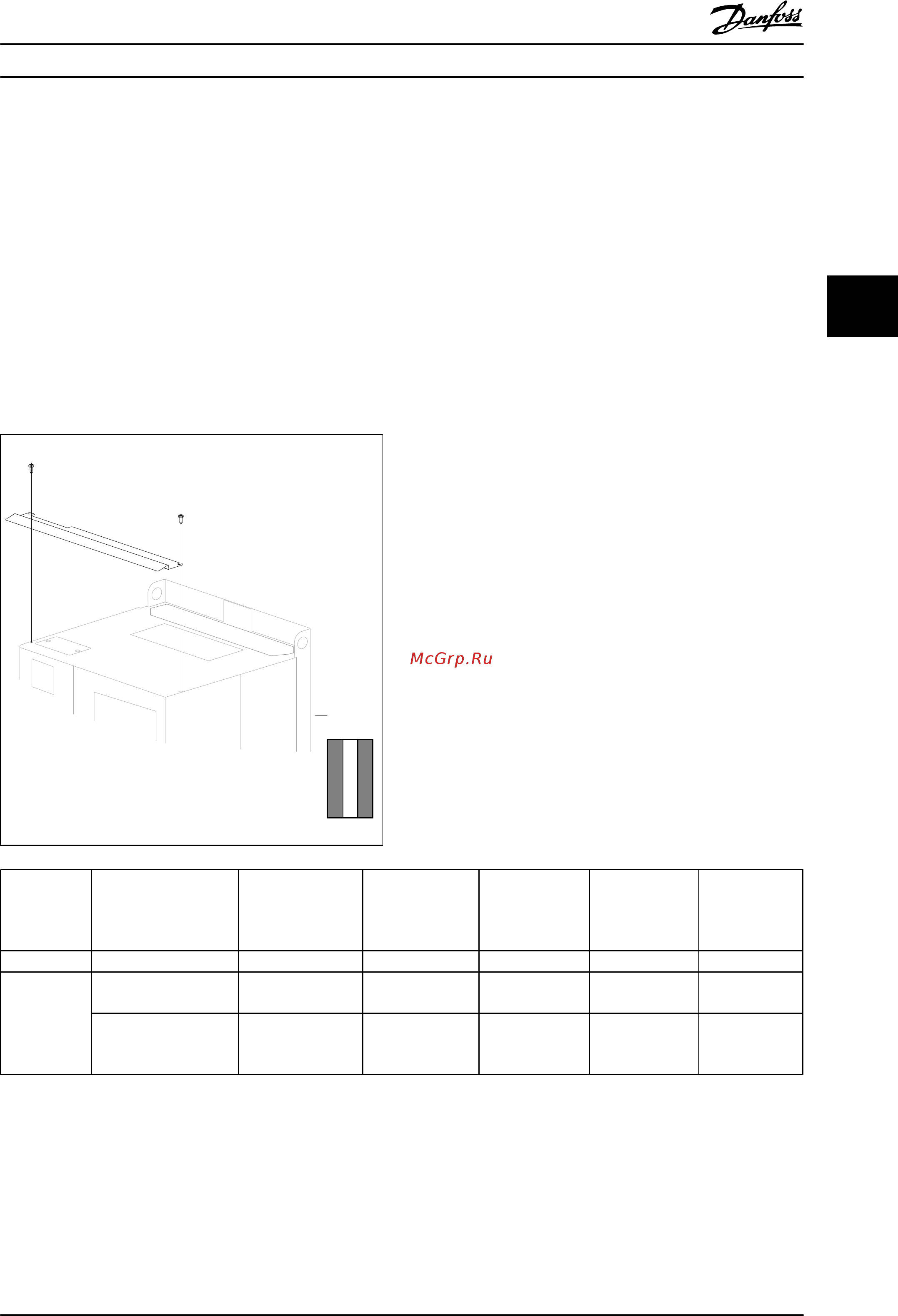

Рисунок 4.29 Установка защитной накладки.
↓ ↓
4.4 Монтаж дополнительных устройств
на месте эксплуатации
4.4.1 Монтаж дополнительных
комплектов для плат
Данный раздел описывает порядок монтажа на объекте
дополнительных комплектов для входов, предлагаемых
для всех преобразователей частоты типоразмеров D и
E.
Снятие фильтров ВЧ-помех с входных плат не
допускается. При снятии этих фильтров с входной платы
они могут быть повреждены.
ПРИМЕЧАНИЕ
Фильтры ВЧ-помех, если они имеются, устанавливаются
двух типов в зависимости от сочетания входных плат и
являются взаимозаменяемыми. Устанавливаемые на
объекте комплекты в ряде случаев одинаковы для всех
напряжений.
380–480 В
380–500 В
Предохранители Предохранители
размыкателей
ВЧ-фильтр Предохранители
для цепи ВЧ
фильтра
Предохранител
и размыкателей
цепи ВЧ
фильтра
D13 176F8443 176F8441 176F8445 176F8449 176F8447
E9 FC 102/ 202: 315 кВт
FC 302: 250 кВт
176F0253 176F0255 176F0257 176F0258 176F0260
FC 102/ 202: 355–450
кВт
FC 302: 315–400 кВт
176F0254 176F0256 176F0257 176F0259 176F0262
ПРИМЕЧАНИЕ
Более подробные сведения приведены в Инструкции 175R5795
Монтаж Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss 31
