ПРИМЕЧАНИЕ
Монтаж с кабелями, соединенными в общий жгут, как
показано на Рисунок 4.41, рекомендуется только при
небольшой длине кабелей.
ПРИМЕЧАНИЕ
Если двигатели соединены параллельно, то параметр
1-29 Авто адаптация двигателя (AАД) использоваться
не может.
ПРИМЕЧАНИЕ
В системах с двигателями, соединенными параллельно,
электронное тепловое реле (ЭТР) преобразователя
частоты нельзя использовать для защиты отдельных
двигателей. Следует предусмотреть дополнительную
защиту двигателей, например, с помощью термисторов
в каждом двигателе или индивидуальных термореле
(автоматические выключатели для использования в
качестве защитных устройств не подходят).
LC lter
130BA170.10

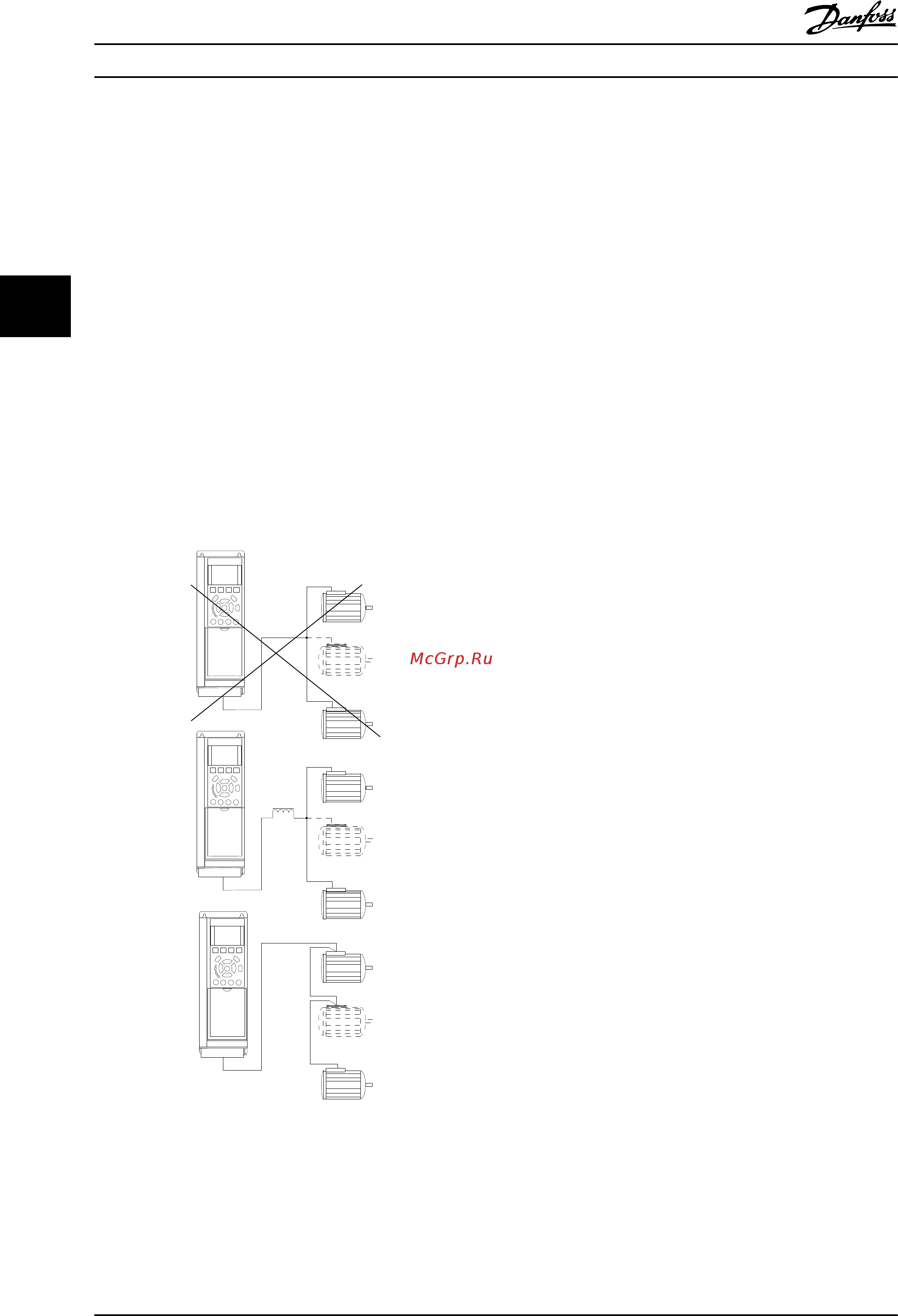

Рисунок 4.41 Монтаж с кабелями, соединенными в общей
точке
Если мощности двигателей значительно различаются, то
могут возникать проблемы при пуске и на малых
скоростях вращения, поскольку относительно большое
активное сопротивление статора маломощных
двигателей требует более высокого напряжения при
пуске и на малых оборотах.
4.10.3 Тепловая защита двигателя
Электронное тепловое реле преобразователя частоты
имеет аттестацию UL для защиты одного двигателя,
когда для 1-90 Тепловая защита двигателя установлено
значение ЭТР Отключение, а для 1-24 Ток двигателя —
значение номинального тока двигателя (см. паспортную
табличку двигателя).
Для тепловой защиты двигателя можно также
использовать дополнительную плату термисторов PTC
MCB 112. Эта плата отвечает требованиям сертификата
ATEX по защите двигателей во взрывоопасных областях
— зоне 1/21 и зоне 2/22. Когда 1-90 Тепловая защита
двигателя установлен в значение [20] ATEX ЭТР и
используется MCB 112, то двигателем Ex-e можно
управлять во взрывоопасных зонах. Подробнее о
настройке двигателей Ex-e с целью обеспечения
безопасной работы преобразователя частоты см.
руководство по программированию.
Монтаж
Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
58 MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss
44
