Убедитесь, что номинальный ток двигателя не
превышает максимальный ток преобразователя
частоты
•
Если преобразователь частоты не имеет
встроенных плавких предохранителей,
убедитесь, что внешние предохранители
рассчитаны на надлежащий ток.
4.2.2 Приемка преобразователя частоты
Во время приемки преобразователя частоты убедитесь
в целостности упаковки и обратите внимание на любые
повреждения, которые могли произойти во время
транспортировки блока. При обнаружении повреждения
немедленно обратитесь в транспортную компанию с
соответствующей претензией.
4.2.3 Транспортировка и распаковка
Перед распаковкой преобразователя частоты
рекомендуется поместить его как можно ближе к месту
окончательной установки.
Удалите коробку и поместите преобразователь частоты
на как можно более длинную паллету.

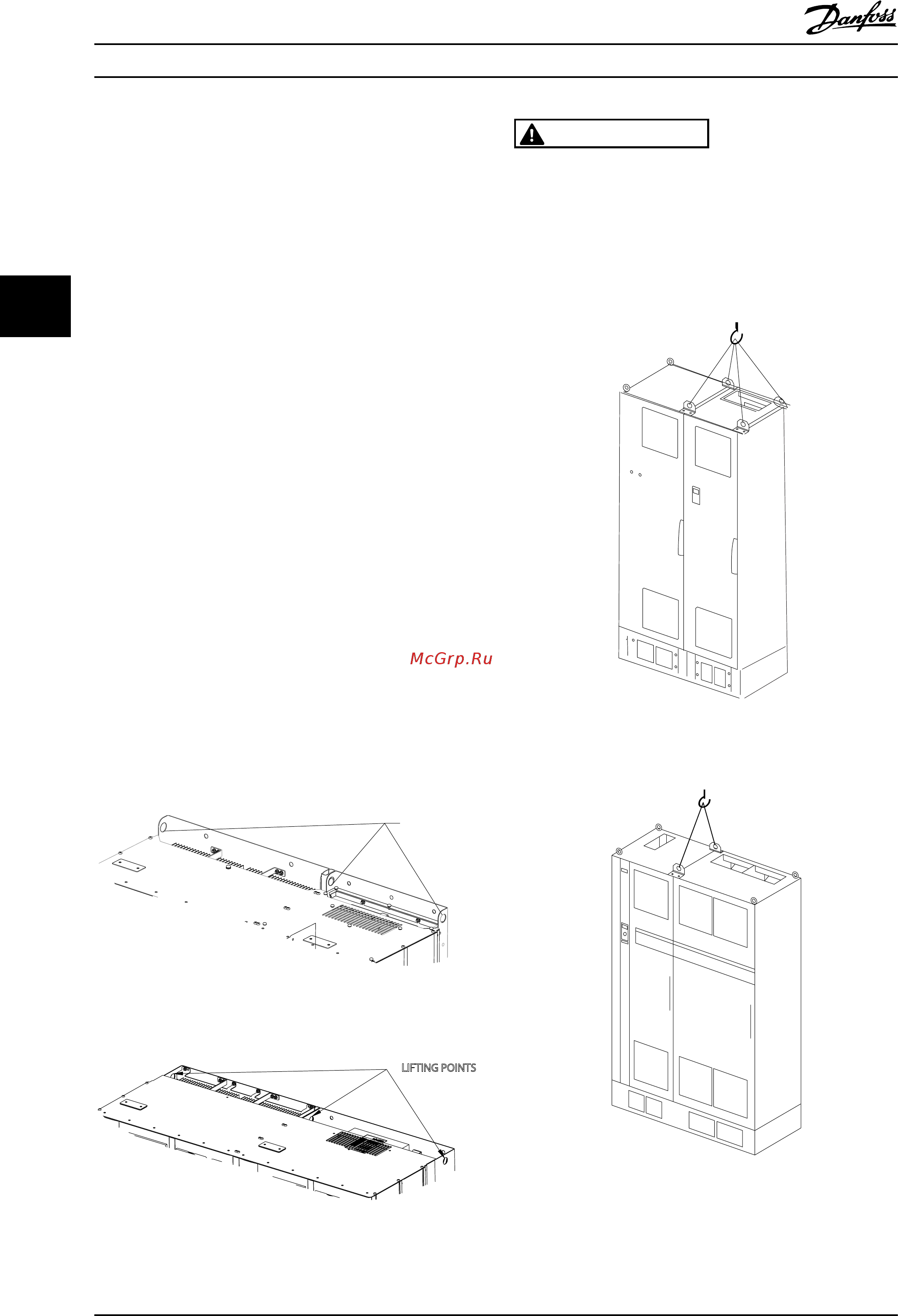

4.2.4 Подъем
Преобразователь частоты можно поднимать только за
предназначенные для этого проушины. Для всех
типоразмеров D и E используйте грузовой траверс,
чтобы избежать изгиба подъемных петель
преобразователя частоты.
Lifting Holes
130BC166.10
Рисунок 4.2 Рекомендуемый метод подъема, типоразмеры
D13
LIFTING POINTS
130BC170.10
Рисунок 4.3 Рекомендуемый метод подъема, типоразмеры E9
ВНИМАНИЕ!
Грузовой траверс должен выдерживать массу
преобразователя частоты. Вес различных размеров
корпуса см. в 4.2.5 Габаритные и присоединительные
размеры . Максимальный диаметр траверсы — 2,5 см (1
дюйм). Угол между верхней частью преобразователя
частоты и подъемным тросом должен составлять 60° и
более.
130BX440.10
Рисунок 4.4 Рекомендуемый метод подъема, типоразмер F18
— секция фильтра.
130BB428.10
Рисунок 4.5 Рекомендуемый метод подъема, типоразмер F18
— секция привода.
