Danfoss VLT Automation Drive FC-301P37KT2 [72/177] Примечание
![Danfoss VLT Automation Drive FC-302P1K5T5 [72/177] Примечание](/views2/1559994/page72/bg48.png)
Rs
=
Rs
20°
C
x
(1 + α
cu
x
Δ
T
) Ω где α
cu
= 0.00393
Датчики KTY могут использоваться для защиты
двигателя (1-97 Пороговый уровень KTY).
FC 302 рассчитан на работу с датчиками KTY трех типов,
определяемыми в 1-95 Тип датчика KTY. Фактическая
температура датчика может быть считана из
16-19 Температура датчика KTY.
0
500
1000
1500
2000
2500
3000
3500
4000
4500
-25 0 25 50 75 100 125 150
Temperature [°C]
Resistance [Ohm]
KTY type 1 KTY type 2 KTY type 3
130BB917.10

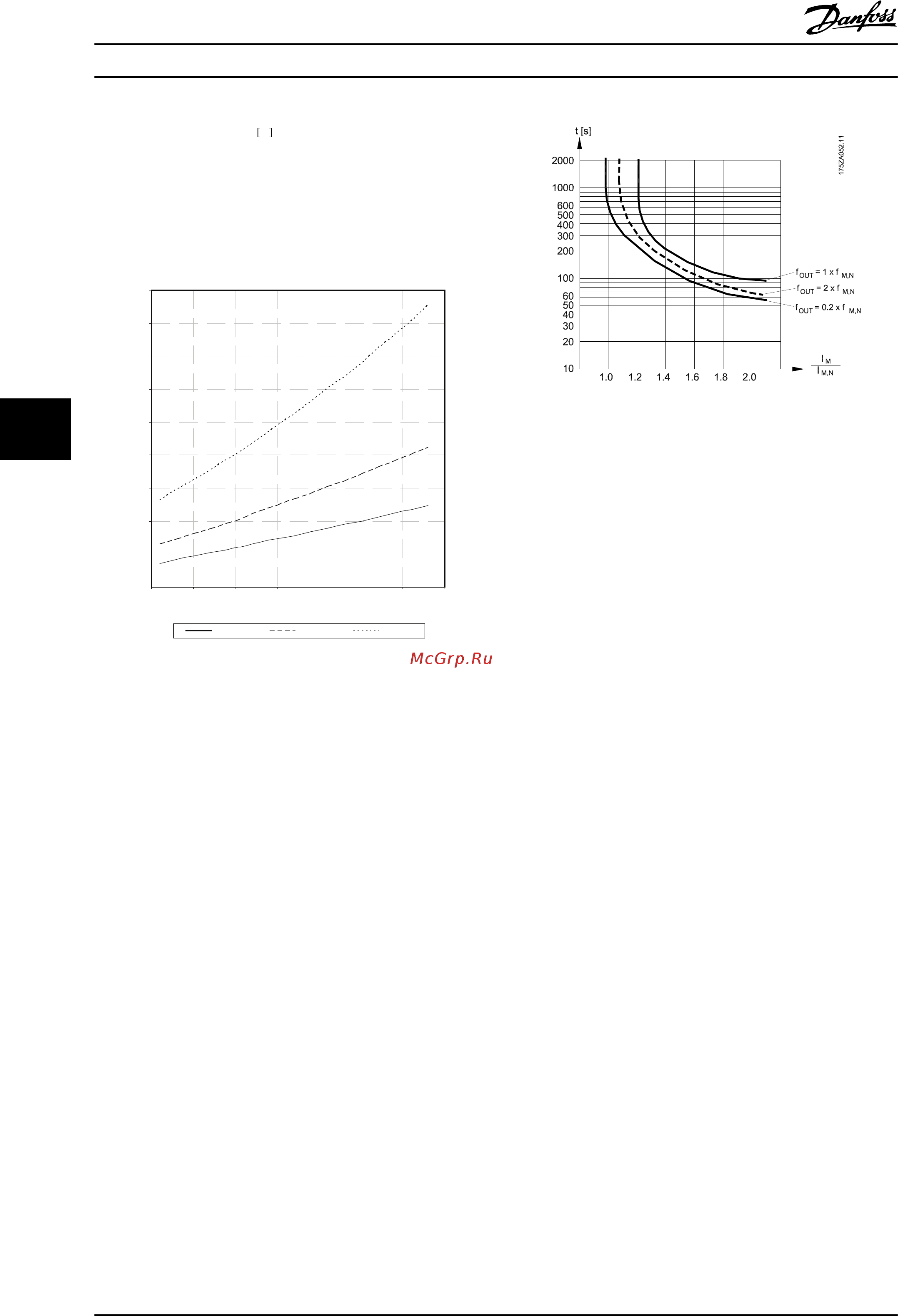

Рисунок 6.2 Выбор типа KTY
Датчик 1 KTY: KTY 84-1 с 1 кΩ при 100 °C
Датчик KTY 2: KTY 81-1, KTY 82-1 с 1 кΩ при 25 °C
Датчик KTY 3: KTY 81-2, KTY 82-2 с 2 кΩ при 25 °C
ПРИМЕЧАНИЕ
Если температура двигателя рассеивается через
термистор или датчик KTY, не выполняются требования
PELV в случае коротких замыканий между обмотками
двигателя и датчиком. Для удовлетворения требований
PELV требуется дополнительная изоляция датчика.
6.1.3.3 ЭТР
На основе вычислений оценивается необходимость
снижения нагрузки при пониженной скорости
вследствие ухудшения охлаждения встроенным в
двигатель вентилятором.
Рисунок 6.3 Профиль ЭТР
6.1.3.4 ATEX ЭТР
Дополнительное устройство B термистора MCB 112 PTC
обеспечивает улучшенный контроль над температурой
двигателя ATEX. Также может использоваться
усовершенствованное внешнее защитное устройство
PTC с сертификатом ATEX.
ПРИМЕЧАНИЕ
Для этой функции могут использоваться только
двигатели, сертифицированные ATEX Ex-e. См.
паспортную табличку двигателя, сертификат
соответствия, технические данные или свяжитесь с
поставщиком двигателя.
Управляя двигателем Ex-e в режиме «Повышенной
безопасности», важно принимать во внимание
некоторые ограничения. Программируемые параметры
указаны в примере следующего применения.
Программирование привода Lo...
Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
72 MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss
