176FA269.10

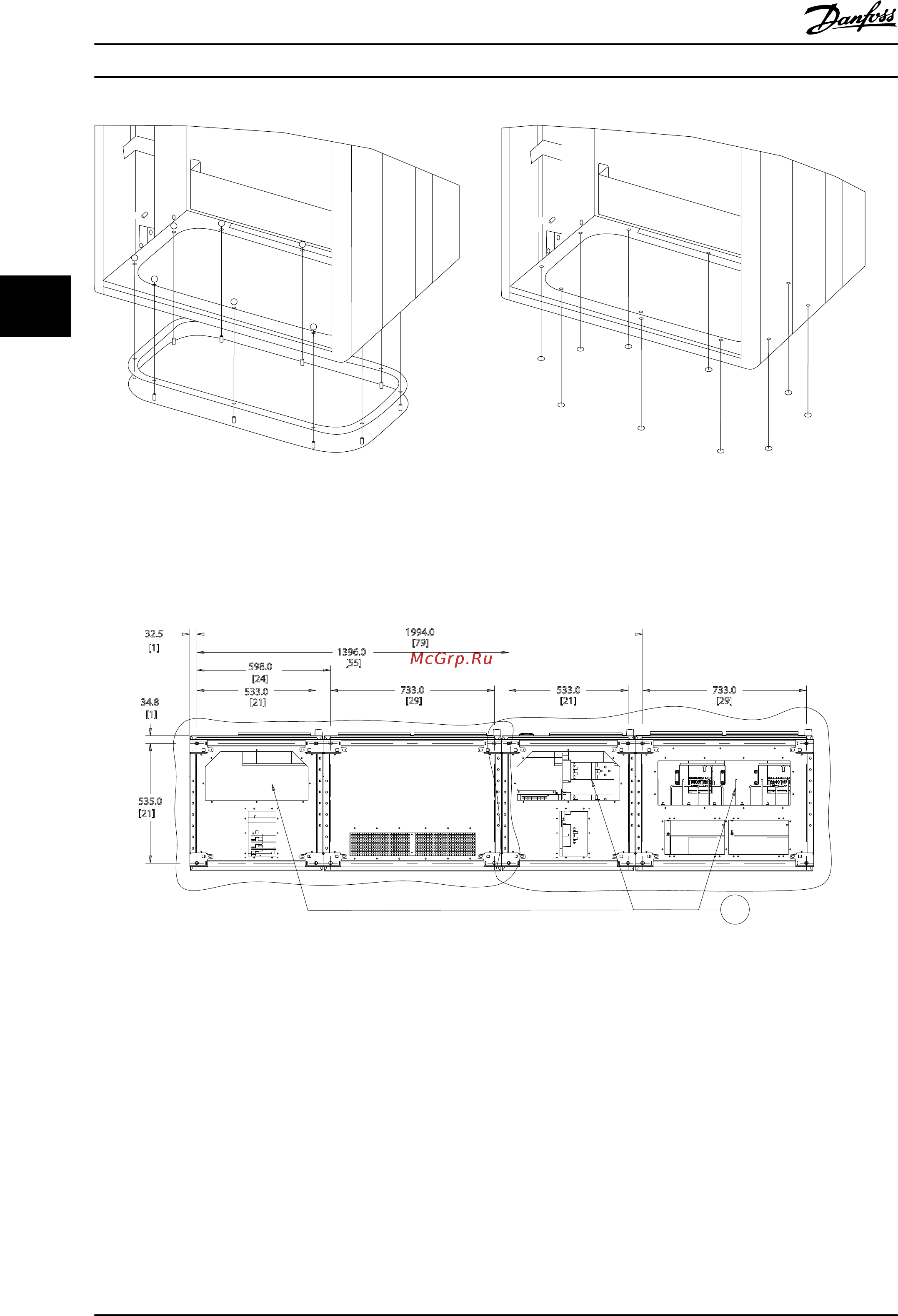

Рисунок 4.28 Монтаж нижней платы, типоразмер E9
Нижняя плата корпуса E может быть установлена либо
внутри, либо снаружи корпуса, что расширяет
возможности процесса монтажа: при монтаже снизу
уплотнения и кабели могут монтироваться до того, как
преобразователь частоты будет установлен на
подставку.
32.5
[1]
533.0
[21]
733.0
[29]
533.0
[21]
733.0
[29]
598.0
[24]
1396.0
[55]
1994.0
[79]
535.0
[21]
34.8
[1]
1
130BC173.10
Кабельные вводы преобразователя частоты (вид снизу)
1) Подключение сетевого кабеля
2) Подключение кабеля двигателя
Монтаж Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
30 MG34O250 – VLT
®
