2000.7
[78.8]
184.5
[7.3]
369.0
[14.5]
553.5
[21.8]
600.0
[23.6]
784.5
[30.9]
969.0
[38.2]
1153.5
[45.4]
160.0
[6.3]
160.0
[6.3]
248.0
[9.8]
725.0
[28.5]
1043.0
[41.1]
160.0
[6.3]
493.5
[19.4]
1200.0
[47.2]
130BC171.10

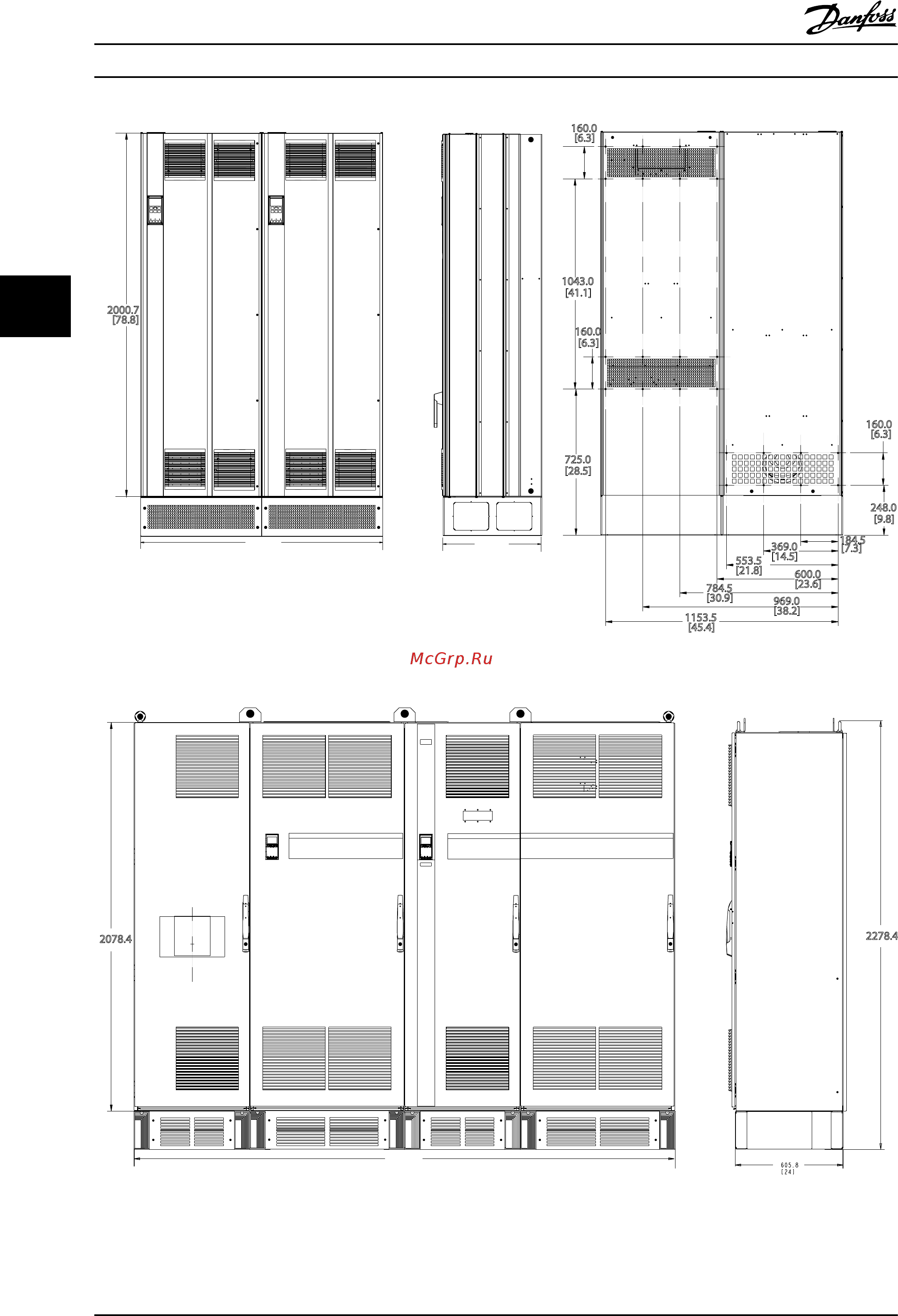

Рисунок 4.7 Типоразмер E9
2078.4
2278.4
130BC174.10
2792.0
[110]
Рисунок 4.8 Типоразмер F18, вид спереди и сбоку
Монтаж
Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
18 MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss
44
