ПРИМЕЧАНИЕ
Цоколь поставляется в той же упаковке, что и блок, но
не крепится при транспортировке к корпусам
типоразмера F. Цоколь предназначен для подачи
воздушного потока для надлежащего охлаждения
преобразователя частоты. Корпуса размера F следует
установить поверх цоколя в месте окончательного
монтажа. Угол между верхней частью привода и
подъемным тросом должен составлять 60° и более.
Кроме уже описанных на иллюстрации возможностей,
корпус F можно также поднять при помощи траверсы.
ПРИМЕЧАНИЕ
Корпус размера F поставляется 2 частями. Инструкции
по сборке частей см. в 4.3 Механический монтаж.
4.2.5 Габаритные и присоединительные размеры
1581,7
(62)
1733,6
(68)
1853,6
(73)
377,8
(15)
524,7
(21)
160,0
(6)
977,0
(38)
160,0
(6)
272,2
(11)
160,0
(6)
1484,5
(58)
210,0
(8)
184,5
(7)
184,5
(7)
420,0
(17)
840,0
(33)
58,0
(2)
304,0
(12)
420,0
(17)
840,0
(33)
304,0
(12)
304,0
(12)
1651,7
(65)
130BB440.10

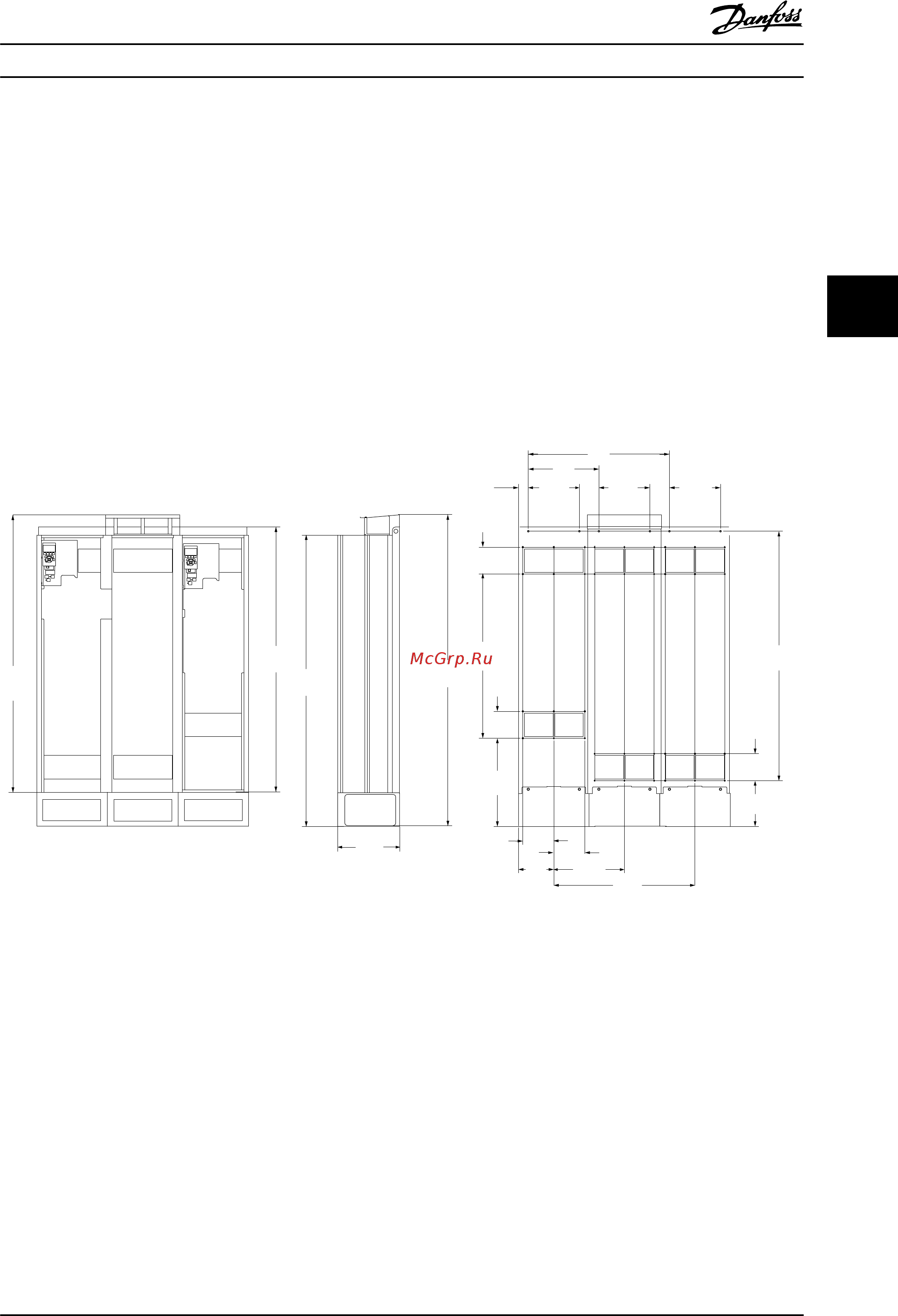

Рисунок 4.6 Типоразмер D13
Монтаж
Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss 17
