3.2 ИСПОЛЬЗОВАНИЕ ГРАФИЧЕСКОГО ДИСПЛЕЯ
STOP
READY I/O
Main Menu
A B C D E
F
H
G
Quick Setup
( 17 )
Monitor
( 5 )
Parameters
( 12 )
M1ID:

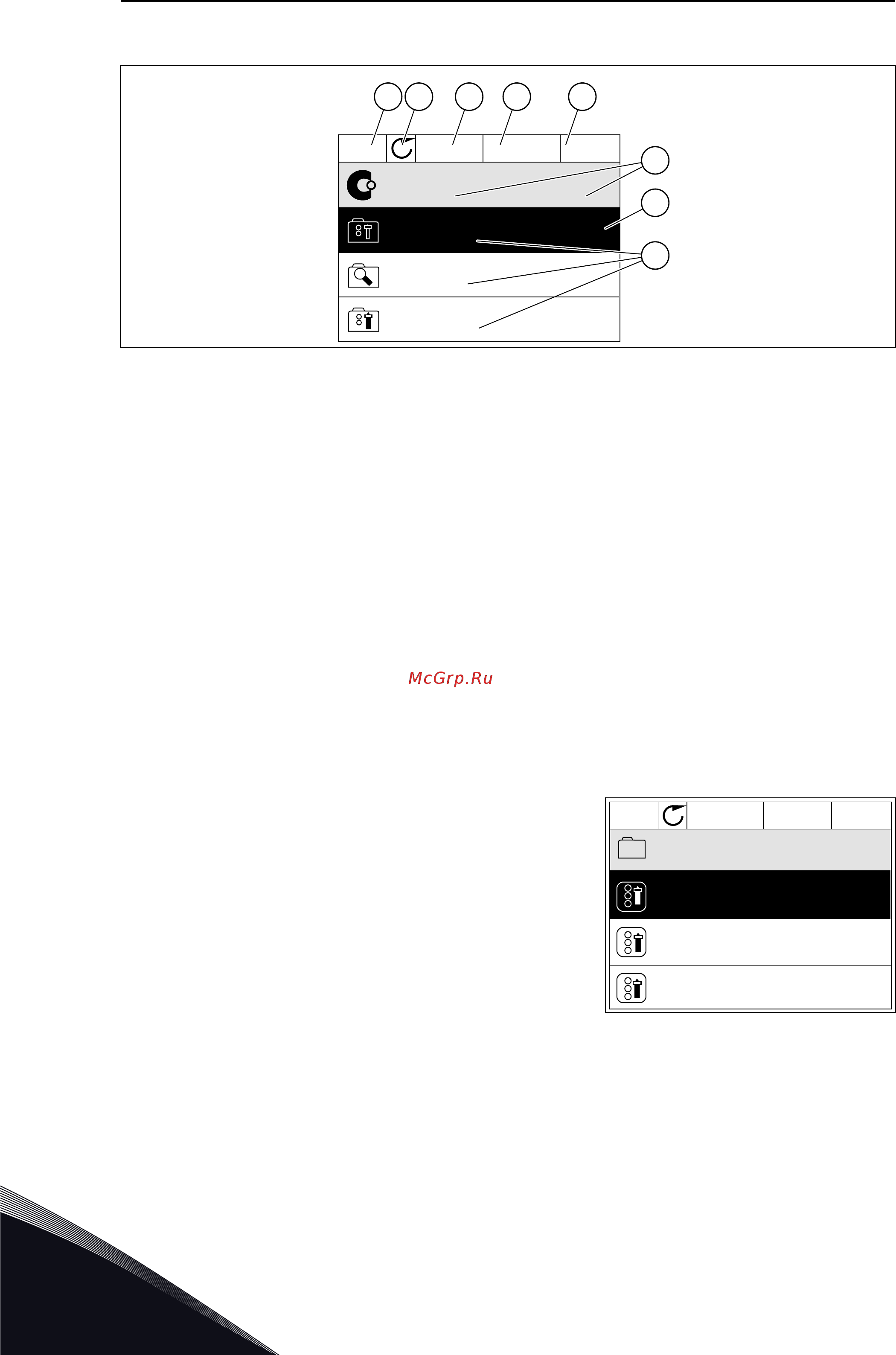

Рис. 33: Главное меню графического дисплея
A. Первое поле состояния: ОСТАНОВ/
РАБОТА
B. Направление вращения
C. Второе поле состояния: ГОТОВ/НЕ
ГОТОВ/ОТКАЗ
D. Поле аварийного сигнала: ALARM/-
(АВАРИЙНЫЙ СИГНАЛ/-)
E. Источник сигнала управления: ПК/
ВВОД-ВЫВОД/КЛАВИАТУРА/
FIELDBUS
F. Поле местоположения:
идентификационный номер параметра
и текущее положение в меню
G. Активная группа или элемент: нажмите
ОК для входа
H. Количество разделов в
соответствующей группе
3.2.1 РЕДАКТИРОВАНИЕ ЗНАЧЕНИЙ
Для редактирования элемента на графическом дисплее предусмотрены две процедуры.
Обычно одному параметру задается одно значение. Выберите элемент из списка
текстовых значений или из набора числовых значений.
ИЗМЕНЕНИЕ ТЕКСТОВОГО ЗНАЧЕНИЯ ПАРАМЕТРА
1 Выберите параметр, используя кнопки со
стрелками.
STOP
READY
I/O
Rem Control Place
I/O Control
KeypadStopButton
Yes
Start Function
Ramping
Start / Stop Setup
M3.2.1ID:172
VACON · 104 ИНТЕРФЕЙСЫ ПОЛЬЗОВАТЕЛЯ
3
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
